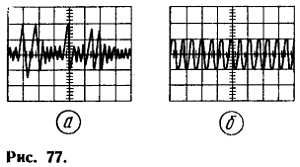

Быстро ли срабатывает реле? Как известно, время срабатывания электромагнитного реле - это интервал времени от момента подачи на обмотку напряжения до замыкания любых замыкающих либо размыкания любых размыкающих контактов. Время отпускания реле - аналогичный интервал времени, но от момента снятия напряжения с обмотки. Для современных реле эти параметры могут измеряться единицами и десятками миллисекунд. Подобные интервалы времени вполне возможно определить с помощью любого осциллографа, способного работать в ждущем режиме с запуском от внешнего сигнала и имеющего открытый вход (последнее условие не обязательно).

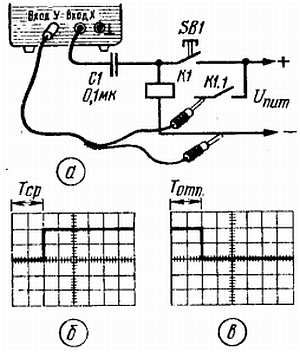

Рассмотрим конкретную методику испытания реле с помощью нашего осциллографа, подключаемого в соответствии с рис. 78, а. Питающее напряжение Uпит, которое должно быть равно напряжению срабатывания реле К1 или превышать его, подается на обмотку реле через кнопку SB1. Это же напряжение поступает через замыкающие контакты К1.1 на вход усилителя вертикального отклонения. С обмотки реле импульс напряжения поступает через конденсатор C1 на гнездо "ВХОД X" осциллографа - это импульс запуска генератора развертки.
Подготавливая осциллограф к измерениям, устанавливают такую сто чувствительность, чтобы для данного напряжения питания отклонение луча по вертикали (конечно, при открытом входе) составило 2…3 деления либо был заметен всплеск на линии развертки при отсутствии у осциллографа открытого входа.
Если, к примеру, питающее напряжение равно 10 В, то чувствительность нужно установить равной 5 В/дел. Осциллограф работает в режиме ждущей развертки (кнопка "АВТ.-ЖДУЩ." нажата) с внешней синхронизацией (кнопка "ВНУТР.-ВНЕШН." нажата) положительным сигналом (ручка "СИНХР." в крайнем, по часовой стрелке, положении). Длительность развертки зависит от предполагаемого измеряемого интервала времени, в данном случае ее можно установить, скажем, равной 10 мс/дел.
При нажатии кнопки SB1 на гнездо "ВХОД X" поступает импульс синхронизации и генератор развертки осциллографа "срабатывает". На экране появляется светящаяся точка, которая "пробегает" по экрану два деления (по линии развертки) и резко отклоняется вверх (рис. 78, б) - это замкнулись контакты К1.1 и подали на вход усилителя вертикального отклонения постоянное напряжение. Длина "пробега" точки и есть время срабатывания реле - около 20 мс.
Рис. 78
Отпустив кнопку, снова нажмите ее и повторите измерения, после чего, наоборот, нажав кнопку и подержав ее несколько секунд, отпустите. Теперь точка "пробежит" по верхней линии и через два деления резко опустится на линию развертки. Здесь также длина "пробега" до изменения уровня составит время отпускания реле.
Проверяя самые разнообразные электромагнитные реле, вы сможете убедиться, что время срабатывания и отпускания может быть как одинаковым, так и отличаться друг от друга, иногда значительно - все зависит от конструкции реле.
Почему остановился будильник? Конечно, разговор пойдет о популярном электронно-механическом будильнике "Слава". К сожалению, со временем работа его электронного узла нарушается и приходится обращаться в часовую мастерскую. Но не спешите так поступать, в большинстве случаев дефект удастся самостоятельно обнаружить и устранить с помощью осциллографа.
Вынув из корпуса часовой механизм, проверьте авометром или осциллографом напряжение питания на входе платы электронного узла. Затем подключите входной щуп осциллографа к коллектору транзистора генератора (рис. 79), а "земляной" щуп - к эмиттеру.
Качните маятник часов. Если на экране осциллографа, работающего в автоматическом режиме при малой длительности развертки (например, 10 мс/дел.), появятся импульсы в виде широкой "дорожки" (размахом до 2 В), а амплитуда колебаний будет недостаточна для работы часового механизма, значит электронный узел самовозбуждается на сравнительно высокой частоте. Чтобы возбуждение устранить, следует впаять между выводами коллектора и эмиттера транзистора конденсатор С3 емкостью 1…10 мкФ.

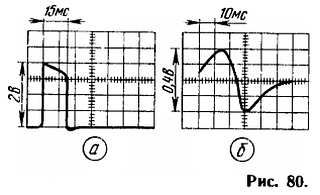

Если же при первоначальных колебаниях маятника будут появляться "чистые" импульсы (рис. 80, а), следующие с частотой 4…5 Гц (длительность паузы между импульсами 200…250 мс), а затем амплитуда колебаний маятника упадет и станет стабильной, но недостаточной для работы часового механизма, вероятной причиной отказа часов может быть повышенное торможение шестерни, приводимой в движение маятником. В этом случае достаточно слегка отвести or валика шестерни пружину (повернув на корпусе винт, в котором зажат конец пружины) - и часы пойдут.
В нормально работающих часах сигнал на выводе коллектора транзистора имеет форму, показанную на рис. 80, а, а на выводе базы - на рис. 80, б.
Случается, что выходит из строя транзистор. Тогда его заменяют любым из серий МП25, МП26, МП39-МП42.
Проверить транзистор можно авометром, работающим в режиме омметра, не отпаивая выводы транзистора. Отсоединив от часов источник питания, кратко временно замыкают выводы питания, а затем касаются их щупами омметра в обратной полярности, т. е. плюсовой щуп омметра соединяют с минусовым выводом питания, а минусовой щуп - с плюсовым выводом. Стрелка омметра вначале отклонится к нулевой отметке шкалы, а затем начнет "падать". Как только показания омметра станут около 50…60 кОм, щупы меняют местами, т. е. омметр подключают в прямой полярности. Стрелка омметра достигнет отметки "100 кОм", а затем плавно отклонится в сторону нулевой отметки и зафиксирует сопротивление около 2 кОм. Это свидетельствует о том, что транзистор работоспособен и в данный момент открыт. Омметр же показывает суммарное сопротивление участка коллектор эмиттер транзистора и катушки L1.
Сам себе контролер. Если необходимо проверить входное сопротивление и входную емкость осциллографа, сделать это несложно… с помощью самого осциллографа. Так, проверяя входное сопротивление, нужно подключить входной щуп к гнезду пилообразного напряжения развертки, расположенному на задней стенке. Установив длительность развертки примерно 10 мс/дел., нужно подобрать такую чувствительность осциллографа, чтобы размах изображения на экране составил, скажем, четыре деления.

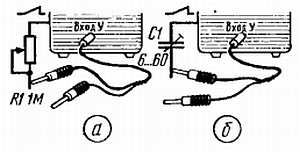

Затем между входным щупом и указанным гнездом включают переменный резистор (рис. 81, а) сопротивлением 1…2 МОм и перемещением его движка добиваются вдвое меньшего размаха изображения. Получившееся при этом сопротивление переменного резистора будет равно входному сопротивлению осциллографа.
Аналогично измеряют и входную емкость осциллографа, но вместо переменного резистора пользуются подстроечным конденсатором (рис. 81, б), а длительность развертки устанавливают равной 10 мкс/дел. (иначе говоря, при переходе от одного вида измерения на другой нажимают кнопку "МС-МКС"). Установив подстроечным конденсатором вдвое меньший размах изображения на экране, измеряют емкость конденсатора - она и будет равна входной емкости осциллографа (включая и входной кабель со щупами).
А если гнездо пилообразного напряжения в вашем осциллографе отсутствует? Тогда сигнал подают с генератора 3Ч (частота 100 Гц) при проверке входного сопротивления или с генератора РЧ (частота 100 кГц), когда проверяют входную емкость.
Рис. 81
Вопрос - ответ
Каково отличие осциллографа ОМЛ-ЗМ от его "предшественника" ОМЛ-2М?
Осциллограф ОМЛ-3М завод изготовитель начал выпускать сравнительно недавно. Именно эту модель можно встретить сегодня в торговой сети. Она же рассылается и базой Роспосылторга наложенным платежом. Кстати, заказы на осциллограф следует направлять по адресу: 111126, г Москва, К-126, Авиамоторная ул… 50. Центральная торговая базы Роспосылторга. В заказе следует указать номер этого изделия по каталогу - 01183801, цена осциллографа - 214 руб.
Новая модель практически не отличается от предыдущей, за исключением некоторой модернизации задней стенки - появился кожух, прикрывающий трансформатор питания (он несколько выходит наружу). Как сообщили разработчики осциллографа, основная цель доработки - повышение надежности осциллографа при длительной его эксплуатации. Кроме того, существенно переработано "Руководство", в нем учтены пожелания многих владельцев предыдущей модели
Meтодика же работы с осциллографом ОМЛ-3М ничем не отличается от той, о которой рассказывается в данной брошюре.
