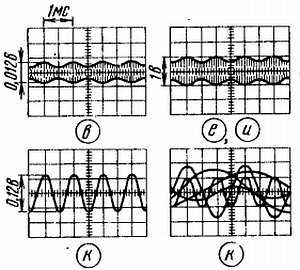

Рис. 52
А как быть, если сигнала РЧ в точке е не будет? Тогда придется проверить работу усилителя РЧ покаскадно, подключая входной щуп поочередно к точкам в, д, е и анализируя каждый раз усилительные способности каскада (сравнением размаха входного и выходного сигналов).
Нелишне убедиться в действии резистора R3 - ведь его сопротивление настолько мало (0,2 Ома), что возникает сомнение в целесообразности применения.
Наблюдая сигнал (или шум в отсутствии сигнала) в точке е или и, замкните выводы резистора. Уровень сигнала несколько возрастет. Значит, обратная связь через этот резистор действует. Иногда усилитель РЧ работает устойчиво и без резистора R3, но при появлении самовозбуждения усилителя, а значит, и приемника в целом, резистор необходим.
Выключив генератор РЧ и подключив входной щуп осциллографа к точке к, настройте приемник на какую-нибудь радиостанцию. На экране осциллографа будут наблюдаться всплески хаотических сигналов - результат выделения детектором колебаний 3Ч. С помощью ручек длительности развертки и синхронизации осциллографа удастся "остановить" сигнал и убедиться, что он состоит из множества колебаний синусоидальной формы (рис. 52. к) разной частоты, которые сравнительно быстро сменяют друг друга. Это и есть состав звука разговорной речи или музыкального произведения.
Вот теперь, когда проверены все узлы приемника по осциллографу, можно подключить динамическую головку и принимать передачи радиостанций. Рабочий диапазон приемника нетрудно проверить и при необходимости подстроить известным вам способом, о котором рассказывалось ранее.
Следует заметить, что аналогично проверяют каскады любых других приемников прямого усиления. Главное, повторяем, придерживаться описанной последовательности - проверка режимов транзисторов по постоянному току, проверка усилителя 3Ч, проверка усилителя РЧ и детектора, проверка работы приемника в целом. Только в этом случае удастся быстро обнаружить неисправный (или неправильно смонтированный) каскад, устранить неисправность и наладить приемник. Постарайтесь убедиться в этом сами.
Слово о катушке индуктивности
В радиолюбительской практике она встречается довольно часто: в виде элемента колебательного контура, обмотки дросселя или трансформатора, звуковой катушки динамической головки, обмотки электромагнитного реле. В одном случае катушку приходится подбирать по ее индуктивности, в другом оценка идет по добротности качеству изготовления катушки, в третьем нужно учитывать резонансную частоту колебательной системы.
Конечно, для определения этих параметров существуют промышленные и самодельные измерительные приборы, но они либо сложны в повторении, либо недоступны для начинающего радиолюбителя. Вот почему имеет смысл воспользоваться для контроля указанных параметров нашим осциллографом. Правда, понадобятся еще генератор звуковой частоты и генератор радиочастоты - в зависимости от индуктивности исследуемой катушки.
Познакомимся вначале с методикой определения индуктивности катушки.
Возьмем, к примеру, унифицированный выходной трансформатор ТВК-110ЛМ кадровой развертки телевизора и исследуем его первичную обмотку (выводы 1 и 2). Заранее зная, что придется иметь дело с катушкой сравнительно большой индуктивности, соберем измерительный комплекс из осциллографа и генератора 3Ч (рис. 53).
"Земляной" щуп осциллографа и общий зажим (или гнездо) генератора соедините вместе, а входной щуп осциллографа подключите к выходному зажиму генератора. Между входным щупом и гнездом "ВХОД X" осциллографа включите переменный резистор R1 сопротивлением 10 кОм.

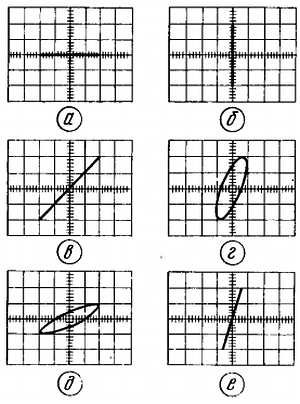

Осциллограф должен работать в автоматическом режиме (кнопка "АВТ.-ЖДУЩ." отпущена) с разверткой от внешнего сигнала (кнопка "РАЗВ.-ВХ.Х" нажата) при любом входе (открытом или закрытом) и наименьшей чувствительности (50 В/дел). Выходной сигнал генератора может быть 2…3 В, частота 100… 1000 Гц. При этих условиях на экране осциллографа появится горизонтальная линия (рис. 54, а), длину которой следует установить переменным резистором R1 равной примерно четырем делениям.
Затем сигнал с гнезда "ВХОД X" снимают и подбором чувствительности осциллографа добиваются появления вертикальной линии такой же длины (рис. 54, б).
Далее вновь подают сигнал на гнездо "ВХОД X" и регулировкой (в небольших пределах) амплитуды сигнала генератора 3Ч, а также перемещением движка переменного резистора добиваются прямой линии, наклоненной точно под углом 45° к линии развертки (рис. 54, в). Вот теперь осциллограф готов к измерениям.
Рис. 54
В разрыв провода, соединяющего переменный резистор с гнездом "ВХОД X", включите последовательный колебательный контур, состоящий из конденсатора С1 емкостью 0,5 мкФ и первичной обмотки трансформатора Т1. В зависимости от частоты генератора 3Ч на экране осциллографа может появиться изображение эллипса, наклоненного ближе к вертикальной (рис. 54, г) или горизонтальной (рис. 54, д) оси. Плавно изменяя частоту генератора, добиваются прямой линии (рис. 54, е), свидетельствующей о равенстве фаз сигналов, поступающих на входы усилителей каналов осциллографа, а значит, о соответствии резонансной частоты проверяемого контура частоте генератора. Небольшая расстройка частоты генератора будет сопровождаться появлением на экране эллипса вместо прямой, что подтвердит точное нахождение резонансной частоты. А чтобы наверняка избежать ошибки, следует добиваться прямой линии при перестройке частоты генератора от самой нижней, скажем, 20 Гц, в сторону увеличения.
Индуктивность первичной обмотки трансформатора теперь можно определить по формуле
L = 25300/fC
где L - индуктивность катушки, Гн; f - частота генератора, Гц; С - емкость конденсатора, мкФ. Поскольку при проверке обмотки трансформатора резонанс наступил на частоте 60 Гц, нетрудно подсчитать, что индуктивность обмотки составляет 14 Гн, что соответствует указанному в паспорте на трансформатор значению (15±3 Гн в зависимости от тока через обмотку).
Совсем не обязательно использовать в контуре конденсатор указанной емкости (0,5 мкФ), тем более при проверке обмотки неизвестной индуктивности. Включайте поочередно конденсаторы разной емкости (например, 1 мкФ, 0,5 мкФ, 0,1 мкФ, 0,01 мкФ) и делайте замеры. В любом варианте результат замера должен быть неизменным. Только при одной емкости момент резонанса более выражен, чем при другой. Предлагаем вам убедиться в этом, проведя эксперименты по измерению индуктивности не только первичной, но и вторичных обмоток (выводы 3 и 4–5, 3 и 6, 4–5 и 6).
По мере уменьшения индуктивности проверяемой катушки, когда резонанс наступает на частотах в единицы килогерц, напучить прямую линию не удается - ее заменяет на более узкий эллипс. Поэтому проверку катушек малой индуктивности удобнее проводить по другой методике, когда катушку (L1 на рис. 55, а) совместно с контурным конденсатором Ск подсоединяют к генератору РЧ через конденсатор С1 небольшой емкости, а параллельно получившемуся колебательному контуру подключают (через конденсатор С2 также небольшой емкости) входные щупы осциллографа. Выходной сигнал генератора и чувствительность осциллографа устанавливают такими, чтобы на экране была небольшая по длине вертикальная линия (рис. 55, б). Осциллограф работает, как и в предыдущем случае, в автоматическом режиме с разверткой от внешнего сигнала, но на гнездо "ВХОД X" сигнала не подают.
Изменяя частоту сигнала генератора РЧ, находят такое ее значение, при котором размах вертикальной линии будет наибольшим (рис. 55, в). При подходе к резонансной частоте по мере увеличения длины линии снижают чувствительность осциллографа.
