Пайка. Иногда при ремонте часов применяют соединение деталей пайкой. При пайке деталей часовщику необходимо знать свойства металлов, подвергающихся соединению таким способом. Необходимо знать температуру плавления металла, из которого сделаны детали, и температуру плавления применяемого припоя; в противном случае детали можно сжечь.
Чем ниже температура плавления припоя, тем менее прочно соединение.
Детали перед пайкой подвергают тщательной очистке от грязи, масла, ржавчины. Место пайки должно быть совершенно чистым. Очистку производят напильником, шабером, наждачным полотном и т. д. Соединяемые места деталей должны быть тщательно пригнаны. Поверхность соприкосновения каждой соединяемой детали подвергается предварительному лужению припоем, применяемым для пайки. При лужении и пайке применяют флюсы, которые способствуют этому процессу.
Флюсы могут быть различными в зависимости от припоя и материала соединяемых деталей. Они предохраняют очищенные поверхности деталей от окисления на воздухе в процессе пайки, облегчают распространение припоя на поверхности металла, обезжиривают место пайки. В виде флюсов применяются травленая соляная кислота (травление производят чистым цинком), бура, борная кислота, канифоль, растворенная в спирте, и некоторые другие вещества. Места пайки по окончании должны быть тщательно промыты водой и очищены.
Процесс пайки может выполняться с применением паяльников или паяльных трубок.
Глава III
ЭЛЕМЕНТЫ МЕХАНИЧЕСКИХ ЧАСОВ МАЛЫХ КАЛИБРОВ (НАРУЧНЫЕ И КАРМАННЫЕ ЧАСЫ) И ИХ РЕМОНТ
§ 6. Колебательная система
В переносных приборах времени и, в частности, в наручных и карманных часах применяют спусковой регулятор, представляющий собой колебательную систему в виде баланса со спиралью. На ось баланса устанавливается двойной ролик с эллипсом, через который система получает необходимый импульс для поддержания незатухающих колебаний. Более подробно о назначении двойного ролика будет сказано в разделе о спусках.
Точность показаний часового механизма определяется состоянием системы баланс - спираль и условиями ее работы. Точный отсчет времени часовым механизмом возможен только в том случае, когда баланс совершает в единицу времени строго установленное количество колебаний. Увеличение количества колебаний баланса в единицу времени приводит к отсчету времени механизмом с опережением, уменьшение количества колебаний баланса - к отсчету с отставанием.
Система баланс - спираль наручных и карманных часов повреждается наиболее часто. В зависимости от размера часового механизма детали, образующие эту систему, могут иметь различную величину.
Размер механизма или, как его называют, калибр определяется в миллиметрах по диаметру его посадочного места; если механизм некруглый, то по размеру его наименьшей стороны. В Швейцарии и некоторых других странах определение калибра механизма производится в линиях. Линия - единица длины равная 2,256 мм.
Колебательная система состоит из трех узлов: баланса, спирали и двойного ролика.
Баланс. В современных часах применяют балансы самых различных конструкций. Среди них можно отметить два основных типа: с монометаллическим ободом (фиг. 41, а) и с биметаллическим (фиг. 41, б). Обод последнего баланса изготовляют из двух металлов; внешний слой латунный, внутренний - стальной. Оба слоя соединены между собой сваркой или пайкой. Обод 1 биметаллического баланса обычно разрезан в двух местах у перекладины. Такой баланс служит для компенсации влияний изменения температуры на ход часов. Известно, что с изменением температуры размеры металлических деталей также изменяются и, кроме того, меняются их свойства, в частности, изменяется упругость спирали. Все это приводит к тому, что хорошо выверенные часы при одной какой-то температуре при другой начинают спешить или отставать.
Фиг. 41. Виды балансов.
Разрезной биметаллический баланс компенсирует эту ошибку хода. Если при понижении температуры часы начинают спешить, то дуги баланса, приближаясь к его оси 2, как бы уменьшают размер обода баланса и таким образом восстанавливают правильный ход. Для того чтобы можно было регулировать компенсационную способность баланса, на его ободе расположены резьбовые отверстия, куда ввинчивают регулировочные винты. Переставляя винты ближе к разрезу, получаем большую компенсацию, и наоборот.
Кроме винтов 3 (фиг. 41, а) для компенсации баланса на температуру в обод биметаллического баланса у перекладины завинчивают винты для регулировки периода. Если часы спешат, оба винта ввинчивают на одинаковое количество оборотов, и наоборот. Регулировочные винты не рекомендуется переставлять или облегчать.
В монометаллическом балансе винты служат для уравновешивания его и для регулировки периода.
Обод баланса, как моно- так и биметаллического имеет перекладину 4, которой он запрессовывается на ось. На ось баланса устанавливается узел спирали и двойной ролик 5 с импульсным камнем.
На фиг. 42 показано расположение отдельных узлов колебательной системы на оси.

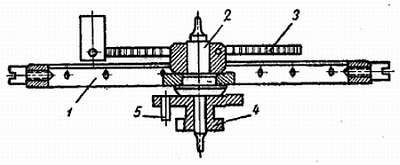

Фиг. 42.Расположение отдельных узлов на оси баланса.
На уступе оси 2 тугой посадкой с последующей расклепкой закрепляется баланс 1. Над перекладиной баланса устанавливается колодка с закрепленной в ней спиралью 3. На нижний уступ оси баланса напрессовывается двойной ролик 4 с импульсным камнем 5.
В различных типах часов оси баланса могут иметь различную форму, основные виды которых рассмотрены ниже.
На заводах изготовленные оси баланса подвергают термической обработке - закалке и отпуску. Диаметр цапфы оси для уменьшения трения в опорах делают возможно меньшим, как только позволяют условия прочности.
В часовом механизме ось баланса своими цапфами устанавливают преимущественно в камневые опоры. Подвергаясь различного рода толчкам и ударам, часовой механизм может получить повреждения, одним из которых часто бывает поломка цапф оси баланса.
При падении часов такая поломка почти неизбежна.
Резкий удар и особенно падение часов вызывает поломку одной, а то и обеих цапф оси баланса.
Если наручные или карманные часы работают только в горизонтальном положении (нижняя крышка или циферблат вверху), то чаще всего это значит, что одна из цапф оси баланса сломана.
Если часовой механизм, имея заведенную пружину хода, положен на плоскость стороной с целой цапфой оси баланса, последний будет работать, и наоборот.
Но может встретиться случай, когда баланс не работает ни в одном из положений, несмотря на то, что обе цапфы целы. Такой случай может возникнуть при повреждении и выкрашивании камня, в котором находится цапфа оси баланса.
Могут иметь место случаи, когда поломка цапфы происходит не у основания оси, а отламывается самый ее кончик; вместе с этим ритм работы баланса нарушается. Эти явления при соответствующем навыке устанавливаются прикладыванием механизма к уху с поворотом последнего циферблатом вверх и вниз.
Замена оси баланса - одна из ответственных операций, выполняемых при ремонте часов.
Прежде чем приступить к замене оси, мастер должен проверить общее состояние баланса. Эта проверка производится с целью выявления плоскостного и особенно диаметрального биения обода баланса. Если окажется, что баланс поврежденной оси имеет диаметральное биение, то возникнет необходимость расточки отверстия в перекладине баланса после снятия его с оси.
После расточки отверстия стандартная ось не подойдет, необходимо подобрать или изготовить новую ось с соответствующим размером посадочного места.
В этом случае, когда баланс будет снят с оси без проверки, может возникнуть необходимость вторичного снятия его уже с новой оси. Затем производится расточка отверстия в перекладине и изготовление новой оси.
При замене оси с нее снимают все узлы. Снятие колодки с закрепленной в ней спиралью производят двумя тонкими отвертками или специальными рычажками, которыми действуют на колодку с двух противоположных сторон. Воздействие должно производиться аккуратно, с тем чтобы не повредить спираль и перекладину баланса. Для снятия колодки баланс кладут на нитбанк (стальная каленая пластина с отверстиями), чтобы его перекладина имела надежную опору. Лучше всего снимать колодку, немного раздвинув паз ее тонким клином. При введении клина диаметр колодки увеличивается. После этого она легко снимается. Снятие колодки с применением клина возможно только в том случае, если паз колодки достаточно узок.
В некоторых часах встречаются колодки, закрепленные резьбой на оси.
Установку колодки на место производят потансом с соответствующим пуансоном или очень аккуратно пинцетом. Нижнюю часть оси баланса при этом вставляют в отверстие соответствующего диаметра (с небольшим зазором) так, чтобы упор был на предохранительный ролик.
