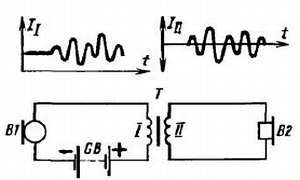

Рис. 152.Разделение тока цепи микрофона на его составляющие

Здесь микрофон В1, источник тока GB и обмотка I трансформатора Т образуют первичную микрофонную цепь, а обмотка II трансформатора и телефон В2 - вторичную. В первичной цепи течет ток, пульсирующий в такт со звуковыми колебаниями воздуха перед микрофоном. Колебания этого тока индуцируют в обмотке II трансформатора переменное напряжение звуковой частоты, которое заставляет телефон звучать.

Именно так, между прочим, и передается разговор по проводам в телефонии. Но напряжение с обмотки II трансформатора можно подать на вход усилителя 3Ч, чтобы усилить его, а затем преобразовать в звук. Так именно и делают при усилении речи. Если в твоем хозяйстве найдется угольный микрофон и какой-либо повышающий трансформатор, а головные телефоны у тебя, надеюсь, есть, ты сможешь все то, о чем я сейчас рассказывал, проверить на опыте.

Для усиления речи в аппаратуре звукозаписи используются главным образом электродинамические микрофоны, например микрофоны МД-42, МД-47, внешний вид которых показан на рис. 153.

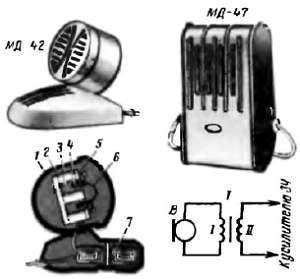

Рис. 153.Внешний вид микрофонов МД-42, МД-47 и устройство электродинамического микрофона

Микрофон электродинамической системы имеет сильный постоянный магнит 2, напоминающий толстостенный стакан, с круглым сердечником керном 3 в середине. Такой магнит, если разрезать его вдоль, похож на букву Ш. К стороне, противоположной "дну" магнита, прикреплен фланец 5 - стальная накладка с круглым отверстием в середине. Между фланцем и керном магнита узкий воздушный кольцевой зазор, в котором создается сильное магнитное поле. В кольцевом магнитном ноле, не касаясь ни керна, ни фланца, находится звуковая катушка 4 из изолированного провода. Катушка скреплена с мембраной 6, сделанной из алюминиевой фольги или пластмассы. Края мембраны гофрированы, благодаря чему она и скрепленная с ней звуковая катушка обладают подвижностью. Весь механизм микрофона находится в металлическом корпусе 1. В крышке корпуса сделаны отверстия для прохода звуковых волн.

Принцип работы такого микрофона основан на свойствах электромагнитной индукции, о которой я рассказывал тебе раньше. Пока катушка микрофона неподвижна, в ней не индуцируются электрические колебания, хотя она и находится и самой гуще магнитных силовых линий. Но вот перед микрофоном зазвучала, например, струна. Сразу же в такт с областями пониженного и повышенного давления звуковых волн начинает колебаться мембрана. Колеблясь, она увлекает за собой катушку. При этом катушка пересекает магнитные силовые линии и в ней индуцируется переменное напряжение той же частоты, что и у звуковых колебаний. Чем выше тон звука, тем выше частота этого тока. Чем громче звук, тем больше амплитуда электрических колебаний звуковой частоты.

В микрофонной подставке находится трансформатор 7, с помощью которого напряжение звуковой частоты, созданное электромагнитной системой микрофона, повышается и передается по проводам к усилителю 3Ч. Этот трансформатор называют согласующим: кроме повышения напряжения он еще согласует малое сопротивление катушки микрофона с относительно большим входным сопротивлением усилителя.

Принципиально так устроены и работают все электродинамические микрофоны широкого применения, в том числе микрофоны МД-47 и МД-66, предназначенные для работы совместно с промышленными и любительскими магнитофонами.

ЗВУКОСНИМАТЕЛИ

Образно говоря, грампластинки являются "хранителями" музыкальных произведений, опер, эстрадных исполнений, танцевальной музыки. Различают грампластинки монофонические, или, как часто говорят, обычные, и стереофонические. Для воспроизведения грамзаписи используют соответственно монофонические и стереофонические звукосниматели. В свою очередь по устройству и принципу работы различают магнитные (или электромагнитные) и пьезоэлектрические (или пьезокерамические) звукосниматели.

Упрощенное устройство и схематическое изображение магнитного монофонического звукоснимателя показаны на рис. 154.

Рис. 154.Упрощенное устройство и графическое обозначение магнитного монофонического звукоснимателя

Звукосниматель этой системы имеет сильный подковообразный постоянный магнит с С-образными полюсными наконечниками 5. Между полюсными наконечниками находится катушка 3, намотанная из тонкого изолированного провода, а внутри катушки якорь 2. Выступающая вниз часть якоря заканчивается иглой 1. Якорь удерживается в нейтральном положении надетой на него эластичной резиновой трубкой 4. Если кончик иглы отклонить вправо, то противоположный конец якоря отклонится влево. И наоборот, если кончик иглы отклонится влево, то противоположный конец якоря отклонится вправо. Каждое колебание якоря вызывает изменение состояния магнитного поля в зазоре полюсных наконечников, а изменяющееся магнитное поле возбуждает в катушке переменное напряжение.

Рассматривая внимательно граммофонную пластинку, ты, конечно, видел на ней зигзагообразную бороздку, идущую по спирали. Эта бороздка - "рисунок" звука, записанного на пластинке. При проигрывании пластинки кончик иглы звукоснимателя, следуя за всеми извилинами бороздки, колеблет якорь, поток магнитных силовых линий в нем изменяется, и в катушке возбуждается переменное напряжение звуковой частоты. При самых громких записанных звуках оно не превышает 100–150 мВ. Но если это напряжение усилить, то электродинамическая головка, включенная на выходе усилителя, громко воспроизводит звук, записанный на грампластинке.

Рассмотри условное графическое обозначение этого звукоснимателя на схемах. Его контур в виде "утюжка" - символическое изображение всех преобразующих головок, т. е. приборов, с помощью которых считывают или записывают звук на грампластинке или магнитной ленте магнитофона. Черточка в левой нижней части - "игла" и стрелка, идущая в сторону выводов, превратили его в символ акустической головки воспроизведения - звукосниматель. А упрощенный символ катушки с сердечником говорит о том, что звукосниматель магнитный.

Механизм пьезоэлектрического монофонического звукоснимателя в упрощенном виде покатан на рис. 155, а. Его основой является пьезоэлектрический элемент 4 - пластина из специальной керамики, обладающей пьезоэлектрическими свойствами: создает электрические заряды при изгибании пьезоэлемента.

Пьезоэлемент через поводок 3 соединен с иглодержателем 2. При проигрывании грампластинки игла 1, скользя по извилинам звуковой канавки, колеблется, а пьезоэлемент изгибается из стороны в сторону. При этом на поверхностях пьезоэлемента возникают электрические заряды, которые через выводные проводники 5 могут быть поданы на вход усилителя, а после усиления преобразованы в звук.

Пьезоэлектрический способ преобразования механических колебаний иглы в электрический сигнал обозначают внутри "утюжка" вытянутым прямоугольником, символизирующим пластину керамики, с двумя черточками, изображающими ее обкладки.

Пьезоэлемент звукоснимателя можно рассматривать как конденсатор, на обкладках которого при проигрывании грампластинки создается переменное напряжение звуковой частоты. Внутреннее сопротивление такого источника сигнала исчисляется мегаомами, что требует особого подхода к согласованию его с входным сопротивлением у сил теля.

Пьезоэлектрические звукосниматели развивают напряжение звуковой частоты до 200–300 мВ. Они проще по конструкции, чем магнитные звукосниматели, и легче. Их иглодержатели пластмассовые, а закрепленные в них иглы - корундовые. Вместе с изношенными иглами иглодержатели легко заменяются новыми. Обычно иглодержатель пьезоэлектрического звукоснимателя имеет две иглы, расположенные под углом по отношению друг к другу. Одна из них рассчитана для проигрывания обычных, другая - долгоиграющих грампластинок. Смена иглы для проигрывания той или иной грампластинки происходит поворотом иглодержателя.

Конструктивное оформление звукоснимателей разнообразно. Чаще всего их магнитные или пьезоэлектрические головки монтируют в пластмассовых или металлических держателях, называемых тонармами. Одна из возможных конструкций тонарма с пьезоэлектрической головкой звукоснимателя для проигрывания монофонических грампластинок показана на рис. 155, б.

С устройством и принципом работы стереофонической головки звукоснимателя я познакомлю тебя в беседе, посвященной стереофонии.

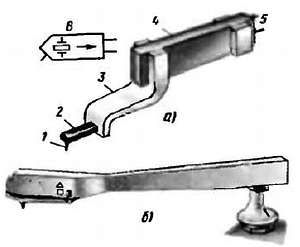

Рис. 155.Устройство (а) и внешний вид (б) пьезоэлектрического звукоснимателя
