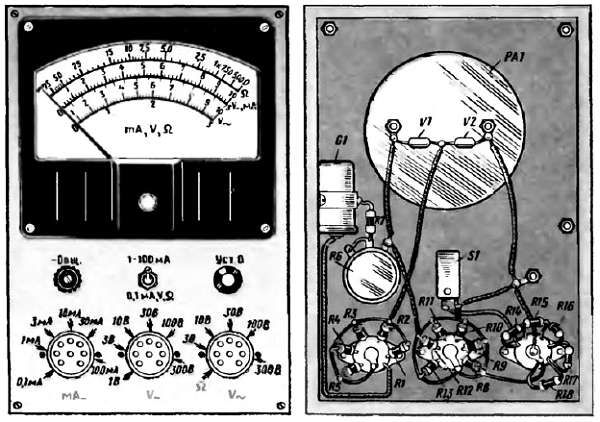

Рис. 117.Конструкция миллиампервольтомметра

Роль входных контактов выполняют гнезда трех семиштырьковых ламповых панелек и один зажим. Гнезда одной панельки относятся только к миллиамперметру, гнезда второй панельки - только к вольтметру постоянного тока, третьей - к омметру и вольтметру переменного тока. Зажим "-Общ." является общим входным контактом для всех видов и пределов измерений.

Микроамперметр, ламповые панельки, переменный резистор R6 (типа СП-1) и выключатель S1 (тумблер ТВ2-1) укрепи на гетинаксовой панели размерами 200х140 мм, а элемент G1 (332) - на боковой фанеркой (или дощатой) стенке прибора. Резисторы шунта и добавочные резисторы вольтметров монтируй непосредственно на выводных контактах ламповых панелек. Общими монтажными проводниками резисторов вольтметров могут быть отрезки голого медного провода толщиной 1–1,5 мм, припаянные к центральным контактам панелек.

В качестве добавочных резисторов используй резисторы МЛТ-0,5 или МЛТ-1.0. Резисторы R14-R18 шунта должны быть проволочными. Используй для них высокоомный манганиновый или константановый провод диаметром 0,08-0,1 мм в шелковой или бумажной изоляции. Отрезки провода нужной длины наматывай на корпусы резисторов МЛТ-0,5 или МЛТ-1,0 с номиналами не менее 20–50 кОм и припаивай их концы к проволочным выводам резисторов. Длину отрезка провода необходимого сопротивления можно рассчитать, пользуясь справочной литературой, или измерить омметром. Отрезок константанового провода ПЭК, например, диаметром 0,1 мм и длиной 1 м обладает сопротивлением около 60 Ом. Следовательно, для всего шунта (80 Ом) потребуется около 1,5 м такого провода.

Сопротивления резисторов шунта, как бы точно они ни были рассчитаны, во время градуировки прибора обязательно прядется несколько уменьшать или, наоборот, увеличивать, т. е., как говорят, подогнать под параметры микроамперметра. И чтобы не наращивать провод в случае его недостаточного сопротивления, отрезки провода для резисторов шунта делай на 5-10 % длиннее расчетных.

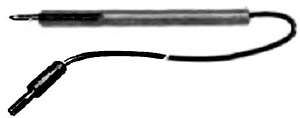

Конструкция измерительного щупа может быть такой, как на рис. 118. Это медный или латунный стержень (проволока) диаметром 3 4 и длиной 120–150 мм, один конец которого заострен. К другому его концу припаян гибкий (многожильный) изолированный проводник, оканчивающийся однополюсным штепселем, вставляемым в гнезда ламповых панелек, или вилкообразным металлическим наконечником под зажим "-Общ". На стержень надета изолирующая (резиновая, поливинилхлоридная трубка. Она закрывает весь стержень щупа, включая место спайки его с гибким проводником. Из трубки выступает только заостренный кончик стержня, которым можно прикасаться к точкам измеряемых цепей.

Рис. 118.Устройство измерительного щупа

Если не окажется подходящей изоляционной трубки, то закатай стержень щупа в полоску бумаги, предварительно промазав ее клеем БФ-2 или каким-либо лаком, и хорошенько просуши. Толщина бумажного слоя должна составлять 0,5 0,8 мм. Сверху бумажную изоляцию покрой тем же клеем или лаком или покрась масляной краской.

Градуировка миллиамперметра и вольтметра постоянного тока сводится к подгонке секций универсального шунта и добавочных резисторов под максимальный ток пределов измерения, а вольтметра переменного тока и омметра, кроме того - к разметке их шкал.

Для подгонки шунта миллиамперметра потребуются: образцовый многопредельный миллиамперметр, свежая батарея 3336Л и два переменных резистора - проволочный сопротивлением 200–500 Ом и мастичный (СП, СПО) сопротивлением 5-10 кОм. Первый из переменных резисторов будешь использовать для регулировки тока при подгонке резисторов R16-R18, второй - при подгонке резисторов R14 и R15 шунта.

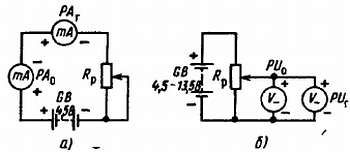

Вначале подгоняй резистор R14. Для этого соедини последовательно (рис. 119, а) образцовый миллиамперметр РА0, батарею GB и регулировочный резистор Rp. Установи движок резистора Rp в положение максимального сопротивления. Подключи градуируемый прибор РАг, установленный на предел измерений до 1 мА (измерительные щупы подключены к зажиму "-Общ." и гнезду Х14, контакты выключателя S1 замкнуты). Затем, постепенно уменьшая сопротивление регулировочного резистора, по образцовому миллиамперметру установи ток в измерительной цепи, равный точно 1 мА. Сравни показания обоих приборов. Поскольку сопротивление провода резистора R14 немного больше расчетного, стрелка градуируемого прибора заходит за конечное деление шкалы. Твоя задача, понемногу уменьшая длину провода резистора, добиться, чтобы стрелка градуируемого прибора установилась точно против конечной отметки шкалы.

После этого переходи к подгонке резистора R15 на предел измерения до 3 мА, затем резистора R16 на предел измерения до 10 мА и т. д. Подбирая сопротивление очередного резистора, уже подогнанные резисторы шунта не трогай - можешь сбить градуировку соответствующих им пределов измерений.

Шкалу вольтметра постоянных напряжений первых трех пределов измерения (1, 3 и 10 В) градуируй по схеме, показанной на рис. 119, б.

Рис. 119.Схемы градуировки прибора

Параллельно батарее GB, составленной в зависимости от диапазона из одной или трех батарей 3336Л (последовательное соединение), включи потенциометром переменный резистор Rp сопротивлением 1,5–2,5 кОм, а между его нижним (по схеме) выводом и движком включи параллельно соединенные образцовый PUo и градуированный PUгвольтметры. Предварительно движок резистора поставь в крайнее нижнее (по схеме) положение, соответствующее нулевому напряжению, подаваемому от батареи GB к измерительным приборам, а градуируемый вольтметр включи на предел измерения до 1 В. Постепенно перемещая движок резистора вверх (по схеме) подай на вольтметр напряжение, равное точно 1 В. Сравни показания приборов. Если стрелка градуируемого вольтметра не доходит до конечной отметки шкалы, значит, сопротивление резистора R8 велико, если наоборот, уходит за нее, значит, его сопротивление мало. Надо подобрать резистор такого сопротивления, чтобы при напряжении 1 В, фиксируемом образцовым вольтметром, стрелка градуируемого прибора устанавливалась против конечной отметки шкалы. Так же, но при напряжениях 3 и 10 В, подгоняй добавочные резисторы R9 и R10 следующих двух пределов измерений.

По такой же схеме градуируй шкалы остальных трех пределов измерений, но с использованием соответствующих им источников постоянных напряжений. При этом вовсе не обязательно подавать на приборы наибольшие напряжения пределов измерения. Подгонять сопротивления резисторов можно при каких-то средних напряжениях (например, резистора R11 - при напряжении 15–20 В), а затем сверить показания вольтметров при более низких и более высоких напряжениях. Источником напряжения при градуировке шкалы предела до 300 В может быть выпрямитель лампового усилителя или приемника. При этом резистор Rp должен быть заменен другим резистором сопротивлением 470–510 кОм.

Среди постоянных резисторов, выпускаемых промышленностью, обычно нет точно таких, номинальные сопротивления которых соответствовали бы расчетным сопротивлениям добавочных резисторов. Поэтому резисторы требуемого сопротивления приходится подбирать из числа резисторов близкого ему номинала с допуском отклонения не больше ±5 %. Например, для предела измерений до 1 В нужен добавочный резистор R8 сопротивлением 9,3 кОм. По существующему ГОСТу ближайший номинал резисторов, выпускаемых промышленностью, 9,1 кОм. При допуске ± 5 % фактическое сопротивление резисторов этого номинала может быть примерно от 8,6 до 9,6 кОм. Среди них, следовательно, можно подобрать резистор сопротивлением 9,3 кОм.

Добавочный резистор нужного сопротивления можно также составить из двух-трех резисторов. Или поступить так: включить в цепь вольтметра резистор большего, чем требуется, сопротивления, а затем подключать параллельно ему резисторы еще больших сопротивлений, добиваясь отклонения стрелки градуируемого прибора на всю шкалу.

Шкалы миллиамперметра и вольтметра постоянного тока равномерные. Поэтому наносить на шкалу микроамперметра какие-либо деления между нулевой и конечной отметками не следует. Оцифрованная шкала микроамперметра используется при измерении токов и напряжений всех пределов измерений. А вот шкала вольтметра переменного тока неравномерная. Поэтому кроме подгонки добавочного резистора под наибольшее напряжение каждого предела измерений приходится размечать все промежуточные деления шкалы.

Схема измерительной цепи во время градуировки вольтметра переменного тока остается такой же, как при градуировке вольтметра постоянного тока (рис. 119, б). Только на переменный резистор Rpнадо подавать переменное напряжение и образцовый прибор должен быть вольтметром переменного тока.
