Виктор Борисов - Юный радиолюбитель [7 изд] стр 41.

В этой беседе я расскажу тебе лишь о тех измерительных пробниках и приборах, без которых просто невозможно повышать свои радиотехнические знания. Назовем их приборами первой необходимости.

Начну с самых простых - измерительных пробников.

ИЗМЕРИТЕЛЬНЫЕ ПРОБНИКИ

Телефонный пробник. Самый простой пробник можно сделать из электромагнитного телефона и батареи 3336Л. Соедини их последовательно, как показано на рис. 102. Вот и весь прибор. Свободным штепселем телефона и вторым выводом батареи ты будешь подключать его к проверяемой детали, цепи.

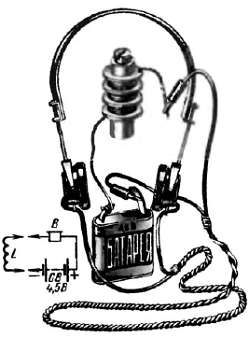

Рис. 102.Телефонный пробник

Пользоваться пробником следует в таком порядке. Сначала испытай сам прибор, коснувшись свободным штепселем телефона свободного полюса батареи. В телефоне должен быть слышен довольно сильный звук, напоминающий щелчок. Такой же щелчок слышен в телефоне при отключении его от батареи. Если щелчки слышны, значит, пробник исправен.

Чтобы проверить, нет ли обрыва в контурной катушке, обмотке трансформатора или в дросселе, надо подключить к ним пробник. Если катушка или обмотка исправна, через нее идет ток. В моменты замыкания и размыкания цепи в телефоне слышны резкие щелчки. Если в катушке имеется обрыв, ток через нее не пойдет и никаких щелчков в телефоне не будет. В трансформаторе таким способом можно проверить каждую его обмотку.

Точно так проверяй и конденсаторы. Если конденсатор вполне исправен, то при первом замыкании цепи в телефоне пробника будет слышен щелчок, а при размыкании цепи щелчка не будет. Чем больше емкость конденсатора, тем щелчок сильнее. Щелчок вызывается током зарядки конденсатора, идущим через телефон. У конденсатора малой емкости ток зарядки мал, а потому щелчок будет очень слабым или он совсем не будет прослушиваться. А если при испытании конденсатора будет слышен щелчок не только при замыкании, но и при размыкании цепи, это укажет на плохое качество диэлектрика или на то, что конденсатор пробит. Для проверки конденсатора переменной емкости нужно включить его в цепь пробника и медленно вращать ось подвижных пластин. Если при каком-то положении оси в телефоне слышен треск, значит, в этом месте подвижные и неподвижные пластины замыкаются. Осмотрев конденсатор, надо найти место касания пластин и устранить неисправность.

Аналогично с помощью телефонного пробника можно проверить надежность соединения проводников, определить, цела ли нить лампы накаливания и многое другое. А вот определить таким пробником годность батареи нельзя, так как в телефоне будет слышен сильный щелчок и при разрядившейся батарее, уже не способной накаливать нить лампы или питать транзисторный приемник.

Универсальный пробник. С помощью пробника, схема и конструкция которого приведены на рис. 103, ты сможешь не только проверить деталь, контакт, но и "прослушать" работу многих цепей приемника или усилителя. Он представляет собой панель размерами примерно 40х60 мм на стойках, на которой смонтированы гнезда для телефона

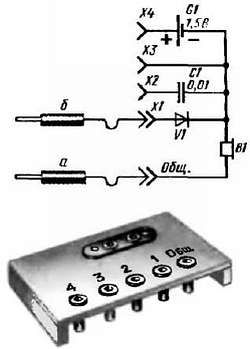

Рис. 103.Универсальный пробник

и щупов, диод V1 (любой точечный), конденсатор С1 емкостью 0,01-0,02 мкФ и элемент G1 напряжением 1,5 В (332 или 316). Щупами а и б пробник подключают к испытательным цепям приемника или усилителя, проверяемым деталям. Штепсельная вилка щупа а постоянно вставлена в общее для всех измерений гнездо "Общ", переключается только щуп б. Когда штепсельная вилка щупа б находится в гнезде X1, телефон подключают к испытываемой цепи через диод; когда она вставлена в гнездо Х2 - через конденсатор, а когда вставлена в гнездо Х3, телефон подключают непосредственно к испытываемой цепи.

Первое включение пробника используй для "прослушивания" радиочастотных пеней приемника. В этом случае модулированные колебания станции, на которую приемник настроен, детектируются диодом, а получаемые колебания звуковой частоты преобразуются телефоном в звук. Второе и третье включения щупа применяй для проверки цепей звуковой частоты; когда щуп вставлен в гнездо Х2, конденсатор преграждает путь постоянной составляющей тока через телефон, пропуская через него только составляющую звуковой частоты; когда же он вставлен в гнездо Х3, через телефон может идти как постоянный ток, так и токи звуковой частоты. Последнее, четвертое включение щупа (в гнездо Х4) соответствует использованию пробника для испытания деталей так же, как телефонным пробником.

Радиотрансляционная семь в роли звукового генератора. Наиболее распространенный способ проверки работоспособности усилителя 3Ч с помощью звукоснимателя, включенного на вход усилителя. Во время проигрывания грампластинки звукосниматель развивает напряжение звуковой частоты до нескольких десятых долей вольта, а иногда и больше. Чем меньше напряжение на входе усилителя, при котором усилитель работает с полной отдачей и при этом не искажает звук, тем выше его чувствительность.

Но источником, как бы генератором напряжения звуковой частоты может стать радиотрансляционная сеть, если действующее в ней напряжение понизить до нескольких долей вольта. Схему прибора, с помощью которого это можно сделать, и его конструкцию ты видишь на рис. 104. Сигнал звуковой частоты радиотрансляционной сети подается на вход усилителя через делитель напряжения, составленный из резистора R2, включенного потенциометром. Для радиотрансляционной сети напряжением 15 В (в крупных городах) сопротивление резистора R1 должно быть 150 кОм, емкость конденсатора С1 - 100 пФ, а для сети напряжением 30 В - соответственно 300 кОм и 51 пФ.

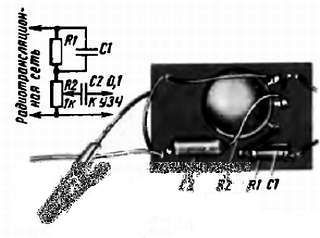

Рис. 104.Схема и конструкция делителя напряжения радиотрансляционной сети

Что же получается? Почти все напряжение сети падает на резисторе R1, и только небольшая часть его, примерно 0,1–0.2 В. приходится на резистор R2. С него-то и подается сигнал на вход усилителя. При перемещении движка переменного резистора на вход усилителя можно подавать напряжение звуковой частоты от нуля (движок R2 в крайнем нижнем по схеме положении) до 0,1–0,2 В (движок R2 в крайнем верхнем положении) и таким образом проверять чувствительность и качество работы усилителя в целом и его каскадов. Конденсатор С2 выполняет роль конденсатора связи, а С1 - роль корректирующего конденсатора; для наиболее высоких звуковых частот, впрочем, он не обязателен.

Прибор смонтируй на гетинаксовой плате размерами примерно 40х70 мм. На плату под ручкой переменного резистора можно приклеить шкалу с делениями, по которым можно было бы приблизительно судить о выходном напряжении. Нижний (по схеме) выходной проводник желательно снабдить зажимом типа "крокодил", а верхний, идущий от конденсатора С2, щупом отрезком толстого провода, заключенного изоляционную трубку. Зажимом "крокодил" ты будешь подключать прибор к общим цепям усилителя, а щупом - к входным цепям каскадов усилителя.

Должен тебя предупредить: подавать на вход усилителя полное напряжение радиотрансляционной сети нельзя из-за недопустимо большого входного сигнала активные элементы усилителя могут выйти из строя.

Простейший генератор сигналов. Это тоже пробник, но более универсальный, чем предыдущий, так как с его помощью можно проверить не только тракт звуковой частоты приемника, но и радиочастотный.

Принципиальная схема и одна из возможных конструкций такого прибора изображены на рис. 105. Это так называемый мультивибратор, представляющий собой разновидность генераторов электрических колебаний.
