Свойство конденсатора не пропускать постоянный ток и проводить по-разному переменные токи различных частот используют для разделения пульсирующих токов на их составляющие, задержания токов одних частот и пропускания токов других частот. Этим свойством конденсаторов ты будешь часто пользоваться в своих конструкциях.

Как устроены конденсаторы постоянной емкости?

Все конденсаторы постоянной емкости имеют токопроводящие обкладки, а между ними - керамика, слюда, бумага или какой-либо другой твердый диэлектрик. По виду используемого диэлектрика конденсаторы называют соответственно керамическими, слюдяными, бумажными. Внешний вид некоторых керамических конденсаторов постоянной емкости показан на рис. 62

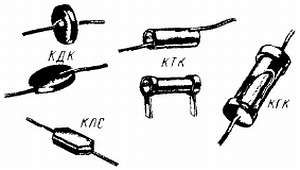

Рис. 62.Керамические конденсаторы постоянной емкости

У них диэлектриком служит специальная керамика, обкладками - тонкие слои посеребренного металла, нанесенные на поверхности кермики, а выводами латунные посеребренные проволочки или полоски, припаянные к обкладкам. Сверху корпусы конденсаторов покрыты эмалью.

Наиболее распространены керамические конденсаторы типов КДК (Конденсатор Дисковый Керамический) и КТК (Конденсатор Трубчатый Керамический): У конденсатора типа КТК одна обкладка нанесена на внутреннюю, а вторая на внешнюю поверхность тонкостенной керамической трубочки. Иногда трубчатые конденсаторы помещают в герметичные фарфоровые "футлярчики" с металлическими колпачками на концах. Это конденсаторы типа КГК.

Керамические конденсаторы обладают сравнительно небольшими емкостями - до нескольких тысяч пикофарад. Их ставят в те цепи, в которых течет ток высокой частоты (цепь антенны, колебательный контур), для связи между ними.

Чтобы получить конденсатор небольших размеров, но обладающий относительно большой емкостью, его делают не из двух, а из нескольких пластин, сложенных в стопку и отделенных друг от друга диэлектриком (рис. 63). В этом случае каждая пара расположенных рядом пластин образует конденсатор. Соединив эти пары пластин параллельно, получают конденсатор значительной емкости.

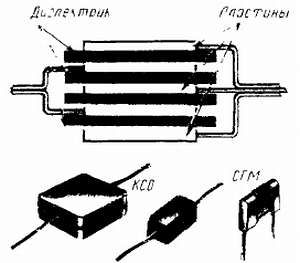

Рис. 63.Слюдяные конденсаторы

Так устроены все конденсаторы со слюдяным диэлектриком. Их пластинами - обкладками служат листочки из алюминиевой фольги или слои серебра, нанесенные непосредственно на слюду, а выводами отрезки посеребренной проволоки. Такие конденсаторы опрессованы пластмассой. Это конденсаторы КСО. В их наименовании имеется цифра, характеризующая форму и размеры конденсаторов, например: КСО-1, КСО-5. Чем больше цифра, тем больше и размеры конденсатора. Некоторые слюдяные конденсаторы выпускают в керамических влагонепроницаемых корпусах. Их называют конденсаторами типа СГМ. Емкость слюдяных конденсаторов бывает от 47 до 50000 пФ (0,05 мкФ). Как и керамические, они предназначены для высокочастотных цепей, а также для использования в качестве блокировочных и для связи между высокочастотными цепями.

В бумажных конденсаторах (рис. 64) диэлектриком служит пропитанная парафином тонкая бумага, а обкладками - фольга. Полоски бумаги вместе с обкладками свертывают в рулон и помещают в картонный или металлический корпус. Чем шире и длиннее обкладки, тем больше емкость конденсатора.

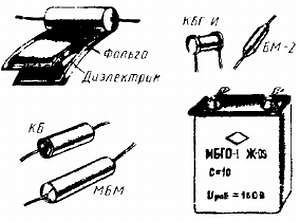

Рис. 64.Бумажные и металлобумажные конденсаторы постоянной емкости

Бумажные конденсаторы применяют главным образом в низкочастотных цепях, а также для блокировки источников питания. Разновидностей конденсаторов с бумажным диэлектриком много. И все имеют в своем обозначении букву Б (Бумажные). Конденсаторы типа БМ (Бумажные Малогабаритные) заключены в металлические трубочки, залитые с торцов специальной смолой.

Конденсаторы КБ имеют картонные цилиндрические корпуса. Конденсаторы типа КБГ-И помещают в фарфоровые корпуса с металлическими торцовыми колпачками, соединенными с обкладками, от которых отходят узкие выводные лепестки.

Конденсаторы емкостью до нескольких микрофарад выпускают в металлических корпусах. К ним относятся конденсаторы типов КБГ-МП, КБГ-МН, КБГТ. В одном корпусе их может быть два-три.

Диэлектриком конденсаторов типа МБМ (Металлобумажный Малогабаритный) служит лакированная конденсаторная бумага, а обкладками - слои металла толщиной меньше микрона, нанесенные на одну сторону бумаги. Характерная особенность конденсаторов этого типа - способность самовосстанавливаться после электрического пробоя диэлектрика.

Номиналы керамических, слюдяных, бумажных, металлобумажных конденсаторов постоянной емкости, выпускаемых нашей промышленностью, сведены в таблицу приложения 3.

Особую группу конденсаторов постоянной емкости составляют электролитические (рис. 65).

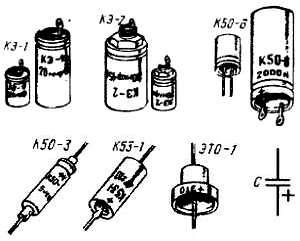

Рис. 65.Электролитические конденсаторы

По внутреннему устройству электролитический конденсатор несколько напоминает бумажный. В нем имеются две ленты из алюминиевой фольги. Поверхность одной из них покрыта тончайшим слоем окиси. Между алюминиевыми лентами проложена лента из пористой бумаги, пропитанной специальной густой жидкостью - электролитом. Эту четырехслойную полосу скатывают в рулон и помещают в алюминиевый цилиндрический стакан или патрончик.

Диэлектриком конденсатора служит слой окиси. Положительной обкладкой (анодом) является та лента, которая имеет слой окиси. Она соединяется с изолированным от корпуса лепестком. Вторая, отрицательная обкладка (катод) бумага, пропитанная электролитом через ленту, на которой нет слоя окиси, соединяется с металл веским корпусом. Таким образом, корпус является выводом отрицательной, а изолированный от него лепесток - выводом положительной обкладки электролитического конденсатора. Так, в частности, устроены конденсаторы типов КЭ, К50-3. Конденсаторы КЭ-2 отличаются от конденсаторов типов КЭ только пластмассовой втулкой с резьбой и гайкой для крепления на панели. Алюминиевые корпуса конденсаторов К50-3 имеют форму патрончика диаметром 4,5–6 и длиной 15 20 мм. Выводы - проволочные. Аналогично устроены и конденсаторы типа К50-6. Но у них выводы электродов (обкладок) изолированы от корпусов.

На принципиальных схемах электролитические конденсаторы изображают так же, как и другие конденсаторы постоянной емкости, - двумя "черточками, но возле положительной обкладки ставят знак "+".

Электролитические конденсаторы обладают большими емкостями - от долей до нескольких тысяч микрофарад. Они предназначены для работы в цепях с пульсирующими токами, например, в фильтрах выпрямителей переменного тока, для связи между низкочастотными цепями. При этом отрицательный электрод конденсатора соединяют с отрицательным полюсом цепи, а положительный - с ее положительным полюсом. При несоблюдении полярности включения электролитический конденсатор может выйти из строя.

Номинальные емкости электролитических конденсаторов пишут на их корпусах. Фактическая емкость может быть значительно больше номинальной.

Важнейшей характеристикой любого конденсатора, кроме емкости, является также его номинальное напряжение, т. е. то напряжение, при котором конденсатор может длительное время работать, не утрачивая свои свойства. Это напряжение зависит от свойств и толщины слоя диэлектрика конденсатора. Керамические, слюдяные, бумажные и металлобумажные конденсаторы различных типов рассчитаны на номинальные напряжения от 150 до 1000 В и более.

Электролитические конденсаторы выпускают на номинальные напряжения от нескольких вольт до 30–50 В и от 150 до 450–500 В. В связи с этим их подразделяют на две группы: низковольтные и высоковольтные. Конденсаторы первой группы используют в цепях со сравнительно небольшим напряжением, а конденсаторы второй группы - в цепях с относительно высоким напряжением.

Подбирая конденсаторы для своих конструкции, всегда обращай внимание на их номинальные напряжения. В цепи с меньшим напряжением, чем номинальное, конденсаторы включать можно, но в цепи с напряжением, превышающим номинальное, их включать нельзя. Если на обкладках конденсатора окажется напряжение, превышающее его номинальное напряжение, то диэлектрик пробьется. Пробитый конденсатор непригоден для работы.

Теперь о конденсаторах переменной емкости.

Устройство простейшего конденсатора переменной емкости ты видишь на рис. 66. Одна его обкладка - статор неподвижна. Вторая ротор - скреплена с осью. При вращении оси площадь перекрытия обкладок, а вместе с нею и емкость конденсатора изменяются.
