Телефоны принято подразделять на высокоомные - с большим числом витков в катушках, и низкоомные - с относительно небольшим числом витков. Для детекторного приемника пригодны только высокоомные телефоны. Катушки каждого телефона типа ТОН-1, например, намотаны эмалированным проводом толщиной 0,06 мм и имеют по 4000 витков. Их сопротивление постоянному току около 2200 Ом. Это число, характеризующее телефоны, выштамповано на их корпусах. Поскольку два телефона соединены последовательно, их общее сопротивление постоянному току составляет 4400 Ом. Сопротивление постоянному току низкоомных телефонов, например типа ТА-56, может быть 50–60 Ом. Низкоомные телефоны можно использовать для некоторых транзисторных приемников.

Как проверить исправность и чувствительность головных телефонов? Прижми их к ушам. Смочи слюной штепсельные вилки на конце шнура, а затем коснись ими друг друга - в телефонах должен быть слышен слабый щелчок. Чем сильнее этот щелчок, тем чувствительнее телефоны. Щелчки получаются потому, что смоченный контакт между металлическими вилками представляет собой очень слабый источник тока. Грубо проверить телефоны можно с помощью батареи для карманного электрического фонарика. При подключении телефонов к батарее и отключении от нее должны быть слышны резкие щелчки. Если щелчков нет, значит, где-то в катушках или шнуре имеется обрыв или плохой контакт.

ГРОМКИЙ РАДИОПРИЕМ

Мощность электрических колебаний, возбуждающихся в контуре приемника, очень мала. Ее достаточно бывает только для работы такого чувствительного прибора, каким является электромагнитный телефон. Лишь в исключительных случаях, когда радиостанция находится неподалеку от места приема, на выходе детекторного приемника может работать абонентский (радиотрансляционный) громкоговоритель. В обычных же условиях громкий радиоприем возможен только при усилении сигналов радиостанций, для чего используют транзисторы, интегральные микросхемы или электронные лампы.

Различают усилители радиочастоты (УРЧ) и усилители звуковой частоты (УЗЧ). Как говорит само название, первые из них применяют для усиления модулированных сигналов радиостанций, т. е. до того, как они будут продетектированы, а вторые - для усиления сигналов звуковой частоты, т. е. после детектора. Если между колебательным контуром и детектором включить усилитель РЧ, а после детектора - усилитель 3Ч, тогда выходным элементом приемника может быть более мощный, чем телефон, преобразователь колебаний звуковой частоты в звук - динамическая головка громкоговорителя.

Структурная схема такого приемника показана на рис. 49.

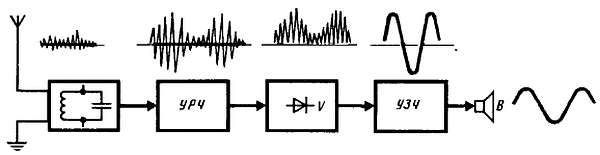

Рис. 49.Структурная схема приемника прямого усиления, обеспечивающего громкий радиоприем

Функции входного колебательного контура, детектора и динамической головки В громкоговорителя в этом приемнике такие же, как и функции аналогичных им элементов детекторного приемника. Только здесь после детектора действуют более мощные колебания звуковой частоты, которые к тому же дополнительно усиливает усилитель 3Ч. Получился радиоаппарат, обеспечивающий громкий радиоприем, в том числе отдаленных вещательных станции. Чувствительность такого приемника во много раз выше чувствительности детекторного.

В приемнике такой структуры происходит только одно преобразование колебаний радиочастоты - детектирование. До детектора стоит усилитель РЧ, а за детектором усилитель 3Ч. Приемники, в которых происходит только такое преобразование принятого сигнала, называют приемниками прямого усиления. Их характеризуют условной формулой, в которой детектор обозначают латинской буквой V, число каскадов усиления колебаний радиочастоты указывают цифрой, стоящей перед этой буквой, число каскадов усиления колебаний звуковой частоты - цифрой после этой буквы. Так, например, в приемнике 1-V-1 кроме детектора есть один каскад усиления колебаний радиочастоты и один каскад усиления колебаний звуковой час готы.

В простых транзисторных или ламповых приемниках может не быть усилителей РЧ, или 3Ч. А в более сложных… Впрочем, не будем забегать вперед. Разговор об этом еще будет.

* * *

Приемник прямого усиления будет твоим следующим этапом в освоении радиоприемной аппаратуры. Но прежде надо поглубже "окунуться" в элементарную электротехнику и ее законы, познакомиться с устройством и работой некоторых деталей и приборов, без которых немыслим громкий радиоприем.

Беседа 5
ЭКСКУРСИЯ В ЭЛЕКТРОТЕХНИКУ

Рассказывая в предыдущих беседах об истории электро- и радиотехники, о сущности радиопередачи и работе приемника, я обходился лишь поверхностным объяснением тех или иных электрических явлений, прибегая к аналогиям, примерам. Да и твой приемник состоял всего из нескольких деталей.

Дальнейшее знакомство с радиотехникой, монтаж более сложных радиотехнических приборов и устройств потребуют более широких знаний электротехники и некоторых законов ее, умения рассчитывать хотя бы простые электрические цепи. Кроме того, тебе придется иметь дело с новыми, пока что незнакомыми деталями и приборами, устройство и принцип работы которых надо знать. Поэтому я предлагаю тебе в этой беседе совершить своеобразную "экскурсию" в электротехнику.

ЭЛЕКТРИЧЕСКИЙ ТОК И ЕГО ОЦЕНКА

До сих пор, характеризуя количественное значение электрического тока, я иногда пользовался такой терминологией, как, например, "малый ток", "большой ток". На первых порах такая оценка тока как-то устраивала тебя, но она совершенно непригодна для характеристики тока с точки зрения работы, которую он может выполнять.

Когда мы говорим о работе тока, под этим подразумеваем, что его энергия преобразуется в какой-либо иной вид энергии: тепло, свет, химическую или механическую энергию. Чем больше поток электронов, тем значительнее ток и его работа. Иногда говорят, "сила тока" или просто "ток". Таким образом, слово "ток" имеет два значения. Оно обозначает само явление движения электрических зарядов в проводнике, а также служит оценкой количества электричества, проходящего по проводнику.

Ток (или силу тока) оценивают числом электронов, проходящих по проводнику в течение 1 с. Чисто его огромно. Через нить накала горящей лампочки электрического карманного фонарика, например, ежесекундно проходит около 2 000 000 000 000 000 000 электронов. Вполне понятно, что характеризовать ток количеством электронов неудобно, так как пришлось бы иметь дело с очень большими числами. За единицу электрического тока принят ампер (сокращенно пишут А). Так ее назвали в честь французского физика и математика А. Ампера (1775–1836 гг.), изучавшего законы механического взаимодействия проводников с током и другие электрические явления. Ток 1 А - это ток такого значения, при котором через поперечное сечение проводника за 1 с проходит 6 250 000 000 000 000 000 электронов.

В математических выражениях ток обозначают латинской буквой I или i (читается "и"). Например, пишут: I = 2 А или i = 0,5 А.

Наряду с ампером применяют более мелкие единицы силы тока: миллиампер (пишут мА), равный 0,001 А, и микроампер (пишут мкА), равный 0,000001 А, или 0,001 мА. Следовательно 1 А равен 1000 мА или 1000000 мкА.

Приборы, служащие для измерения токов, называют соответственно амперметрами, миллиамперметрами, микроамперметрами. Их включают в электрическую цепь последовательно с потребителем тока. т. е. в разрыв внешней цепи (рис. 50).

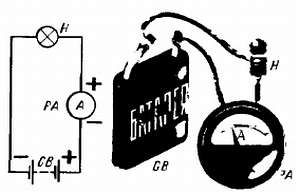

Рис. 50.Амперметр (миллиамперметр, микроамперметр) включают в электрическую цепь последовательно с потребителем тока

На схемах эти приборы изображают кружками с присвоенными им буквами внутри: А (амперметр), mА (миллиамперметр) и μА (микроамперметр), а рядом пишут РА, что означает измеритель тока. Измерительный прибор рассчитан на ток не больше некоторого предельного для данного прибора. Прибор нельзя включать в цепь, в которой течет ток, превышающий это значение, иначе он может испортиться.

У тебя может возникнуть вопрос: как оценить переменный ток, направление и величина которого непрерывно изменяются? Переменный ток обычно оценивают по его действующему значению. Это такое значение тока, которое соответствует постоянному току, производящему такую же работу. Действующее значение переменного тока составляет примерно 0,7 амплитудного, т. е. максимального значения.
