Рис. 53.Глазомерное определение направления на карте

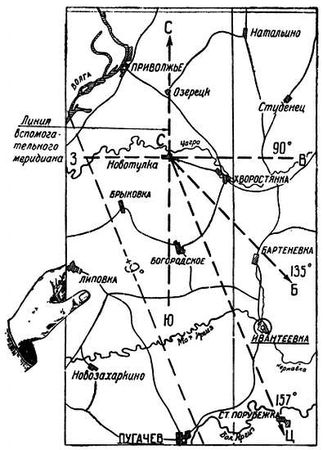

Из рис. 53 видно, что Ивантеевка, на которую следует определить направление с пункта Новотулка, не совпадает ни с направлением 135°, ни с направлением 157°. Тогда надо разделить этот угол пополам и примерно определить глазомерно направление с пункта Новотулка на Ивантеевку, равное 150°.
В таком порядке следует проводить тренировку в глазомерном измерении на карте, после чего достигнутую точность следует проверять с помощью транспортира.

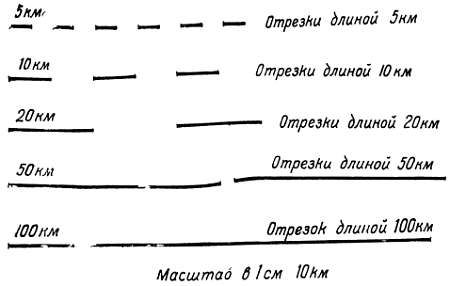

Определение расстояний на карте необходимо начинать с откладывания отрезков на чистом листе бумаги в масштабе в 1 см - 5 км и 10 км. Откладываемые отрезки на глаз в соответствии с избранным масштабом необходимо практиковать длиной в 5, 10, 20, 50 и 100 км (рис. 54). Отрезки нужной длины желательно откладывать как в горизонтальном, так и в вертикальном положении и под различными углами.
Рис. 54.Откладывание в заданном масштабе отрезков пути различной длины
Точность глазомерного определения расстояний необходимо проверять масштабной линейкой. После того как точность измерения расстояния глазомерной прокладкой будет достигнута 5–8 % от измеряемого расстояния, следует продолжать тренировку в глазомерном измерении расстояний на карте.
Вначале на карте надо произвести несколько глазомерных откладываний отрезков длиной в 5, 10, 20, 50 и 100 км в различных направлениях. После этого приступить к тренировке в измерении расстояний на глаз между отдельными пунктами на карте, начиная с небольших расстояний и кончая расстояниями в 300–400 км.
Глава 3
КУРС САМОЛЕТА И КОМПАС
§ 17. ОБЩИЕ СВЕДЕНИЯ О ЗЕМНОМ МАГНЕТИЗМЕ
Многочисленными исследованиями установлено, что земной шар представляет собой огромных размеров магнит, имеющий, как и всякий магнит, два полюса: северный магнитный полюс и южный магнитный полюс. Магнитные силовые линии земного шара, выходя из северного магнитного полюса, входят в южный, образуя вокруг Земли магнитное поле.

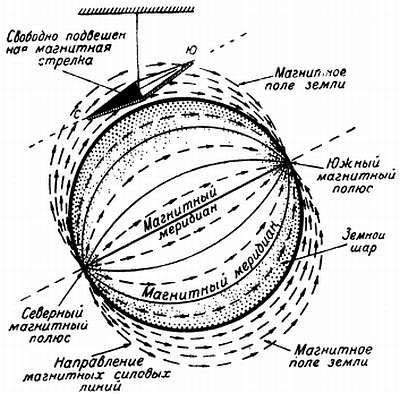

Действия магнитного поля земного шара легко определяются с помощью свободно подвешенной магнитной стрелки. Если такую стрелку подвесить на нити, то она одним своим концом будет показывать всегда на север, а противоположным - на юг. Тот конец магнитной стрелки, который располагается в направлении на север, принято называть северным, а противоположный - южным (рис. 55).
Рис. 55.Действие магнитного поля земли на магнитную стрелку
Северный магнитный полюс Земли обладает южным магнетизмом, а южный магнитный полюс обладает северным магнетизмом, поэтому магнитная стрелка поворачивается в сторону северного магнитного полюса северным магнитным концом. Северный магнитный полюс находится в точке, широта которой 70°5′30″ и долгота 9б°45'3" (п-ов Бутия, Канада).

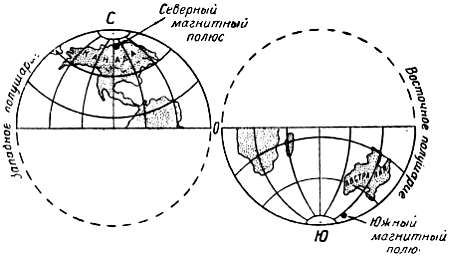

Южный магнитный полюс Земли расположен под 76°6′ южной широты и 154°8′ восточной долготы, в Антарктиде, южнее Австралии (рис. 56).
Рис. 56.Местоположения северного и южного магнитных полюсов на земном шаре
Направление, в котором всегда устанавливается продольная ось свободно подвешенной магнитной стрелки, находящейся под действием силы земного магнетизма, называется магнитным меридианом.
Сила магнитного поля в различных точках земного шара характеризуется определенной интенсивностью. На экваторе оно имеет минимальную величину, а на полюсах достигает максимума.
§ 18. МАГНИТНОЕ СКЛОНЕНИЕ
Из сказанного видно, что магнитные полюсы не совпадают с географическими, а следовательно, и географические меридианы не совпадают с магнитными меридианами (рис. 57).

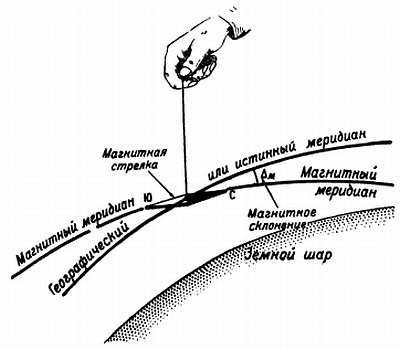

Рис. 57. Отклонение магнитной стрелки от географического (истинного) меридиана на угол ΔМ
Направление свободно подвешенной магнитной стрелки показывает направление магнитного меридиана данного места. Угол, составленный магнитным меридианом и географическим меридианом, называется углом магнитного склонения и обозначается ΔМ.
Склонение может быть восточным и западным, в зависимости от того, куда отклоняется северный полюс магнитной стрелки - к востоку или к западу от географического меридиана. Восточное склонение условились считать положительным (знак +), а западное - отрицательным (знак -) (рис. 58).
Рис. 58. Знаки магнитного склонения
Магнитное склонение может достигнуть большой величины, поэтому при пользовании магнитным компасом во время определения курса самолета его необходимо учитывать. Магнитное склонение в различных точках поверхности земного шара по величине и знаку различно вследствие того, что магнитные полюсы не совпадают с географическими полюсами.
Магнитные полюсы находятся не на поверхности земли, а на некоторой глубине земного шара, поэтому имеется наличие так называемого магнитного наклонения, обозначаемого Δθ.

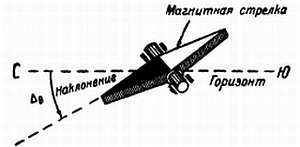

Доказательством того, что наклонение действует в вертикальной плоскости на магнитную стрелку, является следующее. Если взять магнитную стрелку с горизонтальной осью вращения и перемещать ее к северному полюсу, то магнитная стрелка не будет оставаться горизонтальной: ее северный конец будет наклоняться вниз, южный подниматься вверх. Это свидетельствует о том, что напряжение магнитного поля земли направлено не по горизонту, а под некоторым углом к нему. Тот угол, который образует магнитная стрелка с горизонтальной плоскостью, называется углом магнитного наклонения (рис. 59).
Рис. 59.Наклонение магнитной стрелки
Угол магнитного наклонения увеличивается по мере приближения к полюсам, на которых он равен 90°. В средних широтах СССР угол магнитного наклонения приблизительно равен 70°. Для уничтожения этого наклона южный конец стрелки в компасах делают более тяжелым.
§ 19. КАРТА МАГНИТНОГО СКЛОНЕНИЯ

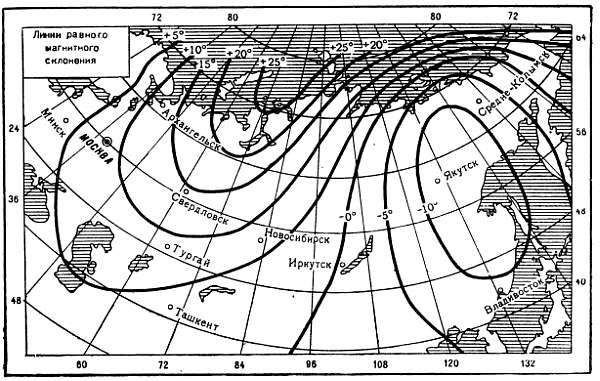

Магнитное склонение определяют по специальной карте магнитного склонения - "карты изогон" (рис. 60).
Рис. 60.Карта магнитного склонения
На карте магнитного склонения проведены линии, которые соединяют точки на земной поверхности, имеющие одинаковое магнитное склонение. Линии магнитного склонения называются изогонами. Карты изогом составляются на какой-нибудь определенный момент времени, который называется эпохой карты. Для учета изменения с течением времени применяются карты годового изменения магнитного склонения.
Кроме годового изменения магнитного склонения, наблюдается еще суточное изменение магнитного склонения и резкие часовые изменения, которые называются магнитными бурями.
На магнитных картах, кроме изогон, указываются магнитные аномалии, т. е. районы с резкими и значительными изменениями магнитного склонения, например так называемая курская аномалия.
Пользуясь картой магнитного склонения, можно определить величину магнитного склонения в интересующих нас районах полета. Так, при выполнении маршрутного полета Свердловск - Владивосток летчику придется учитывать в районе Свердловска склонение, равное +15°, по мере приближения к району Новосибирска магнитное склонение убывает, и, не долетая до Новосибирска, летчик пересечет изогону с магнитным склонением, равным +10°. В районе озера Байкал самолет пересечет изогону с магнитным склонением 0°, а по мере приближения к району Владивостока магнитное склонение будет возрастать, но уже с отрицательным знаком. Во Владивостоке магнитное склонение будет равно примерно -10°.
Для удобства пользования и учета магнитного склонения в полете, как правило, на полетных картах наносятся магнитные изогоны через 1° (на карте масштаба 1:1 000 000).
§ 20. ПОНЯТИЕ О КУРСЕ САМОЛЕТА
Курсом самолета называется угол между северным направлением (плоскостью) меридиана и продольной осью самолета (рис. 61).
