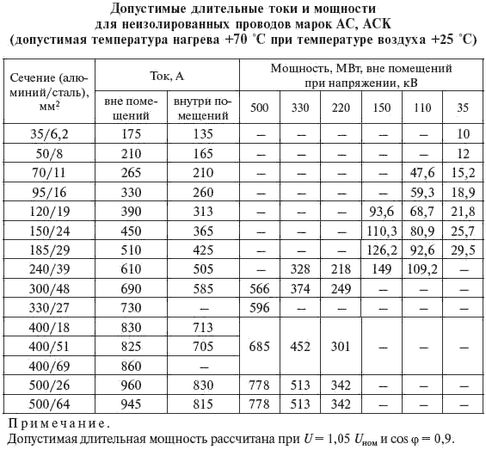

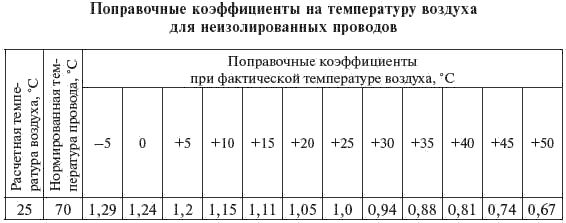

Допустимые длительные токи и мощности для неизолированных проводов марок АС и АСК приведены в табл. 3.15, а поправочные коэффициенты на температуру воздуха для неизолированных проводов - в табл. 3.16.
Таблица 3.15
Таблица 3.16
Проверке по условиям короны подлежат ВЛ 110 кВ и выше, прокладываемые по трассам с отметками выше 1500 м над уровнем моря. При более низких отметках проверка не производится, если сечения проводов равны минимально допустимым по условиям короны или превышают их.

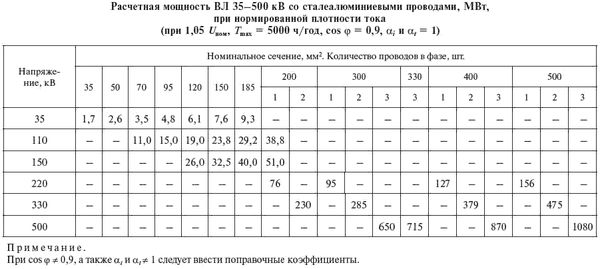

Проверке по допустимым потерям и отклонениям напряжения ВЛ 35 кВ и выше не подлежат, так как повышение уровня напряжения путем увеличения сечения проводов таких линий по сравнению с применением трансформаторов с РПН или средств компенсации реактивной мощности экономически не оправдывается.
3.1.3. Технические показатели отдельных ВЛ

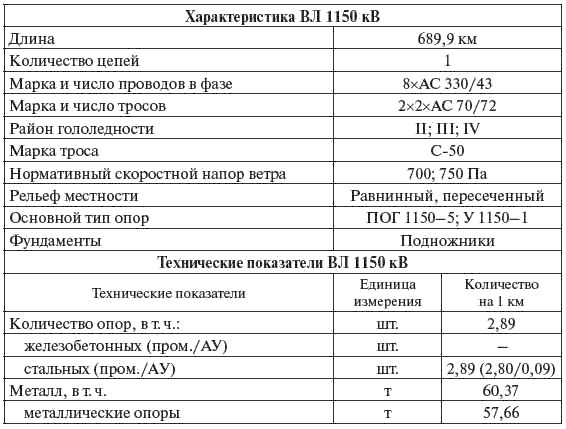

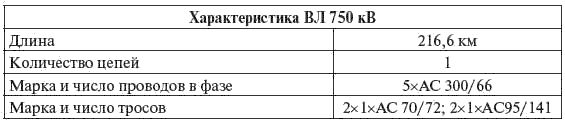

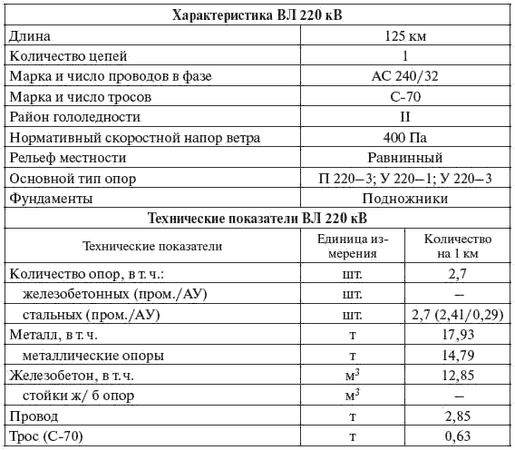

Характеристики и технические показатели отдельных ВЛ 110 - 1150 кВ, построенных в последние годы, приведены в табл. 3.17- 3.22.

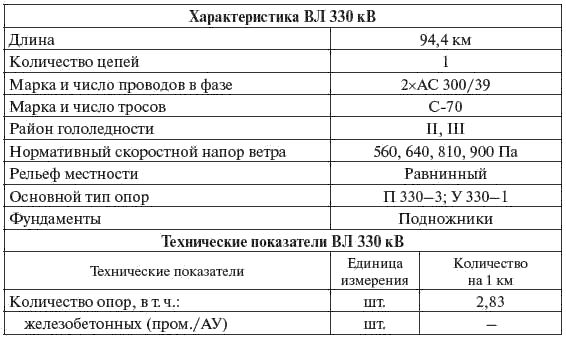

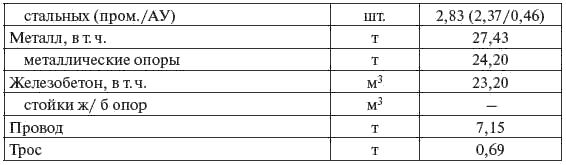

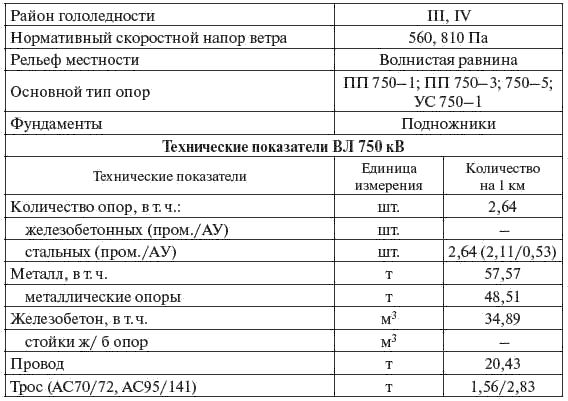

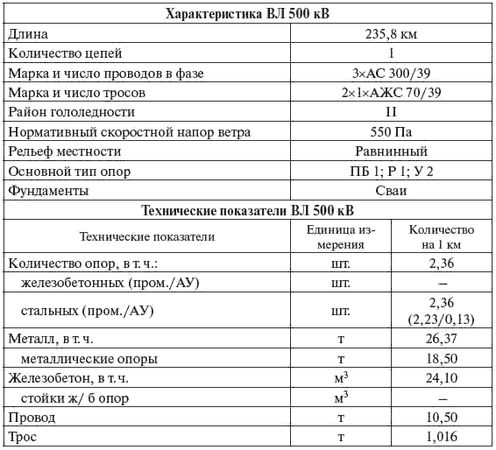

Таблица 3.17
Таблица 3.18
Таблица 3.19
Окончание табл. 3.19
Таблица 3.20
Таблица 3.21
Окончание табл. 3.21
Таблица 3.22
Окончание табл. 3.22
3.2. Кабельные линии
Общая протяженность КЛ напряжением 110 кВ и выше в России по состоянию на начало 2010 г. составила около 1580 км (по цепям).
Кабельные линии 110 и 220 кВ в отечественной практике нашли применение при построении сети крупнейших городов, в схемах электроснабжения химических, нефтеперерабатывающих, металлургических, автомобильных и других промышленных предприятий, выдачи мощности электростанций, преодоления водных преград и в других случаях.
В схемах электрических сетей с использованием КЛ 110–220 кВ получили распространение радиальные и цепочечные схемы построения сети.
В мировой практике в 1970-1980-е гг. прошлого столетия использование кабелей 220 кВ и выше переменного и постоянного тока было связано преимущественно с преодолением водных преград (реки, проливы). В последние годы наряду с этим все более широкое применение получают кабельные прокладки сверхвысокого напряжения (СВН) при организации глубоких вводов в центральные районы крупнейших городов. Помимо надежного электроснабжения КЛ СВН обеспечивают максимальное сохранение окружающей среды и позволяют избежать строительства ВЛ на территории городов.
Совершенствование конструкции и технологии изготовления позволило создать более совершенные кабели традиционного типа и активно вести новые разработки. В настоящее время европейскими производителями кабельной продукции разработаны, испытаны и созданы промышленные образцы кабеля СВН рекордной пропускной способности напряжением:
до 1000 кВ маслонаполненные с поперечным сечением токоведущей части 2500 мм, пропускная способность 3 млн кВт;
до 500 кВ с изоляцией из сшитого полиэтилена с поперечным сечением токоведущей части 2500 мм, пропускная способность 1,9 млн кВт.
В ряде стран разрабатываются КЛ повышенной пропускной способности на базе использования явления сверхпроводимости.
Указанные работы в настоящее время не вышли из стадии опытно-промышленных разработок. Принципиально КЛ состоит из трех компонентов: криогенный кабель, рефрижираторное и вспомогательное оборудование и концевые устройства (токовводы). Для охлаждения токоведущих элементов КЛ до криогенных температур (меньше 120 K) в качестве хладагентов используются сжиженные газы (гелий в жидком или сверхкритическом состоянии и др.), а в качестве материала токопроводящих жил - ниобий и другие материалы. Пропускная способность криогенной КЛ переменного тока при напряжениях 110–500 кВ оценивается величинами соответственно 2,5–5,4 ГВА.
В 2004 г. в США был завершен проект по созданию участка (350 м) высокотемпературной сверхпроводящей кабельной линии. Полученный жидкий криоген с температурой -321 °F прокачивается через КЛ.
3.2.1. Основные типы и марки кабелей

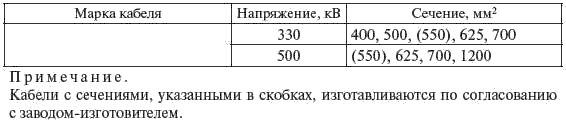

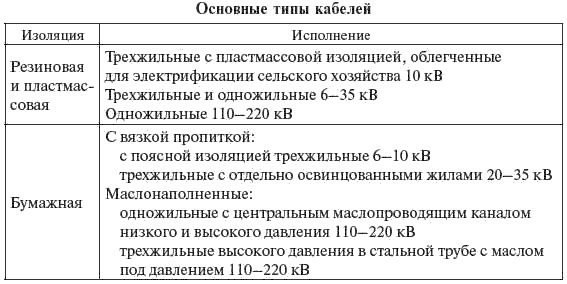

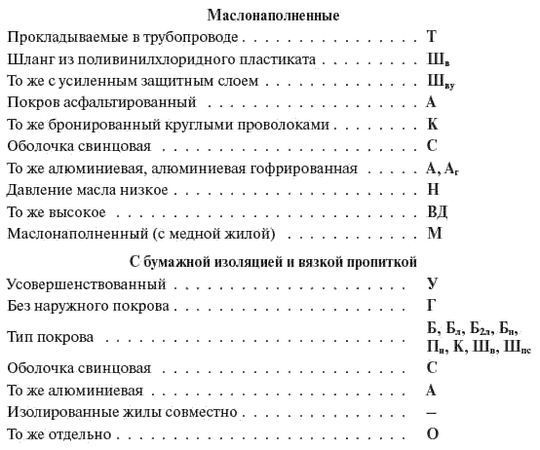

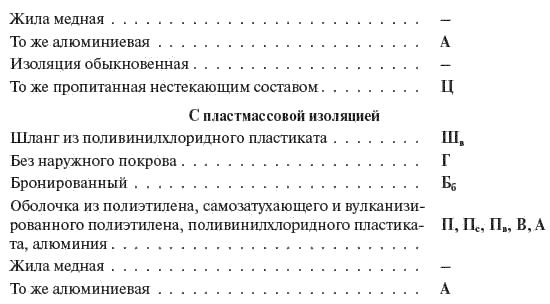

Основные типы силовых кабелей напряжением 6-10 кВ и выше приведены в табл. 3.23, стандартные сечения кабелей - в табл. 3.24- 3.26. Обозначения марок кабелей приведены ниже.
Таблица 3.23
Таблица 3.24
Окончание табл. 3.24
Таблица 3.25
Таблица 3.26
