Рис. 32. Толкатель с пружиной:
1 - головка; 2 - стержень; 3 - пружина
20. Ударно-спусковой механизм (рис. 33) служит для спуска курка, нанесения удара по ударнику, предотвращения выстрелов при незапертом затворе и для постановки на предохранитель. Он позволяет производить стрельбу только одиночными выстрелами.
Основанием ударно-спускового механизма является спусковая скоба, на которой крепятся: курок со стержнем и боевой пружиной, шептало с пружиной, автоспуск, разобщитель, спусковой крючок со спусковым рычагом и пружиной, предохранитель с пружиной, защелка магазина и шпилька.
Спусковая скоба имеет: в передней части - шпильку для крепления защелки магазина и для присоединения спусковой скобы к передней стойке ствольной коробки; с левой стороны - отверстие для наблюдения за совмещением конца спускового рычага с шепталом при спуске курка; сверху - две стойки для крепления курка и автоспуска; сзади - отверстие для защелки спусковой скобы.

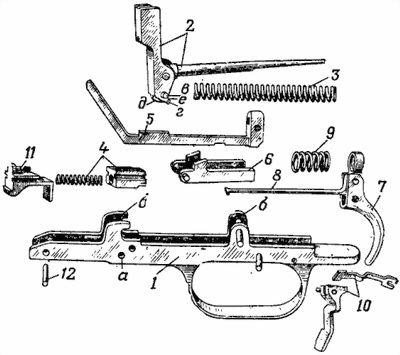

Рис. 33. Ударно-спусковой механизм в разобранном виде:
1 - спусковая скоба; 2 - курок со стержнем; 3 - боевая пружина; 4 - шептало с пружиной; 5 - автоспуск; 6 - разобщитель; 7 - спусковой крючок; 8 - спусковой рычаг; 9 - спусковая пружина; 10 - предохранитель с пружиной; 11 - защелка магазина; 12 - шпилька для крепления защелки магазина и спусковой скобы; а - отверстие; б - стойка для крепления курка и автоспуска; в - цапфа; г - боевой взвод; д - разобщающий выступ; е - взвод автоспуска
Курок с боевой пружиной служит для нанесения удара по ударнику Он вращается на цапфах и соединен со стержнем, на котором помещена боевая пружина. Курок имеет взвод автоспуска для захода за выступ автоспуска, боевой взвод для сцепления с шепталом, разобщающий выступ для обеспечения одиночной стрельбы путем разобщения спускового рычага с шепталом после спуска курка с боевого взвода.
Шептало с пружиной служит для удержания курка на боевом взводе. Оно имеет: сверху - площадку, которой курок удерживается на боевом взводе, и вырез для прохода автоспуска; по сторонам - пазы, с помощью которых шептало движется по направляющим выступам спусковой скобы; снизу - упорную грань для разъединения спусковым рычагом шептала с боевым взводом курка. Пружина шептала одновременно является и пружиной защелки магазина.
Автоспуск служит для предупреждения спуска курка с боевого взвода при недокрытом затворе. Он соединен осью со стойкой спусковой скобы и поворачивается на ней под действием боевой пружины. Передний конец автоспуска изогнут вверх и составляет его рычаг. В собранном карабине конец рычага автоспуска выступает через отверстие в ствольную коробку. На верхней плоскости автоспуска имеется выступ для удержания курка на автоспуске в том случае, если курок по каким-либо причинам не стал на боевой взвод шептала, а затвор не дошел в переднее положение.
Разобщитель дополняет работу разобщающего выступа курка. Он разобщает спусковой рычаг с шепталом при крайнем заднем положении курка для устранения случаев сдвоенных выстрелов. Разобщитель помещен над спусковым рычагом и вращается на своих полуосях под курком.
Спусковой крючок со спусковым рычагом служит для разъединения шептала с боевым взводом курка. Спусковой рычаг соединен со спусковым крючком осью. Задний конец спускового рычага имеет кольцеобразную муфту, в которую входят спусковая пружина и стержень курка.
Предохранитель флажкового типа ограничивает движение спускового крючка назад, чем исключается возможность случайного выстрела (при верхнем положении флажка), и обеспечивает запирание защелки спусковой скобы (при нижнем положении флажка). На оси спускового крючка закреплена пружина предохранителя, которая обеспечивает фиксацию предохранителя в крайних положениях.
Примечание. В ударно-спусковом механизме карабина первой конструкции разобщитель и пружина предохранителя отсутствуют, а отверстие на левой стенке спусковой скобы имеет овальную форму.
Защелка магазина служит для удержания крышки магазина. Она имеет зацеп, заскакивающий за выступ задней стенки крышки магазина, стойку для упора пружины и выступ, при нажатии на который освобождается крышка магазина.
21. Магазин (рис. 34) служит для помещения патронов и подачи их в окно ствольной коробки. Он состоит из корпуса, крышки, подавателя с рычагом и пружины рычага.
Корпус магазина имеет: в передней части - выступ для соединения с зацепом колодки прицела; сверху - загибы для удержания патронов в магазине; на задней стенке - выступ для удержания магазина спусковой скобой.
Рис. 34. Магазин:
1 - корпус; 2 - крышка; 3 - подаватель; 4 - рычаг подавателя; 5 - пружина рычага; 6 - выступ для зацепа; 7 - загибы; 8 - выступ для спусковой скобы; 9 - выступ для защелки магазина
Крышка закрывает корпус магазина. На задней стенке крышки имеется выступ для защелки магазина.
Подаватель с рычагом и пружиной рычага служит для подачи патронов из магазина в ствольную коробку. Подаватель на заднем конце имеет выступ, который после подачи последнего патрона из магазина поднимает останов затвора вверх.
22. Ложа (рис. 35) служит для соединения всех частей карабина и удобства действия. Она имеет цевье, шейку и приклад.
а
б

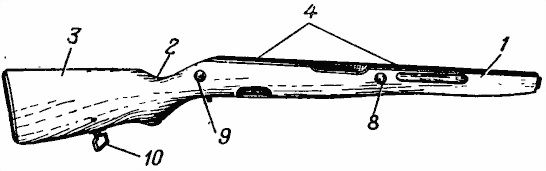

Рис. 35. Ложа:
а - вид сбоку; б - вид снизу; 1 - цевье; 2 - шейка; 3 - приклад; 4 - желоб для ствола, ствольной коробки и шомпола; 5 - желоб для штыка; 6 - окно для ударно-спускового механизма и магазина; 7 - спиральная пружина; 8 - нагель; 9 - болт; 10 - антабка; 11 - затыльник
Цевье имеет: желоб для помещения ствола со ствольной коробкой и шомпола; в передней части - вырез для соединения с кольцом цевья; снизу - желоб для штыка, окно для ударно-спускового механизма и магазина, гнездо для спиральной пружины, служащей для устранения качки ствола со ствольной коробкой в ложе; снаружи - выемы для удобства держания карабина.
Поперек цевья вставлен нагель, который служит упором для ствола со ствольной коробкой при выстреле и обеспечивает прочность цевья.
Ложа в передней части цевья скреплена резьбовой шпилькой, а у шейки приклада - болтом, который в карабинах первого выпуска отсутствует.
Приклад имеет гнездо для принадлежности. В гнезде имеется пружина для выталкивания пенала с принадлежностей.
На прикладе укреплены антабка для ремня и металлический затыльник с крышкой.
Принадлежность и обоймы к карабину
23. Принадлежность (рис. 36) применяется для разборки, сборки, чистки и смазки карабина. Она состоит из шомпола, протирки, ершика, выколотки, пенала и масленки.

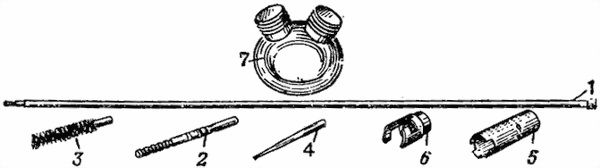

Рис. 36. Принадлежность:
1 - шомпол; 2 - протирка; 3 - ершик; 4 - выколотка; 5 - корпус пенала; 6 - крышка пенала; 7 - масленка
Шомпол применяется для чистки и смазки канала ствола, газовой трубки и канала стебля затвора с помощью протирки и ершика. Он имеет головку с отверстием для выколотки; на другом конце шомпола имеется нарезка для навинчивания протирки или ершика.
Протирка применяется для чистки и смазки канала ствола, газовой трубки и канала стебля затвора.
Ершик применяется только для смазки канала ствола.
Выколотка используется при разборке и чистке карабина, При чистке канала ствола она вставляется в отверстие головки шомпола.
а
