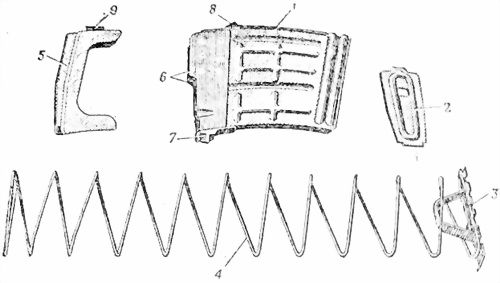

Рис. 37. Магазин:
1 - корпус; 2 - крышка; 3 - стопорная планка; 4 - пружина; 5 - подаватель; 6 - загибы; 7 - зацеп; 8 - опорный выступ; 9 - выступ подавателя
Корпус магазина соединяет все части магазина. Его боковые стенки имеют загибы для удержания патронов от выпадения и ограничения подъема подавателя и выступы, ограничивающие утапливание магазина в окне ствольной коробки; на передней стенке имеется зацеп, а на задней - опорный выступ, посредством которых магазин присоединяется к ствольной коробке. На задней стенке корпуса внизу имеется контрольное отверстие для определения полноты снаряжения магазина патронами. Стенки корпуса для прочности сделаны ребристыми.
Снизу корпус закрывается крышкой. В крышке имеется отверстие для выступа стопорной планки.
Внутри корпуса помещается подаватель и пружина со стопорной планкой. Подаватель обеспечивает шахматное расположение патронов в магазине и имеет выступ, который при подаче последнего патрона из магазина поднимает останов затвора вверх. Стопорная планка закреплена на нижнем конце пружины и своим выступом удерживает крышку магазина от перемещения.
24. Штык-нож (рис. 38) присоединяется к снайперской винтовке перед атакой и служит для поражения противника в рукопашном бою. В остальное время он используется в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки). Провода осветительной сети необходимо резать по одному, сняв предварительно ремень со штыка-ножа и подвеску с ножен. При резке провода необходимо следить за тем, чтобы руки не прикасались к металлической поверхности штыка-ножа и ножен. Проделывание проходов в электризованных проволочных заграждениях с помощью штыка-ножа не разрешается.
А
Б

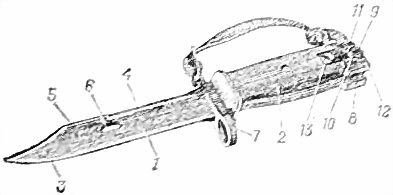

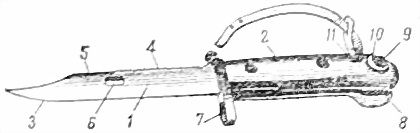

Рис. 38. Штык-нож:
а - ранних выпусков; б - последних выпусков; 1 - лезвие; 2 - рукоятка; 3 - режущая грань; 4 - пила; 5 - режущая кромка; 6 - отверстие; 7 - кольцо; 8 - продольный паз; 9 - защелка; 10 - предохранительный выступ; 11 - отверстие для ремня; 12 - металлический наконечник; 13 - соединительный винт
Штык-нож состоит из лезвия и рукоятки.
На лезвии имеются: режущая грань; пила; режущая кромка, которая в сочетании с ножнами используется как ножницы; отверстие, в которое вставляется выступ-ось ножен.
Рукоятка служит для удобства действия и для примыкания штыка-ножа к винтовке. На рукоятке имеются: спереди - кольцо для надевания на пламегаситель, зацеп для ремня; сзади - продольные пазы, которыми штык-нож надевается на соответствующие выступы на упоре основания мушки; защелка; предохранительный выступ; отверстие для ремня, пластмассовые щечки и ремень для удобства обращения со штыком-ножом.
У штыков-ножей последних выпусков (рис. 38, б) пластмассовые щечки заменены пластмассовым корпусом, который удерживается на рукоятке металлическим наконечником с соединительным винтом.
25. Ножны (рис. 39) служат для ношения штыка-ножа на поясном ремне; кроме того, они используются совместно со штыком-ножом для резки проволоки. Ножны имеют: подвеску с двумя карабинчиками и застежкой; выступ-ось; упор для ограничения поворота штыка-ножа при действии им как ножницами и резиновый наконечник для электроизоляции; внутри ножен имеется пластинчатая пружина для удержания штыка-ножа от выпадания.
На ножнах последних выпусков (рис. 39, б) резиновый наконечник заменен пластмассовым корпусом и изменена подвеска. В место верхнего карабинчика сделана петля для ношения штыка-ножа на поясном ремне.
А
Б

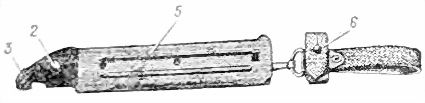

Рис. 39. Ножны:
а - ранних выпусков; б - последних выпусков; 1 - подвеска с карабинчиками; 2 - выступ-ось; 3 - упор; 4 - резиновый наконечник; 5 - пластмассовый корпус; 6 - подвеска с петлей
Назначение и устройство принадлежности к снайперской винтовке
26. Принадлежность (рис. 40) служит для разборки, сборки, чистки и смазки снайперской винтовки. К принадлежности относятся: шомпол, протирка, ершик, отвертка, выколотка, пенал и масленка. Принадлежность (кроме масленки) переносится в сумке для оптического прицела и магазинов.
Шомпол применяется для чистки и смазки канала ствола, каналов и полостей других частей винтовки. Он состоит из трех звеньев, свинчиваемых друг с другом. На одном звене шомпол имеет головку для соединения с пеналом, а на другом - нарезку для навинчивания протирки или ершика и щель для продевания ветоши или пакли.
Протирка предназначается для чистки и смазки канала ствола, а также каналов и полостей других частей винтовки.

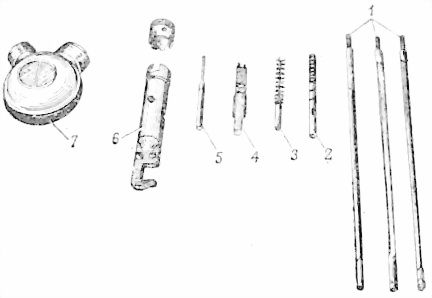

Рис. 40. Принадлежность:
1 - шомпол; 2 - протирка; 3 - ершик; 4 - отвертка; 5 - выколотка; 6 - пенал; 7 - масленка
Ершик служит для чистки канала ствола раствором РЧС.
Отвертка применяется при разборке и сборке винтовки, чистке газовой камеры и газовой трубки, а также как ключ при регулировке положения мушки по высоте. Боковые поверхности отвертки имеют заостренные грани для удаления нагара из газовой камеры и газовой трубки. Вырез на конце отвертки предназначен для ввинчивания и вывинчивания мушки, а отверстие посредине - для выколотки, используемой в качестве рукоятки. Для удобства пользования отверткой она вставляется в боковые отверстия пенала.
Выколотка применяется для выталкивания осей и шпилек.
Пенал служит для хранения протирки, ершика, отвертки и выколотки. Он закрывается крышкой.
Пенал используется как рукоятка шомпола при чистке и смазке винтовки, как рукоятка отвертки при разборке и сборке винтовки и чистке газовой камеры и газовой трубки и как ключ при отделении газовой трубки и сборке шомпола.
Пенал имеет два круглых отверстия для шомпола и два овальных отверстия для отвертки, ключ, вырезы на торце для свинчивания звеньев шомпола и вырез для выступа крышки.
Крышка применяется как дульная накладка при чистке ствола; она имеет отверстие для направления движения шомпола и внутренние выступы для удержания ее на пламегасителе и на пенале.
Масленка служит для хранения смазки.
27. Запасными частями, инструментом и принадлежностью к оптическому прицелу являются (рис. 41): запасные батарейки и электролампочки, светофильтр, ключ-отвертка для ввинчивания и взвинчивания электролампочек, салфетка и резиновый колпачок на тумблер,
Светофильтр надевается на окуляр при появлении дымки в воздухе и понижении освещенности.

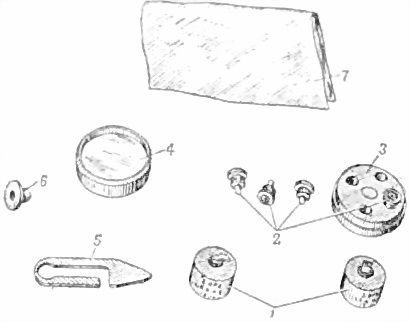

Рис. 41. Запасные части, инструмент и принадлежность к оптическому прицелу:
1 - запасные батарейки; 2 - запасные электролампочки; 3 - футляр (протектор) для запасных электролампочек; 4 - светофильтр; 5 - ключ-отвертка; 6 - резиновый колпачок на тумблер; 7 - салфетка
28. К каждой снайперской винтовке положены (рис. 42): сумка для переноски оптического прицела и магазинов; чехол для оптического прицела; сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки.
Сумка для переноски оптического прицела и магазинов имеет: карман для оптического прицела; четыре кармана для магазинов; карманы для шомпола, пенала, щеки-приклада, ключа-отвертки, салфетки и светофильтра.
