Глава 5 "Бабочка". "Двойная бабочка". "Планер"
"Бабочка"
Это один из самых красивых и несложных в изготовлении воздушных змеев. Каркас змея потребует немного работы, а обтяжка очень проста. Вам обязательно захочется сделать такого змея.
Каркас состоит из основной рейки А и двух изогнутых элементов В и С. Для А берут деревянную рейку сечением 1,91 х 0,64 см. На ее концах делают канавки. Элементы В и С делают из такого же круглого в сечении тростника, который идет на изготовление корзин и плетеной мебели, диаметром 8 мм. Для начала его надо хорошо вымочить в воде. Потребуются два куска длиной по 142,24 см каждый. По концам их делаются зарубки для крепления стяжек.
Сначала делают криволинейные элементы. Смажьте один конец элемента В клеем и прикрепите к нему крепкую нить. Согните тростник в виде полукруга, как показано на рис. 14. Закрепите нить на другом конце, предварительно промазав его клеем, чтобы нить не сползала. На рис. 14 эта нить обозначена как D. Длина этой стяжки должна быть примерно 63,5 см. Прикрепите другую нить к нижнему концу полукруглого элемента В и протяните ее к точке Z, которая отстоит на 15,24 см от верхнего конца. Длина этой нити Е, после того как она будет закреплена, составляет примерно 68,58 см.

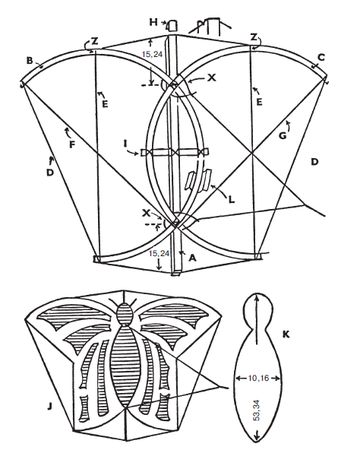

Рис. 14. "Бабочка"
Элемент С выгибают таким же образом. Положите элементы один на другой, чтобы убедиться, что они одинаково согнуты. Выгибать элементы следует аккуратно, не нажимая слишком сильно.
Теперь можно собирать каркас. Закрепите В на основной рейке в 15,24 см от ее верхнего и нижнего концов. Используйте для этого прочные нити или ковровую пряжу. Получится небольшая внутренняя петля глубиной 7,62 см от основной рейки. Закрепите С таким же образом. Прикрепите стяжки F и G в точках, показанных на рис. 14, и пропустите через точку на основной рейке. Приклейте полоски ткани на торцы основной рейки, чтобы не сползали стяжки (Н).
Внимательный читатель обратит внимание на то, что существует опасность того, что крылья каркаса могут сложиться под напором ветра. Чтобы избежать этого, делается следующее. Отрежьте кусок рейки длиной около 20,32 см и укрепите его посередине основной рейки с ее задней стороны. К ее концам приклейте тростниковые элементы, как показано на фрагменте I (рис. 14). Это предохранит крылья от смещения во время полета змея.
Следующий шаг – изготовление обтяжки. Ее очертание показано на фрагменте J (рис. 14). Надо взять легкую, но плотную бумагу (рекомендуется пергамент). Она обычно бывает в листах, которые следует склеить. Положите каркас на бумагу и обведите его по контуру мягким карандашом. Прибавьте вокруг запас на подгиб в 5,08 см. Вдоль края подгиба сделайте прорези. С ними будет удобнее устанавливать обтяжку. Вырежьте туловище и головку бабочки из картона, из которого делают почтовые открытки (см. фрагменты J и К, рис. 14). Обтяжку раскрашивают яркими масляными красками. В качестве фона хорошо использовать алюминиевую краску. После того как краска подсохнет, приклейте обтяжку к каркасу, подгиб оберните вокруг полукруглых элементов и внутренних стяжек. Старайтесь получить ровную, плотно натянутую поверхность. Потом приклейте туловище бабочки. Поверните змея и с его обратной стороны приклейте к гнутым элементам и обтяжке на равных расстояниях полоски размером 2,54 х 6,35 см, как показано на фрагменте L (рис. 14).
Уздечка прикрепляется к точкам X (рис. 14). Для нее возьмите прочный шнур длиной 152,4 см. Важно заметить, что уздечка крепится к точкам соединения элементов (см. рис. 14). Там показаны свободные петли, чтобы не затемнять чертеж. На самом деле эти петли должны быть плотными. Они расположены в самых прочных местах каркаса. Если это правило не выполнить, то каркас может сломаться. Как можно заметить, для того чтобы прикрепить уздечку, надо проткнуть обтяжку. Это надо сделать осторожно и наклеить в нужных местах шайбы из картона, чтобы обтяжка не порвалась.
Линь для запуска змея крепится к уздечке рифовым и беседочным узлами. Это позволит регулировать угол наклона змея и добиться лучших летных качеств. Более детально это объяснено в главе 8.
Для такого змея нужен хвост длиной 152,4 см. Детали его изготовления описаны в разделе "Украшения".
"Двойная бабочка"
Этот оригинальный змей представляет собой усложненную конструкцию змея, описанного выше. Каркас такого змея более сложный, поэтому надо отнестись к его изготовлению со всем вниманием и точно следовать инструкциям.
Основная рейка А – деревянная, сечением 0,95 х 0,95 см и длиной 60,96 см. Она должна быть прямой и не иметь изъянов. Криволинейные элементы главных крыльев В и С делают из круглого тростника диаметром 8 мм. Каждый кусок тростника длиной 139,7 см. Для облегчения каркаса примерно треть сечения тростника можно снять острым ножом. Прежде чем гнуть, тростник надо вымачивать в воде не менее часа.
Отметьте на тростниковой палочке В точку, отстоящую на 40,64 см от конца, и прикрепите ее в этой точке к основной рейке на расстоянии 7,62 см от ее верхнего конца. Потом согните ее так, чтобы прикрепить к основной рейке на расстоянии 7,62 см от нижнего ее конца. Свободный конец элемента должен составлять 17,15 см.

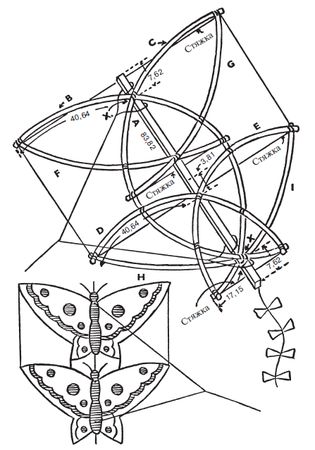

Рис. 15. "Двойная бабочка"
Привязывайте тростник тонкой прочной нитью. Расстояние между основной рейкой и выгнутым элементом в его середине должно быть около 19,05 см. Элемент С крепится так же.
Отметьте карандашом середину основной рейки. Положите на нее линейку перпендикулярно основной рейке и сделайте отметки на элементах В и С. Вторые криволинейные элементы, D и Е, делаются из круглого тростника диаметром 8 мм, обработанного так же, как элементы В и С. Их длина – по 82,55 см. Элемент D крепится концом к нижнему концу элемента, образующего главное крыло. Согните элемент D так, чтобы он прошел на 3,81 см ниже середины основной рейки. Эта точка должна отстоять от верхнего конца элемента D на 40,64 см. Прикрепите этот элемент к основной рейке в этой точке. Элемент Е крепится к низу элемента главного крыла В, затем идет в точку пересечения основной рейки и элемента D. Потом сгибайте верхние части элементов D и Е так, чтобы их концы расположились на 0,95 см ниже карандашных отметок на криволинейных элементах В и С.
Крылья F и G выполняются из тростника диаметром 5 мм. Каждое длиной 72,39 см. Прикрепите F к верхнему концу В, согните его так, чтобы он прошел под элементом С в точке, отстоящей на 3,81 см выше карандашной отметки на основной рейке, где он и закрепляется. Элемент G крепится к верху крыла С, а потом гнется так, чтобы он прошел над В, и крепится к тому месту, где F пересекает основную рейку. Концы элементов F и G крепят к точкам, отстоящим на 0,95 см выше карандашных меток на элементах В и С.
Теперь надо добавить элементы Н и I. Они вырезаются из тростника диаметром 5 мм и имеют длину 48,26 см каждый. Привяжите их концами к верхним концам элементов D и Е. Согните Н, пропустите его под Е и над В и закрепите на основной рейке в месте крепления других криволинейных элементов. Элемент I пропускают над D и С и крепят в той же точке основной рейки. Все точки крепления показаны на рис. 15. Полезно в точках крепления срезать тростник так, чтобы придать ему плоскую поверхность, что увеличивает прочность стыков. Обвязку надо хорошо промазать клеем. Прежде чем двигаться дальше, хорошо проверьте симметрию каркаса относительно основной рейки.
Далее надо придать каркасу вогнутую форму. Это можно сделать, аккуратно сгибая его и устанавливая стяжки. Стяжки привязаны к концам каркаса (см. рис. 15). Они располагаются снизу и не касаются основной рейки. Глубина изгиба верхней части крыльев, считая от стяжки, должна быть равна 5,08 см. Меньшие крылья тоже стянуты стяжками, как показано на рис. 15. Это помогает лучше распределить нагрузку от ветра в полете.
Для обтяжки берут пергаментную бумагу в листах. Их можно склеить. Положите на лист каркас и очертите его карандашом. Вырежьте обтяжку, сделав отступ по всему периметру на 5,08 см. Сделайте надрезы по краям, чтобы облегчить наклейку обтяжки на каркас. Может показаться, что легче сделать обтяжку перед тем, как выгибать каркас. Вырежьте из картона две бабочки, каждая длиной 35,56 см, руководствуясь рис. 15.
Теперь покрасьте обтяжку яркими красками. Один из вариантов дизайна представлен на рис. 15. Цветовая гамма состоит из синего фона, темного туловища и золотых или серебряных пятен и волнообразных полос. Можно сделать пятна из металлической фольги, наклеить их на бумагу, и они будут отражать солнечный свет.
Приклейте обтяжку к каркасу, подворачивая оставленный подгиб. Приклейте бабочек. Прикрепите к основной рейке четыре ежика для чистки бутылок для усов бабочки. К низу основной рейки привязывают хвост длиной 198,12 см.
Для уздечки берут шнур длиной 167,64 см. Прикрепите его к основной рейке в точках, помеченных буквой X на рис. 15. В обтяжке делаются отверстия, для того чтобы пропустить шнур уздечки. Наклейте в этих местах картонные шайбы, чтобы обтяжка не рвалась.
Линь для запуска змея крепится к уздечке беседочным и рифовым узлами. И наконец, надо наклеить кусочки изоляционной ленты на торцы реек каркаса. Они смягчат удар, если воздушный змей упадет на землю.
