1.1.3. Лесные материалы
В практике электросетевого строительства применяются лесные материалы, в основном круглые лесоматериалы и пиломатериалы. По размерам поперечного сечения пиломатериалы подразделяются на доски, бруски и брусья (толщина и ширина более 100 мм).
Деревянные опоры ВЛ изготовляют из сосны и лиственницы. В отдельных случаях применяют также ель, кедр, пихту. В связи с тем что непропитанная сосна гниет через 3–4 года, а ель еще быстрее, опоры ВЛ изготовляют только после пропитки древесины специальными противогнилостными веществами – антисептиками. В качестве консервантов используются высокоэффективные медно-хромо-мышьяковые (ССА) составы. Опоры, пропитанные ССА, используются при строительстве линий электропередачи напряжением 0,4-10 кВ.
Использование изоляционных свойств древесины позволяет снизить число изоляторов и отказаться от грозозащитного троса. Кроме того, при необходимости, допускается совместная подвеска линий 0,4; 10 кВ и уличного освещения. В среднем срок службы пропитанных опор, находящихся в контакте с почвой, составляет до 45 лет. Пропитанные детали не следует обрабатывать; в крайнем случае, затесанное место или просверленное отверстие необходимо тщательно антисептировать.
Лиственница зимней рубки хорошо противостоит загниванию, и ее иногда применяют непропитанной. Опоры из лиственницы служат 15–20 лет. Недостатки древесины – большие колебания прочности, пороки (сучки, косослой, трещины, гнили и пр.), гигроскопичность, уменьшение прочности при повышенной влажности, уменьшение размеров при сушке, возгорание, расщепление от ударов молнии.
Физико-механические свойства используемой древесины приведены в табл. 1.15, а объемы лесоматериалов – в табл. 1.16 и 1.17.
Таблица 1.15
Физико-механические свойства древесины
Примечание. Прочность древесины дана при стандартной влажности 12 %. С увеличением влажности прочность снижается.

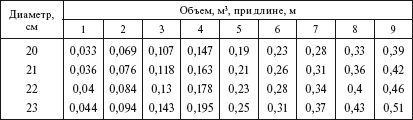

Таблица 1.16
Объем круглых лесоматериалов в зависимости от длины и диаметра бревен

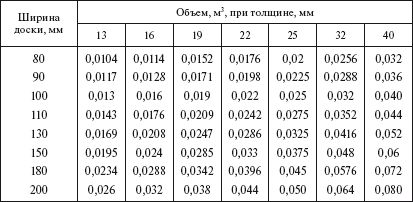

Таблица 1.17
Объем обрезных досок длиной 10 м
1.2. СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЭЛЕМЕНТЫ ПОД ОПОРЫ ВЛ
1.2.1. Фундаменты
Конструкция фундаментов выбирается в соответствии с типом опоры, действующей на фундамент нагрузкой, а также характеристикой грунта, в который будет заделан фундамент.
В качестве фундаментов опор применяются монолитный бетон, сборный железобетон, сваи и в некоторых случаях – металлические фундаменты. У железобетонных опор, нижний конец стойки которых заделывается в грунт, фундаментом служит низ стойки, иногда усиленный ригелями.
Деревянные опоры всех типов устанавливаются без фундаментов.
Для стальных и некоторых видов железобетонных опор на оттяжках наибольшее распространение получили железобетонные сборные фундаменты, устанавливаемые в котлованы. При изготовлении на заводе фундаменты поступают на линию или в виде готовых к установке конструкций (подножников, свай, плит, ригелей, ростверков), или в виде отдельных деталей (рис. 1.1).
Широкое применение железобетонных подножников заводского изготовления возможно в грунтах почти всех категорий, что резко снижает трудоемкость устройства фундаментов, а также объемы земляных работ, расход бетона и в конечном счете стоимость сооружения. Применение железобетонных подножников заводского изготовления позволяет выполнять сооружение фундаментов под опоры ВЛ практически в любое время года.

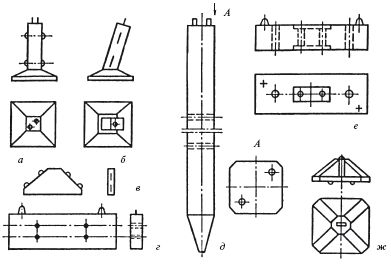

Рис. 1.1. Детали сборных железобетонных фундаментов опор ВЛ: а – прямой подножник; б – наклонный подножник; в – пригрузочная плита; г – ригель; д – свая; е – ростверк; ж – анкерная плита для крепления оттяжек
С целью ограничения числа типов железобетонных подножников и свай, предназначенных для массового изготовления на заводе, они унифицированы. Шифровка фундаментов основной номенклатуры определяется буквой Ф – фундамент и цифрой, которая указывает типоразмер фундамента. Специальные фундаменты имеют после первой буквы в шифре дополнительную букву С, укороченные – К, повышенные – П. После цифры, обозначающей типоразмер фундамента, через дефис проставляется буква или цифра, указывающая на его применение:
А – под анкерно-угловые опоры; О – под стойки опор с оттяжками; 2 – под опоры с башмаками, имеющими два отверстия; 4 – под опоры с опорными башмаками, имеющими четыре отверстия. В случае установки на фундаментах неосновных вариантов наголовников (с болтами диаметром 48 мм или болтами длиной 350 мм) после буквы А основного шифра через дефис проставляются цифры соответственно 48 или 350.
Примеры шифровки:
Ф4-А – фундамент 4-го типоразмера под анкерно-угловую опору;
ФС 2–4 – фундамент специальный 2-го типоразмера под опору с башмаками, имеющими четыре отверстия, т. е. фундамент с четырьмя болтами;
ФК 1–0 – фундамент укороченный 1-го типоразмера под стойку опоры на оттяжках.
Для шифровки фундаментов дополнительной номенклатуры к шифру основного фундамента добавляют букву:
в шифре вариантов фундаментов с модернизированным оголовком после буквы А добавляется буква М – модернизированный, например Ф3-АМ, Ф5-АМ;
в шифре вариантов фундаментов со сварным или болтовым соединением стойки с нижней частью после букв ФП и ФС добавляется буква С, обозначающая сварной, или буква Б – болтовой вариант.
Например, ФПС5-А – вариант повышенного фундамента ФП5-А со сварным соединением стойки и нижней части; ФСБ2-4 – вариант специального фундамента ФС-4 с болтовым соединением стойки и нижней части.
Для изготовления железобетонных фундаментов применяется бетон марок 200, 300 и 400 (по прочности на сжатие), приготовленный на портландцементе. При наличии на трассе агрессивных к бетону грунтовых вод для приготовления бетона применяется цемент, стойкий к конкретному виду агрессии.
Для армирования железобетонных фундаментов применяется арматура из горячекатаной углеродистой или низколегированной стали. Для линий электропередачи, строящихся в районах с расчетной наружной температурой воздуха до -30 °C, разрешается применять арматуру из кипящих сталей; для линий, строящихся в районах с расчетной температурой воздуха от -30 до -40 °C, разрешается применение арматуры из полуспокойной стали, а для районов с температурой ниже -40 °C – только из стали спокойной плавки.
Для промежуточных и анкерно-угловых стальных опор основным конструктивным элементом фундаментов принят подножник грибовидной формы, а для анкерно-угловых опор и опор с оттяжками применяются подножники с наклонными стойками, ось которых является продолжением пояса опоры и оси оттяжки. Это резко снижает горизонтальные нагрузки на фундамент. Для крепления оттяжек вантовых опор применяются также составные фундаменты с навесными плитами прямоугольного сечения. Эти фундаменты получаются сочетанием грибообразного подножника и навесных плит.
Выбор типов фундаментов производится на основании установочных чертежей, разработанных для каждого типа опоры. На установочных чертежах приводятся: план расположения фундаментов; привязка ригелей, пригрузочных плит; район по гололеду и скоростной напор ветра, а для анкерно-угловых опор – угол поворота на линии. На чертежах фундаментов указывается степень уплотнения грунта засыпки.
Под анкерно-угловые опоры разработано семь типов фундаментов: Ф1-А; Ф2-А; Ф3-А; Ф4-А; Ф5-А; Ф6-А и ФС. Под промежуточные и промежуточно-угловые опоры разработаны шесть типов фундаментов: Ф1; Ф2; Ф3; Ф4; Ф5; Ф6 и фундамент типа ФС.
При прохождении трассы ВЛ в районах рек, болот, по косогорам применяются повышенные составные подножники типа ФП со сварным – С или болтовым – Б соединениями стойки с нижней частью. Основные типы, характеристики сборных железобетонных фундаментов и подножников для ВЛ 35-500 кВ приведены в табл. 1.18-1.21.

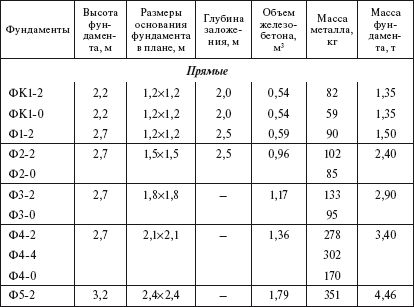

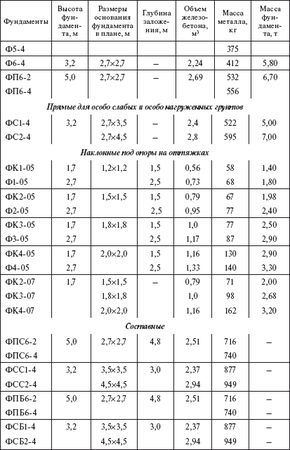

Таблица 1.18
Фундаменты под промежуточные опоры ВЛ 35-500 кВ

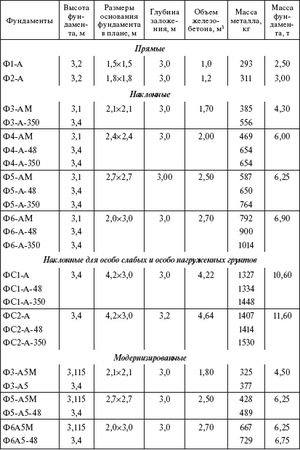

Таблица 1.19
Фундаменты под анкерно-угловые опоры ВЛ 35-500 кВ
