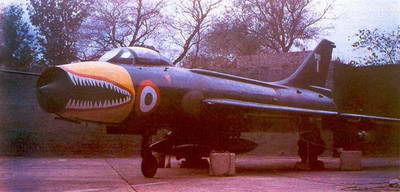

Самолет Су-7БМ ВВС Индии
Герметическая кабина летчика - вентиляционного типа. Фонарь образован трехсекционным неподвижным козырьком (с плоским лобовым бронестеклом) и откатывающейся назад подвижной части. В кабине устанавливается катапультное кресло КС-3, КС-4 или КС-4У-22.
Горизонтальное оперение - цельноповоротное, с углом стреловидности 55° по 1 /4 линии хорд. Вертикальное оперение состоит из форкиля, составляющего единое целое с фюзеляжем и киля с рулем направлением (стреловидность - 55° по 1/4 линии хорд).
Шасси - трехопорное, с передним колесом. Главные опоры убираются в крыло поворотом в сторону фюзеляжа. На них применены тормозные колеса высокого давления КТ-69 (880 х 230 мм). Передняя опора имеет нетормозное колесо высокого давления К238 (570 х 140 мм). На всех опорах применена рычажная подвеска колес. Модификация Су-7БКЛ снабжена колесно-лыжным шасси, позволяющим эксплуатировать самолет с грунтовых слабоподготовлнных аэродромов (колеса главных опор дополнены небольшими лыжами, воспринимающими часть нагрузки при движении самолета по мягкому грунту или снегу).
Силовая установка. Один ТРДФ АЛ-7Ф1 (9600 кгс). Диаметр двигателя с приводными агрегатами 1250 мм, длина (от носка кока компрессора до среза створок реактивного сопла) 6615 мм, сухая масса 2010 кг. Удельный расход топлива на крейсерском режиме 0,89 кг/кгс.ч, на режиме "полный форсаж" - 2,3 кг/кгс-ч.
На самолетах Су-7БКЛ и Су-7у возможно применение пороховых стартовых ускорителей СПРД-10 (2 х 3000 кгс).
Общесамолетные системы. Гидравлическая система с рабочим давлением 215 кг/см2 обеспечивает выпуск и уборку шасси, закрылков, тормозных щитков, работу конуса воздухозаборника, противопомпажных створок, питание бустеров, управление стабилизатором элеронами и рулем направления. Источником питания гидросистемы является установленный на коробке приводов плунжерный насос НП26/1 или НП34-1Т. В дублирующую гидросистему параллельно основному насосу включен аварийный насос НП27 или НС-3 с электроприводом.
Полная емкость топливной системы - 4695 л (в четырех фюзеляжных, двух крыльевых и двух подвесных топливных баках).
Целевое оборудование. Самолет оснащен радиолокационным дальномером СРД-5М, оптическим прицелом АСП-5НД, системой предупреждения о радиолокационном облучении "Сирена"2, системой опознавания "свой-чужой" СРО-2М.
Вооружение. Две пушки НР-30 (30 мм, 2 X 70 снарядов), НАР, бомбы массой до 500 кг. Максимальная масса бомбовой нагрузки 2000 кг.
Летно-технические характеристики САМОЛЕТА Су-7Б
РАЗМЕРЫ:
размах крыла, м 9,31
длина самолета, м 18.05
высота самолета, м 4,99
площадь крыла, м? 34,0
угол стреловидности крыла по передней кромке 62°
МАССЫ И НАГРУЗКИ, кг.
максимальная взлетная 13 830
нормальная взлетная 13 600
пустого 8370
ЛЕТНЫЕ ХАРАКТЕРИСТИКИ:
максимальная скорость, км/ч 2120
практический потолок, м 15 150
максимальная скороподьемность, м/с 160
практическая дальность полета с ПТБ и 1000 кг боевой нагрузки, км 1875
длина разбега, м 1350-1450
длина пробега с тормозным парашютом, м 900-1000
Боевое применение. Высокие требования к живучести и надежности, заложенные в конструкции, впоследствии оправдали себя в ходе многочисленных больших и малых войн, в которых участвовали эти истребители-бомбардировщики.
К минусам Су-7Б и его модификаций следует отнести высокую посадочную скорость (более 300 км/ч), плохой обзор из кабины по направлению вперед-вниз, большое (до 6 с.) время ввода форсажной камеры, что несколько ограничивало ее использование в воздушном бою. Малый запас кислорода позволял производить не более шести повторных запусков двигателя при полете на большой высоте.
Неприятности вызывал и "подхват" - явление самопроизвольного резкого увеличения перегрузки до величины более 6 при выполнении самолетом форсированных разворотов.
Отсутствие необходимого навигационно-прицельного оборудования затрудняло использование Су-7Б на малой высоте ночью и в сложных метеоусловиях (впрочем, в СМУ под облаками самолет был способен успешно решать боевые задачи).
Су-7 широко использовались в качестве летающих лабораторий для отработки оборудования, вооружения, средств спасения, новых аэродинамических компоновок и т. д. Так, в ЛИИ летал экспериментальный Су-7Б с цельноповоротным ПГО, на другом "Су" в носовой части был установлен вертикальный киль.
Ближайшими аналогами Су- 7Б являлись американские истребители-бомбардировщики Норт Америкен F-100C/D "Супер Сейбр" (1955 и 1956 г.) и Фэрчайлд F-105D/D "Тандерчиф" (1956 и 1959 г.). "Супер Сейбр" Су-7Б превосходил, практически, по всем ЛТХ и имел приблизительно равноценное вооружение и характеристики БРЭО. "Тандерчиф" имел близкие к Су-7Б летные характеристики, однако за счет большей тяговооруженности и совершенной аэродинамики "Су" обладал несколько лучшей маневренностью. "Тандерчиф", в отличие от Су-7Б, был способен поражать наземные цели в любых метеоусловиях, а также осуществлять всепогодный перехват воздушных целей, используя комплексную систему навигации и управления оружием, в состав которой входила БРЛС (ко времени создания Су-7Б отечественная радиоэлектронная промышленность была не способна создать аналогичное оборудование, "вписывающееся" в планер истребителя, а подвеска БРЛС "Пума" под фюзеляжем существенно снижала ЛТХ). Кроме того, более тяжелая американская машина могла нести более мощное вооружение (до 5500 кг), в состав которого входили УР AGM-12C "Булпап" и AGM-78B "Шрайк". Однако по точности бомбометания при визуальном прицеливании (в том числе и на сложных видах маневра) Су-7Б не уступал "Тандерчифу", превосходя его по точности применения НАР. У "Су" были лучше характеристики управляемости при полете на предельно малых высотах, что особенно важно при преодолении ПВО противника и штурмовке наземных целей. Опыт боевого применения F-105 во Вьетнаме выявил низкую боевую живучесть этой машины, по сравнению с которой Су-7Б, также участвовавший в многочисленных локальных войнах, оказался более "стойким".
В 1967 г., в ходе "шестидневной войны" между арабскими государствами и Израилем, египетские истребители-бомбардировщики практически не применялись: арабская авиация была уничтожена на земле.
3 декабря 1971 г. вспыхнул индо-пакистанский конфликт, в котором на истребители-бомбардировщики Су-7Б выпала основная тяжесть "работы" по непосредственной поддержке наземных индийских войск.
Уже 4 декабря, на второй день войны, Су-7БКЛ четырех эскадрилий под прикрытием истребителей МиГ-21 нанесли массированные бомбовые удары по узловым железнодорожным станциям на территории Пакистана. Совместно с истребителями-бомбардировщиками "Хантер" и бомбардировщиками "Канберра", действовавшими ночью, Су-7БКЛ участвовали в подавлении пакистанской авиации на земле. Так, эскадрилья индийских ВВС в ходе первого же налета на авиабазу Шоркот уничтожила два бомбардировщика В- 57, один истребитель "Мираж"3 и два F-86.
Су-7БКЛ, снабженные АФА, активно привлекались к ведению воздушной разведки, что всегда было сопряжено с большим риском. Так, самолет, пилотируемый командиром 32-й эскадрильи X. Мангатом, был перехвачен пакистанскими истребителями J-6 (МиГ-19 китайского производства), которые атаковали индийский самолет при помощи У Р AIM- 9В "Сайдуиндер". Одна из ракет взорвалась в сопле двигателя: был почти полностью разрушен руль направления; стабилизатор, элероны и закрылки были серьезно повреждены, однако индийский летчик сумел довести израненный самолет до своего аэродрома, выполнить посадку и доставить командованию ценную разведывательную информацию (сейчас хвостовая часть этого истребителя-бомбардировщика находится в музее индийских ВВС в г.Палам). Были и другие случаи поражения индийских истребителей-бомбардировщиков УР "Сайдуиндер", однако ни один Су-7БКЛ не был потерян в результате действий авиации противника.
В свою очередь Су-7БКЛ также наносили ущерб пакистанским истребителям в воздушных боях.
