Часть самолетов Q-5-I для ВМФ Китая могла нести на подфюзеляжных узлах подвески две торпеды или противокорабельных ракеты С-801 (под крылом), способных совершать полет на малой высоте (20 м). Состав БРЭО был дополнен доплеровским измерителем угла скольжения и сноса.
Специально для ВВС Пакистан была создана экспортная модификация А-5С (А-5-111), поставки которой начались в январе 1983 года и завершились в январе 1985-го. Пакистан получил 20 вновь построенных самолетов А-5С и 32 самолета, переоборудованных из серийных Q-5-I. На них установили усовершенствованное БРЭО, катапультное кресло Мартин-Бейкер PKD10, обеспечивающее спасение летчика при нулевой скорости и высоте, удлиненные подкрыльевые пилоны, допускающие подвеску УР класса "воздух-воздух"

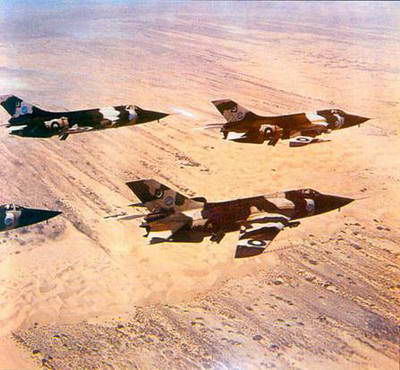

Самолеты А-5 ВВС Пакистана в групповом полете

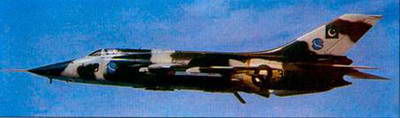

Штурмовик А-5 ВВС Пакистана
AIM-9 "Сайдуиндер" и другого вооружения западного производства, имеющегося в ВВС Пакистана. В дальнейшем 24 А-5С были поставлены Бирме, еще 24 самолета заказала Бангла-Деж и 24 Северная Корея (на этих машинах установлено оборудование и вооружение только китайского производства).
В январе 1985 года был сертифицирован самолет Q-5-IA, предназначенный для ВВС Китая. Он оснащен новым оптическим стрел- ково-бомбардировочным прицелом, двумя дополнительным под- крыльевыми узлами для бомб калибром до 500 кг и топливными баками увеличенной емкости с системой заправки топливом под давлением. Модификация Q-5-II отличается от самолета Q-5-IА наличием усовершенствованной системы оповещения о радиолокационном облучении.
В середине 1980-х годах совместно с английской фирмой "Флайт Рефьюлинг" исследовалась возможность оснащения самолетов Q-5 системой дозаправки в воздухе (методом "шланг-конус"). В качестве самолета-заправщика рассматривался вариант дальнего бомбардировщика Н-6 (Ту-16). Однако это программа не получила дальнейшего развития.
В 1986 году началась реализация китайско-французской программы Q-5K "Конг Юн", ориентированной на ВВС Китая и предусматривающей установку на самолет французского БРЭО и авионики. В 1990 году работы но проекту Q-5K были прекращены. Однако, продолжалась другая программа модернизации самолета, начатая 1 августа 1986 года, когда с итальянской фирмой "Алениа" было подписано соглашение об установке на истребитель-бомбардировщик Q-5-II навигационно- прицельной системы, созданной для итало-бразильского истребителя-бомбардировщика АМХ. Первый самолет, переоборудованный из серийного истребителя- бомбардировщика, и получивший название А-5М, совершил первый полет 30 августа 1988 года. 17 октября того же года он был потерян в результате авиационной катастрофы. Второй прототип поднялся в воздух 8 марта 1989 года, а 19 февраля 1991 года его испытания успешно завершились. В дальнейшем самолет продолжал совершенствоваться. В 1992 году на нем установили новое катапультное кресло Мартин-Бейкер, контейнер с системой РЭБ фирмы "Алениа", двигатель WP6A III с ресурсом, увеличенным со 150 до 300 часов.
Вероятно, А-5М станет первым китайским боевым самолетом, в конструкции которого будут реализованы элементы технологии "Стелс": для уменьшения радиолокационной заметности часть обшивки планера предполагается выполнить из специальных радио- поглощающих композиционных материалов китайской разработки. Другим новшеством должна стать штанга-топливоприемник системы дозаправки в полете. В состав БРЭО предполагается ввести лазерный дальномер, более мощную систему постановки активных радиопомех и очки ночного видения, совмещенные с нашлемным индикатором. В дальнейшем вооружение самолета будет дополнено корректируемыми авиабомбами с лазерным полуактивным наведением.
Схема истребителя-бомбардировщика NAMC Q-5 (А-5)
Построено около 1000 самолетов, в том числе более 100 - на экспорт. Стоимость одного истребителя-бомбардировщика (в экспортном варианте) оценивается в 5 млн долларов.
Конструкция. Самолет выполнен по нормальной аэродинамической схеме со среднерасполо- женным крылом, боковыми воздухозаборниками и двумя ТРДФ в хвостовой части фюзеляжа.
Фюзеляж - цельнометаллической конструкции, состоит из передней и задней состыкованных частей. Его форма выполнена в соответствии с правилом площадей. Имеется надфюзеляжный гаргрот. В нижней средней части фюзеляжа расположен воздушный тормоз с гидравлическим приводом. На нижней части фюзеляжа установлены два аэродинамических гребня.
Кабина летчика - герметизированная, имеет частичное противопульное бронирование. Остекление фонаря обеспечивает обзор вперед-вниз на угол 13,5°. Летчик размещается в катапультном кресле, обеспечивающим спасение в диапазоне скоростей 250- 850 км/ч.
Крыло - многолонжеронное, с углом стреловидности 52,5° по 1/4 линии хорд, угол поперечного V равен 4°. Имеются три узла крепления к фюзеляжу. На полуразмахе вдоль всей хорды крыла установлены аэродинамические гребни. Закрылки выдвижные бесщелевые. Элероны с внутренней балансировкой снабжены гидроприводом и способны отклонятся на угол 18,5° вверх и вниз. На каждом элероне установлены триммеры.
Руль направления имеет ручное управление (без бустера). Триммер руля направления имеет электрическое управление. Стабилизатор - цельноповортный (способен отклонятся на 12,5° вверх и 30° вниз). Под обтекателем в корневой части киля расположен тормозной парашют, который может вводится в полете.
Шасси - трехопорное, с носовым колесом. Одноколесные стойки оснащены воздушно-масляными амортизаторами. Основные стойки убираются в ниши, расположенные в крыле. Для уменьшения объема ниши колесо носовой неуправляемой стойки располагается в горизонтальном положении. Пневматики основных стоек (размер 830 х 205 мм) оснащены пневматической тормозной системой. На носовой стойке установлена рулежная фара. С левой стороны фюзеляжа перед нишей носовой стойки шасси расположена посадочная фара.
Силовая установка. На самолете Q-5 установлено два ТРДФ WP6 (2 х 3250 кгс) или WP6A (2 х 4600 кгс), размещенные в хвостовой части фюзеляжа. Они оснащены регулируемыми соплами с гидроприводом створок. Боковые нерегулируемые воздухозаборники имеют небольшие отсекатели для отвода пограничного слоя фюзеляжа. Емкость трех передних и двух задних фюзеляжных топливных баков - 3648 л. На двух внутренних и двух внешних подкрыльевых пилонах могут устанавливаться сбрасываемые топливные баки емкостью, соответственно, 760 и 400 л.
Общесамолетные системы. На самолете установлены две независимые гидросистемы с рабочим давлением 210 кгс/с. Основная гидросистема предназначена для уборки и выпуска шасси, отклонения закрылков и воздушного тормоза, управления соплами. Вторая гидросистема обеспечивает управление элеронами, рулем направления, стабилизатором и аварийной системой выпуска шасси.
В электрической системе постоянного тока напряжением 28 В имеются два стартера-генератора мощностью по 6 кВт с приводом от двигателя и два инвертора для питания цепей однофазного (115 В) и трехфазного (36 В) переменного тока с частотой 400 Гц.
Герметизированная кабина оснащена системой кондиционирования воздуха.
Целевое оборудование. На Q-5-I радиостанция метрового диапазона СТ-3; радиокомпас WL-7; низковысотный радиовысотомер WG-4; гирогоризонт LTC-2; система радиоопознавания "свой-чужой" YD-3; приемник сигналов маркерного маяка ХС-6; радиодальномер; оптический стрелково-пушечный прицел SH-1J или ABS1A (обеспечивают бомбометание с горизонтального полета и пикирования, стрельбу из пушек и пуск НАР).
На самолете А-5М установлены два цифровых вычислителя фирмы "Зингер", дуплексная шина данных, соответствующая стандарту MIL/STD-1553B, радиодальномер "Пойнтер"2500, инерциальная навигационная система Литтон LN-39A, цифровой вычислитель воздушных данных, индикатор на лобовом стекле Алениа HUD-35, система РЭБ RW-30.
Вооружение. Две пушки 23-2К (23 мм, 2 х 100 снарядов) расположены в корневых частях крыла. Имеется 10 узлов внешней подвески. На каждом подфюзеляжном узле могут подвешиваться бомбы массой до 250 кг (китайские боеприпасы 250-2 или 250-3, американские Мк.82 или "Снекай", французские "Дюрандаль"). Бомбовая нагрузка на внутренних подкрыльевых узлах может состоять из бомб калибром до 340 кг (в частности, РБК BL755). Некоторые самолеты ВМФ Китая могут нести на этих узлах ПКР С-801.
Неуправляемое ракетное вооружение включает блоки с 8 НАР 57-1 (57 мм), 7 НАР калибром 68 мм, 7 НАР 90-1 (90 мм) или 4 НАР 130-1 (130 мм).
Самолеты Q-5 последних серий, а также А-5М могут оснащаться УР "воздух-воздух" с ТГС PL-2, PL-2B, PL-5B, AIM-9 "Сайдуиндер" или Матра R.550 "Мажик". Возможна подвеска одной тактической ядерной бомбы мощностью 5-20 кт. Всего имеется более 22 вариантов боевой нагрузки.
На истребителе-бомбардировщике А-5М число узлов внешней подвески увеличено до 12.
