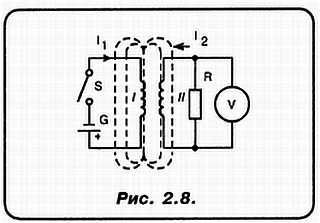

Смотри, Незнайкин, чтобы увеличить эффект, я изобразил проводник, выполненный в виде катушки и обозначенный римской двойкой, который подвергается воздействию магнитного поля, наводимого (индуцированного) катушкой, обозначенной римской единицей. Как ты думаешь, что произойдет в этом случае?
"Н": Полагаю, что во вторичной катушке возникает ток I2. который создаст на резисторе R соответствующее падение напряжения, что немедленно зафиксирует вольтметр V.
"А": То же самое полагали десятки исследователей XVII и XVIII веков. И жестоко просчитались. Вольтметр не покажет НИЧЕГО.
"Н": Но почему!?…
"А": Да потому, что Природа распорядилась так, что ток I, возникает в вышепреведенной схеме, если мы… выключили первую цепь, то есть ту часть схемы, которая содержит батарейку, выключатель и электромагнит! Но ток I2 возникает ненадолго. Наблюдатель увидит бросок напряжения, а затем стрелка снова покажет НУЛЬ!
"Н": Ну, а что произойдет, если снова замкнуть первичную цепь?
"А": А то же самое! За одним исключением… Бросок напряжения будет иметь ОБРАТНУЮ полярность!
Отсюда следует один из фундаментальнейших выводов - ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ, ИМЕЮЩЕЕ ПЕРЕМЕННЫЙ ВО ВРЕМЕНИ ХАРАКТЕР, СПОСОБНО ИНДУЦИРОВАТЬ ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ ВО ВТОРИЧНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ, НЕ СВЯЗАННОЙ НЕПОСРЕДСТВЕННО С ПЕРВИЧНОЙ ЦЕПЬЮ!
"Н": …Иначе, чем посредством самого этого электромагнитного поля?
"А": Браво, Незнайкин! Я и хотел, чтобы к этой мысли ты пришел сам! Само явление наведения вторичного тока первичным и носит название ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ!
"Н": "И он стал умнее, чем он был!". Это я, в данном случае, о себе самом! Дружище, хватит на сегодня! Все это должно утрамбоваться в моей голове!
"А": Понимаю и согласен! До встречи, дружище!
Глава 3. Индуктивность… Добротность… Резонанс…
"Аматор": Заходи-заходи, дружище!
"Незнайкин": У тебя, как ты мне признался по телефону, есть время, а у меня и время, и желание продолжить разговор на тему электромагнитной индукции!
"А": "Я очень счастлив и рад за вас!". Полагаю, что продолжить разговор об электромагнитной индукции просто необходимо, поскольку с ее характером следует познакомиться поближе. А характер у нее весьма упрямый!
"Н": В каком смысле - "упрямый"?
"А": Да в самом, что ни на есть, прямом! Дело в том, что наведенный во вторичной обмотке, иначе говоря, ИНДУЦИРОВАННЫЙ ТОК I2 ВСЕГДА находится в противофазе с индуцирующим током I,! Если индуцирующий ток увеличивается в одном направлении, то индуцированный ток - течет в противоположном направлении, как бы препятствуя увеличению первого! А когда индуцирующий ток уменьшается, индуцированный ток течет В ТОМ ЖЕ НАПРАВЛЕНИИ, как бы препятствуя уменьшению первого! Взгляни на рис. 2.8.
"Н": И ты считаешь, что эту головоломку я запомню и пойму?
"А": Выше голову! Ведь сказанное ранее можно сформулировать и более кратко. Например, так:
ИНДУЦИРОВАННЫЙ ТОК ВСЕГДА ИМЕЕТ ТАКОЕ НАПРАВЛЕНИЕ, КОТОРОЕ ПРОТИВОДЕЙСТВУЕТ ЛЮБЫМ ИЗМЕНЕНИЯМ ИНДУЦИРУЮЩЕГО ТОКА!
Я скажу даже больше, чем БЫСТРЕЕ происходит изменение величины тока в первичной обмотке, тем сильнее реакция вторичной обмотки!
"Н": То есть ВЕЛИЧИНА ИНДУЦИРОВАННОГО ТОКА ПРОПОРЦИОНАЛЬНА СКОРОСТИ ИЗМЕНЕНИЯ ИНДУЦИРУЮЩЕГО ТОКА, а также его ВЕЛИЧИНЕ?
"А": Правильно совершенно!
"Н": Вот тебе и "простой медный провод"! Удивительный эффект!

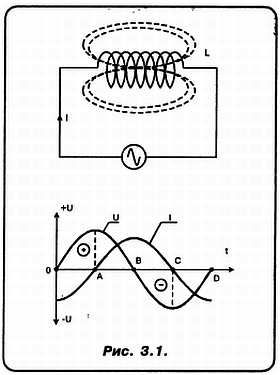

"А": Но и это еще не все!.. Как ты думаешь, что произойдет в такой вот простенькой схемке (рис. 3.1)?
"Н": Сейчас-сейчас, только график набросаю… Готово! Теперь будем рассуждать, как на эпюру напряжения на индуктивности L наложится эпюра тока.
"А": В момент А изменение напряжения во времени (т. е. ΔU/Δt) минимально. Поэтому ток равен НУЛЮ! Затем напряжение на участке АВ падает до НУЛЯ. Но при этом отношение ΔU/Δt - ВОЗРАСТАЕТ! Поэтому генерируемый электромагнитным полем индуктивности L ток I имеет такое направление, чтобы не дать напряжению на выводах индуктивности L упасть до нуля! То есть в этом случае в точке В ток максимален, а его полярность положительна!
Но вот напряжение генератора становится отрицательным. И отношение ΔU/Δt - уменьшается! Ток I по-прежнему положителен, но его величина падает, становясь равной нулю в точке С. В тоже время в этой точке амплитуда отрицательной полуволны напряжения максимальна! Но когда на участке CD амплитуда напряжения падает, генерируемый электромагнитным полем индуктивности ток I возрастает, но теперь этот ток имеет отрицательную полярность, поскольку он препятствует спаданию напряжения на индуктивности до нуля!
"Н": Если я правильно понял, электромагнитная индукция может индуцировать ток даже в своих собственных витках?
"А": Ну конечно. В этом случае это явление именуется как САМОИНДУКЦИЯ!
"Н": Я вспоминаю твой рассказ о временах Пунических войн! Помнишь, ты рассказывал о римском сенаторе, который свои выступления в сенате на тему о проблемах римского плебса, на тему об улучшении торговли, благоустройстве дорог и так далее, заканчивал всегда одной и той же фразой!..
"А": "Карфаген должен быть разрушен!"? То есть ты снова намекаешь на то, какое отношение все наши рассуждения об удивительных свойствах индуктивностей и емкостей имеют к электронике?
"Н": Ты прав, о высокочтительный друг мой!
"А": А вот ты, Незнайкин, не совсем! Только теперь мы подошли к самому интересному. Как ты думаешь… А впрочем, я виноват в том что мы еще ничего не сказали о том, что является основной единицей индуктивности. Так вот, в качестве таковой принят ОДИН ГЕНРИ.
1 ГЕНРИ - это такая индуктивность, при которой изменение напряжение на ее выводах на 1 вольт в течении 1 секунды вызывает появление противодействующего такому изменению тока, равного 1 амперу. Заметим, что вообще 1 генри - это исключительно большая индуктивность, которая нигде не встречается. Поэтому в ходу более мелкие единицы:
1 генри = 1000 миллигенри = 1000000 микрогенри.
А теперь - последнее, Незнайкин! Как мы ранее уже могли убедиться, поскольку при приложении напряжения к индуктивности (из-за присущей ей инерции) происходит отставание тока от напряжения, то говорят, что ток отстает по фазе. Любопытно, что для емкости, ток опережает по фазе напряжение! А теперь - вопросы.
"Н": Ты как-то употребил в разговоре выражение - реактивное сопротивление! Что же это такое и присуще ли оно только емкости?
"А": Нет, не только! Индуктивность тоже характеризуется реактивным сопротивлением. В самом общем смысле этот термин означает, что реактивная мощность, равная произведению мгновенного значения емкостного (или индуктивного) тока на напряжение не преобразуется в тепло! Поскольку она затрачивается не на увеличение амплитуды тепловых колебаний атомов кристаллической решетки, как в случае активного сопротивления, а на изменение интенсивности электромагнитного поля (в индуктивности) или на поляризацию диполей изолятора (в конденсаторе). А это, практически, не носит теплового характера…
"Н": Все это дьявольски интересно!
"А": Еще бы!.. Но в мире слишком много интересного, поверь! А потому не хочешь ли немного пожонглировать?
"Н": Соскучился по цирку? Что предпочитаешь?… Шары, мячи… Может тарелки?…
"А": Расслабься! Посуда останется целой, ручаюсь… И жонглировать мы будем не тарелками или шарами, а… резисторами, конденсаторами и индуктивностями! Причем на бумаге!..
"Н": Как это… как это… как это?..
"А": Очень просто. Мы "разрисуем" целый ряд "простеньких" схемок, состоящих из различных комбинаций R, L и С. После чего ознакомимся с их свойствами… Итак, начнем вот с чего (см. рис. 3.2)… По глазам твоим вижу, Незнайкин, что ты хочешь меня о чем-то спросить!
"Н": А то нет?! Ты мне столько рассказывал, что электрические цепи должны быть замкнуты… А что нарисовал?
"А": Тебя смущает, что точки А и В не соединены между собой? Не сомневайся - превосходно соединены! Эти вот значки, напоминающие "перекладины", "гребешки" и "щеточки", символизируют, ласкающий слух радистов, термин - ЗАЗЕМЛЕНИЕ или КОРПУС!
Реально эти точки всегда располагаются на обшей металлической шине или массивном проводнике. Поэтому, чтобы не загромождать принципиальные электрические схемы, условились общий проводник (провод) или корпус не изображать, а пользоваться особыми условными обозначениями. Один из вариантов таких обозначений ты и наблюдаешь!
