"А": Это полная схема "CRF-230"?

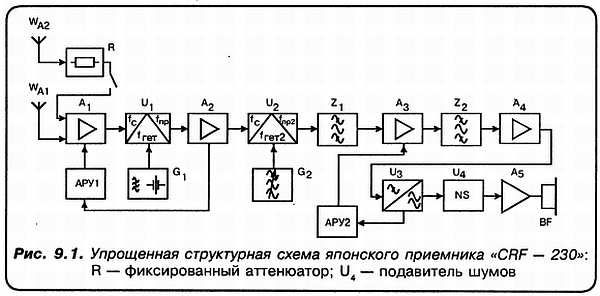

"С": Нет, только упрощенная структурная схема KB-тракта! Подобный же тракт, но для ЧМ (частотной модуляции) имеет диапазон УКВ! Который мы здесь не приводим, чтобы не загромождать рисунок. Нет здесь и структурной схемы СВ - ДВ-блоков.
Подобную же структурную схему имел и всеволновый приемник немецкой фирмы GRUNDIG типа "Satellit-6001".
ВЧ-блок этого приемника позволял принять любую станцию в диапазоне частот от 5 до 30 МГц, не пропустив ни одной! И в этой модели использовался принцип двойного преобразования частоты. В последующие годы использование двойного преобразования частоты стало обязательным не только для "самых-самых" приемников, но прочно внедрилось в схемы значительно более дешевых, так сказать "демократических" моделей! Но в приемнике "Satellit-6001" первая промежуточная частота равна всего 1,85 МГц. За это пришлось заплатить тем. что ослабление зеркального канала в диапазоне КВ на частоте 27 МГц в этом приемнике составило всего… 40 дБ!
"А": Напомните, какое значение ослабления соответствует обычным, одногетеродинным суперам?
"С": Напоминаю… На частоте 12 МГц ослабление по "зеркалке" составляет величину 28–34 дБ!
"Н": А что новенького предложили мировые фирмы в восьмидесятые годы?
"С": В конце 80-х упомянутая уже фирма SONY предложила новые технические и конструктивные решения, позволившие взглянуть на приемники совершенно по-новому! Это касается, например, БЛОЧНЫХ радиоприемников.
Концепция фирмы заключалась в том, что можно даже в малогабаритной аппаратуре обеспечить такие параметры, что прием самых слабых сигналов буквально с "края света" будет вполне реальным делом!
А вот и подтверждение. Приемник фирмы SONY типа "ICF - SW1S"! Его размер - коробка из-под компакт-кассет для магнитофона…
"А": Видеомагнитофона?
"С": Представь себе, самого что ни на есть - АУДИО! И вот надо же!..
Мало того, что эта "кроха" представляет собой всеволновый приемник! Его система настройки на станцию в любом диапазоне длин волн является ЧЕТЫРЕХВАРИАНТНОЙ!
"А": Приехали… Это как же понимать? Какие еще четыре варианта?
"С": Ну, первые два способа знают все. Это - "классическое" вращение ручки настройки, а также и фиксированная настройка на несколько заранее выбранных станций. При этом традиционно применяемая в приемниках "аналоговая" шкала с верньерным устройством заменена жидкокристаллическим дисплеем, на котором индицируется частота принимаемого сигнала, а вместо подстроечных элементов фиксированных настроек предусмотрена электронная память.
"Н": А еще два вида настройки?
"С": Вообще, если известна частота передающей станции, то настроиться на нее можно не только "классическим" способом. "ICF-SW1S" снабжен клавиатурой, подобной кнопочным телефонам. Набрав частоту той или иной станции, оператор - слушатель почти мгновенно "ловит" ее. И, наконец, автоматическая настройка. В этом случае приемник "сам" ведет поиск станции по диапазону. Процесс сканирования прерывается, как только обнаруживается станция. Нажатием кнопки слушатель фиксирует частоту приема.
"А": Не могу себе представить, куда можно поместить конденсатор переменной емкости в таком "малыше"?
"С": Да никуда! Нет там его и никогда не было, смею тебя уверить! Да и гетеродин в приемничке из хитрых-хитрый! Японцы в приемнике весом всего… 230 грамм в качестве гетеродина используют… синтезатор частоты!
"Н": А что это такое?
"А": Прав был "товарищ Сухов", когда утверждал, что "Восток - дело тонкое, Петруха!"
"С": Еще бы не прав!.. Относительно принципа синтеза частоты мы еще побеседуем! Но та же фирма SONY больше всего гордилась в конце 80-х даже не этой удивительной "крохой"!..
"А": Вы меня просто морально убиваете, уважаемый Спец!
"С": …Гордостью специалистов фирмы являлся радиоприемник "CRF - V21". Его возможности до сих пор поражают специалистов! "CRF - V21" способен (кроме всего прочего), принимать со спутника метеотелеметрию и распечатывать карту погоды с помощью малогабаритного встроенного принтера.
Но система индикации и настройки представляет особый интерес.
Великолепный по своим параметрам синтезатор частоты гарантирует точность настройки, а следовательно и необходимую для этого стабильность частоты плюс - минус 10 Гц! И в ручном, и в автоматическом режимах!
На жидкокристаллическом экране, играющем не последнюю роль в этом приемнике, отображается, если это необходимо… СПЕКТР любого участка диапазона, по которому легко узнать, на каких частотах в настоящий момент ведется работа радиостанций. В памяти приемника содержится информация о частотах и времени выхода в эфир 350 радиостанций! Для ориентировки в них, опять-таки применяется ЖК-экран.
"А": Они что, выводятся на экран, как в компьютере?
"С": Да еще в виде многостраничного списка, в котором есть информация о порядковом номере настройки, название станции, ее частота и даже режим приема!
"Н": Что значит "режим приема"?
"С": Нормальный, спутниковый или с распечаткой телеметрии! Кроме того, визуально можно определить, какие из занесенных в память станций в данный момент слышны "хорошо", а какие - "плохо"! Я просто не хочу переутомлять свои голосовые связки, перечисляя прочие многочисленные достоинства этого приемника!
"А": Но это всеволновый приемник?
"С": Суди сам!.. Его диапазон принимаемых частот:
AM - 9-29,99999 МГц;
УКВ ЧМ - 76-108 МГц.
А масса его составляет не более 9,5 кг.
"А":…Хватит, не надо больше! А сколько же может стоить подобное "чудо"?
"С": Мал золотник, да дорог!.. В конце 80-х его цена была около 15000 долларов! И, насколько мне известно, она мало изменилась с тех пор! Дело в том, что этот приемник полюбили военные, профессионалы, обеспеченные радиолюбители, богатые владельцы собственных яхт…А также администраторы - руководители экспедиций. Поэтому сбавлять цену на "CRF - V21" необязательно! Кроме того, приемник просто стоит этих денег!
"А": И подобные приемники создают только японские фирмы?
"С": Сам посуди… Американская фирма ROCKWELL INTERNATIONAL Corp. вышла на рынок специальной и военной аппаратуры со своим приемником, получившим обозначение "HF-2050". В нем вообще использована обработка ГГЧ-сигналов цифровым способом! Военные США и Канады немедленно заинтересовались этой моделью, которая стоит более 6000 долларов.
Представители фирмы заявили, что классические для промежуточной частоты функции преобразования и фильтрации реализуются в зависимости от заказываемого варианта исполнения ЧЕТЫРЬМЯ или ПЯТЬЮ специализированными микропроцессорами! Операции выполняются над сигналами в цифровой форме, полученными с АЦП (аналого-цифрового преобразователя), преобразующего в цифровую форму трехмегагерцовой сигнал промежуточной частоты со скоростью ДВЕНАДЦАТЬ МИЛЛИОНОВ ОТСЧЕТОВ в секунду! Кстати, в схеме радиоприемника используется немногим более 2000 компонентов.
"Н": А еще примеры подобного рода у Вас имеются?
"С": Почему нет? Любой коротковолновый приемник должен, если говорить по существу, решать исключительно сложную задачу.
Выделять нужный сигнал среди мешающих сигналов, которые порой в МИЛЛИОН раз превосходят его по уровню! Поэтому не только в Японии и США, но и в стране "мистера Пиквика" и "Шерлока Холмса" тоже занимаются высококачественными радиоприемниками!
Так в графстве Беркшир, в известнейшей фирме RACAL создали и в конце 80-х запустили в серию две модели профессиональных коротковолновых радиоприемников: "RA-1792" и "RA-6790", предназначенных, соответственно, для европейского и американского рынков. Характерная особенность этих моделей - применение микропроцессоров и жидкокристаллических индикаторов.
"А": Индикаторы только фиксируют частоту приема или у них есть и иные функции?
"С": У них есть и иные функции, совершенно верно замечено… Такие, например, как ввод с клавиатуры и хранение предварительно заданных значений частот, характеристик, режимов и параметров цепи АРУ; самоконтроль; дистанционное управление и работу по командам от других приемников! А также цифровой синтез частот и выбор фильтров.
"А": А использование принципа "преобразования вверх" имеет место в этих приемниках?
"С": Обязательно! Значение первой промежуточной частоты - 40,455 МГц!
В качестве гетеродина используется синтезатор. Его стандартный шаг частоты в модели 1792 - 10 Гц и 1 Гц. А в модели 6790 - только 1 Гц!
Мне еще хотелось бы отметить вот что. Вместо обычного переключателя, задающего быструю или медленную скорость перестройки частоты, в приемниках использована оптическая система контроля положения оси, вращаемой ручкой настройки.
Но в этих KB-приемниках есть возможности, о которых ранее слышать не приходилось. Например, в определенных случаях потребовалось последовательное подключение фильтров ПЧ… не в обычном порядке!
