Вопросы к иллюстрирующим этот термин рисункам имеются?
"А": У меня - нет! А у тебя Незнайкин?
"Н": Только один! Высокая частота может быть любой?
"С": В принципе, да! Но показанная здесь АМПЛИТУДНАЯ модуляция (или AM) применяется только в диапазонах ДВ, СВ и КВ!
Поскольку считается самой примитивной и помехонеустойчивой. Например, в диапазоне УКВ применяется более совершенная, ЧАСТОТНАЯ МОДУЛЯЦИЯ!
"Н": А на рисунке ее можно изобразить?

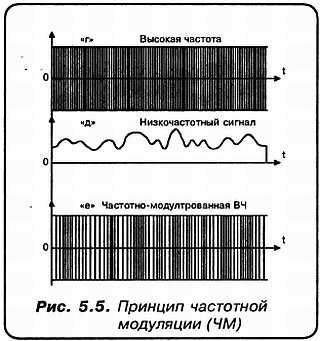

"С": Без проблем! Да вот она на рис. 5.5.
"Н": То есть в этом случае непостоянна именно частота сигнала?
"С": Конечно, при том, что амплитуда сигнала сохраняет свою величину! Имеются значительно более совершенные виды модуляции.
Например, ИМПУЛЬСНАЯ, ФАЗОВАЯ, ИМПУЛЬСНО-ЧАСТОТНАЯ и т. д. Но при всем, при том - в области длинных, средних и коротких волн для радиовещания применяется и будет применяться еще долго ИМЕННО ЭТА, такая "плохая" и "устаревшая" АМПЛИТУДНАЯ МОДУЛЯЦИЯ!
"А": Казалось бы, если уж она такая "плохая", то смените ее на другую - "хорошую" да и дело с концом!
"С": Это уже давно пытаются сделать! Вот, например, еще в 1915 г. Джон Карсон изобрел ОДНОПОЛОСНУЮ МОДУЛЯЦИЮ, которая экономила и мощность, и полосу частот.
Любопытно, что однополосная модуляция (или SSB) появилась как практическое следствие математического анализа модулированной несущей!
Но прежде, чем говорить об SSB или, например, частотной модуляции, давайте вернемся к вопросам детектирования!

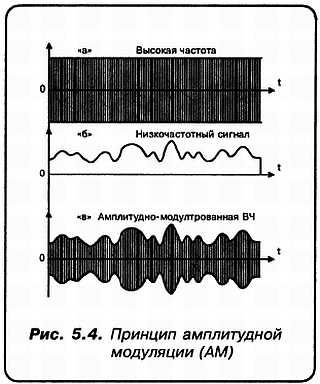

Прежде всего, Незнайкин! Для чего оно необходимо? Почему нельзя (см. рис. 5.4, иллюстрирующий AM) просто подать сигнал вида "в" на головные телефоны или динамик?
"Н": "Это мы не проходили, это нам не задавали!" А, действительно, почему?
"С": Потому что, сделай мы подобное, ничего-то бы мы с вами не услышали! Не может мембрана динамика колебаться с такой частотой! Да и ухо человека ВЧ - колебания просто не воспримет.
Значит, остается только один выход - ВЫДЕЛИТЬ НИЗКОЧАСТОТНЫЙ СИГНАЛ! А как это сделать?
"А": Наверное проще всего - применив для этой цели некий электронный прибор, имеющий высокую проводимость в одном направлении и исключительно низкую - в другом! Проще говоря, использовать для этой цели полупроводниковый ДИОД!
"С": Ты безусловно прав! Но ведь вы с Незнайкиным еще не рассматривали диоды, транзисторы, микросхемы, оптроны и т. д.! Как же нам быть?
"Н": А может, рассмотрим принципы выделения НЧ - сигналов без рассмотрения физических принципов функционирования диодов? А о самих диодах поговорим в последующих беседах?

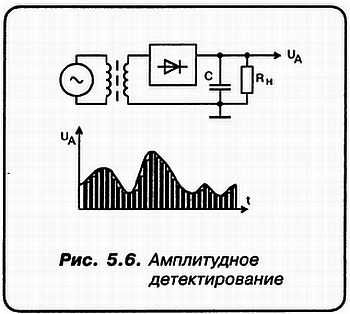

"С": Разумно! Итак, на представленной схеме показан простейший детектор амплитудно-модулированных сигналов, а рядышком представлена эпюра выходного напряжения UA. В качестве сопротивления нагрузки Rн могут использоваться наушники (рис. 5.6).
"Н": А какова роль конденсатора С?
"С": Накапливая на себе поступающий за время каждого полупериода электрический заряд, конденсатор С позволяет поддерживать на нагрузке плавно меняющееся напряжение низкой частоты. Поэтому разрядный ток, протекающий через Rн, будет являться не серией амплитудно-модулированных импульсов, а настоящим током НИЗКОЙ ЧАСТОТЫ!

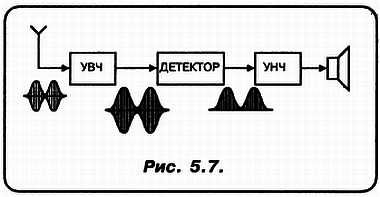

Ну вот! А теперь я рисую первую блок-схему, а ты, Незнайкин, постарайся ее правильно истрактовать (рис. 5.7)!
"Н": "Я не волшебник, я еще только учусь", но мне кажется, что УВЧ - это усилитель высокой частоты, а УНЧ - соответственно, низкой частоты!
"А": И какова же роль УВЧ?
"Н": Я полагаю, что все дело в амплитуде высокочастотного сигнала, поступающего от антенны. Каким-то образом (я пока затрудняюсь объяснить этот феномен), но УВЧ, сохраняя временные зависимости относительного изменения амплитуды сигнала, способен увеличивать их абсолютный размах!.. Затем усиленный сигнал детектируется, а дальше поступает на вход УНЧ. Затем на динамик, после чего мы имеем удовольствие слушать интересные радиопередачи!
"С": Поздравляю! Ты поведал нам об устройстве и принципе работы ПРИЕМНИКА ПРЯМОГО УСИЛЕНИЯ, в просторечии - ПРЯМИКА!
"Н": А что, применяются и иные блок-схемы?
"С": Вне всякого сомнения! Поскольку приемники прямого усиления имеют немалое количество очень серьезных недостатков. Ну, например, начинающие радиолюбители часто строят простенькие транзисторные "прямички". Но ТОЛЬКО для диапазонов длинных и средних волн!
"Н": А почему их нельзя применить и для диапазона коротких волн?
"А": Прежде всего потому, что входной настраиваемый колебательный контур (или целая система колебательных контуров), получивший в технической литературе наименование ПРЕСЕЛЕКТОР, не обладает сколько-нибудь существенной избирательностью в диапазоне коротких волн!
"Н": А что такое вообще - ИЗБИРАТЕЛЬНОСТЬ?

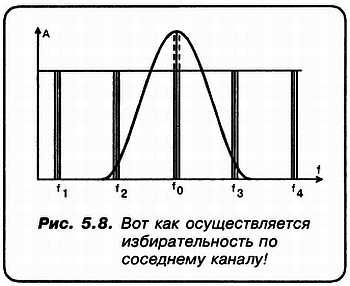

"А": Вернемся к нашему избирательному контуру. И, в частности, к его АЧХ (см. рис. 5.8).
"Н": А что это за вертикальные линии на рисунке, обозначенные как f1; f2; f3 и f4?
"А": Здесь я представил вполне реальную ситуацию, когда в эфире, кроме станции с несущей частотой f0, работают еще и другие радиостанции. Вот их частоты и соответствуют изображенным на рисунке вертикальным линиям!
Но ты ведь не хочешь слушать и их тоже, причем ВСЕ СРАЗУ?!
"Н": Так я же ничего не расслышу!
"А": Ну так твой преселектор и помогает тебе настроиться на одну из них, в данном случае это и будет частота f0!
"С": При этом обрати внимание, что амплитуды сигналов, развиваемые на антенном входе всеми пятью радиостанциями - РАВНЫ!
"Н": Я отлично это вижу! Но заметил еще и то, что частоты f1 и f4 - совсем не воспринимаются преселектором, а частоты f2 и f3 - только частично…
"А": Только те частоты, которые накрываются "колоколом" и проходят преселектор!
Но обрати внимание, что частота f0 при этом еще и возрастает по амплитуде!
Повторим еще раз, что КОЛЕБАТЕЛЬНЫЙ КОНТУР УСИЛИВАЕТ приходящие сигналы, частоты которых равны или очень близки его резонансной частоте!
"Н": На нашей блок-схеме, кстати, я никакого преселектора не вижу!
"С": Да потому, что его там просто нет! Кстати, "в последнее время стало модным разливать чай через ситечко"! Я это к тому, что нам будет удобнее, наряду с блок-схемами, пользоваться также СТРУКТУРНЫМИ СХЕМАМИ! Тогда, с учетом пожеланий Незнайкина, я изображу структурную схему приемника прямого усиления рис. 5.9.
