При выборе и расчете технических устройств и других средств защиты учитываются три основных параметры: сила тока У, протекающего через тело человека, напряжение прикосновения U и длительность протекания тока t.
Напряжение прикосновения – это разность потенциалов двух точек электрической цепи, которых одновременно касается человек. Если человек одновременно касается двух проводников электрической цепи, то напряжение прикосновения будет равно напряжению источника.
В случае прикосновения человека к поврежденной установке, имеющей заземление, напряжение прикосновения будет существенно ниже напряжения источника, так как любое заземляющее устройство снижает потенциал корпуса электроустановки, оказавшегося под напряжением, до допустимого значения (при условии выполнения требований к конструкции и величине сопротивления заземляющего устройства согласно Правилам устройства электроустановок – ПУЭ).
Шаговое напряжение – это разность электрических потенциалов двух точек на поверхности земли, на которых одновременно (двумя ногами) стоит человек.
Методы и средства защиты от поражения электрическим током в электроустановках
Электроустановками называется совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, трансформации, передачи, распределения электрической энергии и преобразования ее в другие виды энергии. Конструкция электроустановок должна удовлетворять требованиям ПУЭ в соответствии с их назначением.
Для обеспечения безопасности персонала, обслуживающего электроустановки, используются как отдельные защитные средства и способы, так и их сочетания, т. е. системы защиты. Защитой от прикосновения к токоведущим частям электроустановок является изоляция проводов, ограждения, блокировка и защитные средства.
Изоляция проводов характеризуется ее электрическим сопротивлением. Высокое сопротивление изоляции проводов относительно земли и корпусов электроустановок создает безопасные условия для обслуживающего персонала. Во время работы электроустановок состояние электрической изоляции ухудшается за счет нагревания, механических повреждений, влияния климатических условий и окружающей производственной среды (химически активных веществ и кислот, температуры, давления, большой влажности или чрезмерной сухости).
Ограждения применяются сплошные и сетчатые. Они должны быть огнестойкими. В установках напряжением выше 1000 В должны соблюдаться наименьшие допустимые расстояния от токоведущих частей до ограждений, нормированные в ПУЭ.
Блокировка применяется в электроустановках с огражденными токоведущими частями. Она автоматически обеспечивает снятие напряжения с токоведущих частей электроустановок при несанкционированном проникновении за ограждение.
Защитой от напряжения, появившегося на корпусах электроустановок в результате нарушения изоляции, являются защитное заземление, зануление и защитное отключение.
Защитное заземление устраивается в электрических сетях с изолированной и с заземленной нейтралью. Оно представляет собой преднамеренное соединение с землей нетоковедущих металлических корпусов электроустановок.
Защитное заземление необходимо для снижения напряжения относительно земли до безопасной величины на металлических корпусах электроустановок, нормально не находящихся под напряжением и оказавшихся под таковым в результате повреждения изоляции. В зависимости от напряжения, мощности и режима нейтрали электроустановки в ПУЭ приводятся допустимые значения сопротивления заземляющего устройства.
Защитное зануление устраивается в сетях с глухозаземленной нейтралью напряжением до 1000 В, так как одно защитное заземление не обеспечивает достаточно надежной и полной защиты. Занулением называется преднамеренное соединение корпусов электроустановок с нулевым проводом, идущим от заземленной нейтрали источника тока. Принцип действия зануления – превращение замыкания на корпус в однофазное короткое замыкание, при котором срабатывает защита (плавкие предохранители, автоматы), и электроустановка отключается. Занулению подлежат практически все станки, электрические двигатели, цеховые металлические светильники и др.
Защитное отключение – это быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения человека электрическим током (при замыкании на корпус, снижении сопротивления изоляции сети, а также в случае прикосновения человека непосредственно к токоведущей части). Защитное отключение рекомендуется применять в качестве основной или дополнительной меры защиты, если безопасность не может быть обеспечена с помощью заземления или зануления, либо если применение этих способов затруднительно или экономически нецелесообразно.

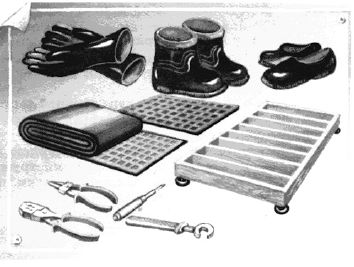

Электрозащитные средства (рис. 4) предназначены для защиты людей, работающих в электроустановках, от поражения электрическим
Рис. 4. Электрозащитные средства и приспособления
током и воздействия электрической дуги и электромагнитного поля. К ним относятся:
изолирующие штанги (оперативные, для наложения заземления, измерительные);
изолирующие (для операций с предохранителями) и электроизмерительные клещи;
указатели напряжения и фазировки;
диэлектрические перчатки, боты, галоши, коврики;
изолирующие накладки и подставки;
переносные заземления;
плакаты и знаки безопасности.
При работе в электроустановках при необходимости применяются также средства индивидуальной защиты (очки, каски, противогазы, монтажные пояса, страховочные канаты и др.).
Оказание первой помощи пострадавшим от электрического тока
Главным условием успеха при оказании первой помощи пострадавшим от электрического тока является быстрое освобождение пострадавшего от действия тока и правильная последовательность дальнейших действий.
Для оказания первой помощи при поражении электрическим током необходимо:
освободить пострадавшего от тока (отключить установку, оттащить пострадавшего за одежду от установки);
уложить пострадавшего на твердую поверхность, осмотреть и определить его состояние;
приступить к оказанию первой доврачебной помощи;
принять меры для вызова медицинского персонала.
Если пострадавший в обмороке, нужно привести его в сознание, давая нюхать нашатырный спирт.
Если пострадавший плохо (редко, судорожно) дышит или отсутствуют признаки жизни (дыхание, биение сердца, пульс), необходимо сделать искусственное дыхание и непрямой массаж сердца.
Если у пострадавшего хорошо прослеживается пульс, нужно сделать только искусственное дыхание. Искусственное дыхание надо производить по способу "изо рта в рот", при котором оказывающий помощь делает выдох воздуха из своих легких в легкие пострадавшего непосредственно через рот с интервалом 5 секунд (12 дыхательных циклов в минуту).
