Рис. 1.10. Картинка на мониторе видеорегистратора информации с двух уличных видеокамер
Важно разделить план объекта на зоны, или локации. Такой зоной может быть область, в которой существует определенная угроза, отметить места, где легко могут быть получены высококачественные изображения отдельных участков. Необходимо знать обо всех "мертвых зонах".
Как быстро движутся объекты наблюдения? Эта информация важна при выборе видеорегистратора (параметры скорости записи).
Также имеет смысл предусмотреть возможность наращивания числа камер и учесть это в выборе видеорегистратора.
Очень важно правильно выбрать место для установки камеры.
Объект, находящийся прямо под камерой, будет находиться в "мертвой зоне". Его обнаружение будет затруднено или невозможно. Поскольку технические характеристики у всех моделей разные, проверить это только опытным путем. "Дальняя зона" не позволяет распознавать объекты по причине их малого линейного размера на экране (объекты, находящиеся очень далеко от камеры).
ВНИМАНИЕ, СОВЕТ!
Выбирайте место расположения камеры таким образом, чтобы объект интереса занимал большую часть экрана. Слишком удаленные объекты всегда сложнее опознать и распознать.
Рекомендованы следующие минимальные размеры объекта при условии трансляции в реальном времени или записи в D1 (704×576):
✓ для идентификации человека (незнакомого) рекомендуется его отображение на 100 % высоты экрана. При этом предполагается, что лицо человека (голова) составляет примерно 15 % высоты человека;
✓ для распознавания человека (знакомого) – не менее 50 % высоты экрана;
✓ для обнаружения нарушителя – не менее 10 % высоты изображения;
✓ для наблюдения за скоплением людей – не менее 5 % высоты изображения.

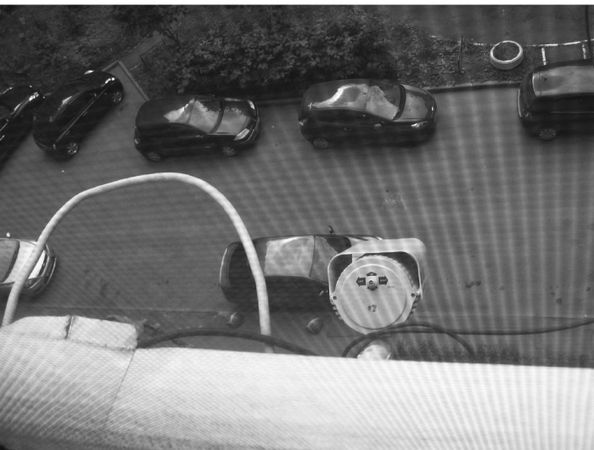

Рис. 1.11. Вид на установленную (в авторском исполнении) на стене дома видеокамеру модели Vt-131H-WIR, охватывающую обзор большей части придомовой территории

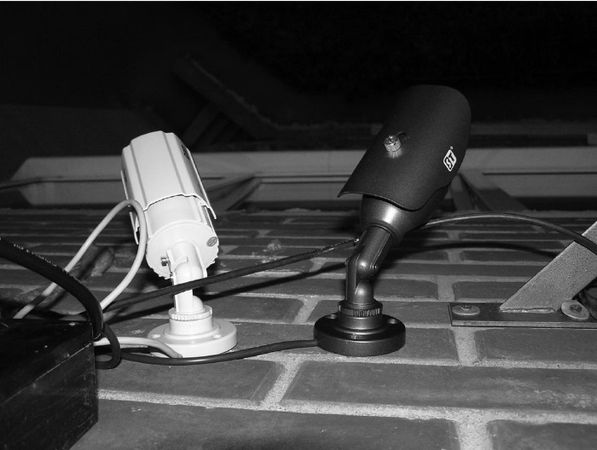

Рис. 1.12. Вид на установленные (в авторском исполнении) на стене дома две видеокамеры, охватывающие обзор большей части придомовой территории
В случае если запись ведется с разрешением, например CIF (352ґ288), следует учесть, что детализация снизится примерно в 2 раза – объекты должны наблюдаться более крупным планом.
На рис. 1.11 и рис. 1.12 представлен вид на установленные (в авторском исполнении) на стене дома две видеокамеры, охватывающие обзор большей части придомовой территории.
Дополнительные рекомендации по установке видеокамеры с точки зрения увеличения охвата территории
При установке видеокамер старайтесь не допускать следующих ситуаций:
✓ небо занимает более 20 % кадра, солнце попадает в кадр или имеются встречные источники света. В этом случае камера может некорректно измерить освещенность, и часть областей будет слишком темной;
✓ камера расположена рядом с отражающими поверхностями или направлена на них, к примеру вдоль стены. Отражение ИК подсветки от поверхности стены может вызвать "самозасветку". При необходимости наблюдения периметра убедитесь, что в ночное время отсутствует эффект "самозасветки", при наличии такового разверните камеру от стены до устранения засветки;
✓ избегайте встречной засветки, при оппозитной установке камер по отношению к источнику света: камера с ИК подсветкой, ИК подсветка, фонарь, фары и др.;
✓ объект наблюдения находится ближе 2 м к камере с ИК подсветкой. В темное время суток распознавание может быть затруднено из-за засветки изображения ИК диодами, опознание человека в такой ситуации может быть невозможно.
При необходимости распознавать лица на таком расстоянии рекомендуется использовать камеру без ИК подсветки и отдельный источник видимого освещения.
1.2.2. Особенности проводки
Особенности проводки связаны с выбором конкретного соединительного кабеля.
Так, для нормальной передачи видеосигнала от камеры до его потребителя необходимо применение высокочастотного коаксиального кабеля с волновым сопротивлением 75 Ом и с медной оплеткой. Применение кабелей с другим волновым сопротивлением или с алюминиевой оплеткой не гарантирует качественную работу камеры.
В процессе выбора коаксиального кабеля следует обращать внимание на множество параметров:
✓ волновое сопротивление (R = 75 Ом);
✓ диаметр изоляции (субминиатюрные – до 1 мм; миниатюрные – 1,5–2,95 мм; среднегабаритные – 3,7-11,5 мм; крупногабаритные – более 11,5 мм). Как правило, чем толще изоляция, тем качественнее передает изображение этот кабель;
✓ гибкость: стойкость к многократным перегибам и механический момент изгиба кабеля (жесткие; полужесткие; гибкие; особо гибкие).
Выбор экранированного кабеля
Экран защищает сигнал от влияния электромагнитных помех.
Наилучший и наиболее экономичный метод – это экранирование медной фольгой с оплеткой. Рекомендуется избегать применения кабеля, у которого в качестве экрана применяется алюминиевая фольга и/или иная оплетка.
На авторский взгляд лучшим является кабель с максимальной степенью покрытия экранирующей оплеткой, к примеру 90 % – РК 75-3.7-35М.
Тем не менее, важно понимать, что тот или иной вариант кабеля подбирается исходя из требований по качеству передачи сигнала и условий монтажа.
Наиболее распространенные серии марок – RG, DG, SAT, к примеру RG-59, RG-6 – телевизионный кабель. Российский аналог – РК-75-3-32 или РК-75-4-12 (радиочастотный кабель).
Таким образом, соединительный коаксиальный кабель может быть разным – по типу и материалу, из которого он сделан.
Качество передачи сигнала в немалой степени зависит и от монтажа.
Не следует прокладывать сигнальный кабель вблизи силовых кабелей – это приведет к электромагнитным наводкам. Следует соблюдать расстояние между сигнальными и силовыми линиями 220 В – минимум 50 см.
Если силовой кабель имеет большее, чем 220 В, напряжение, расстояние до сигнальной линии необходимо пропорционально увеличить.
При соблюдении правил монтажа принято считать, что при длине коаксиального кабеля 200 метров сигнал не имеет ощутимых искажений. Это касается, к примеру, кабеля РК 75-3.7-35М. Однако следует учитывать, что при прокладке кабеля в здании, эти расстояния недостижимы из-за влияния помех от радиоэлектронного оборудования, силовых линий и ряда других факторов.
При превышении этих расстояний следует использовать промежуточные усилители сигнала или, к примеру, передатчики по витой паре.
Выбор разъемов
Не рекомендуется соединять сигнальный кабель с помощью скрутки или винтовых колодок. В частности, если такое соединение находится вне помещения, под воздействием окружающей среды происходят окисление контактов и возрастание сопротивления. Это приводит к ослаблению сигнала и появлению помех и шумов.
С другой стороны, лучшим вариантом соединения является качественный BNC-разъем с хорошей предварительной заделкой кабеля (могут понадобиться специальные инструменты).
"Распиновка" такого разъема предельно проста:
✓ "+": 12 В (красный провод);
✓ "-": земля, общий провод (черный провод).
1.2.3. Выбор источника питания и предупреждения по безопасности и перегрузкам
Для питания видеокамер следует использовать только стабилизированные блоки питания.
Не рекомендуется применять простейшие импульсные блоки питания, поскольку они создают помехи в работе видеосистемы (видимые на экране и в записи). Существуют специализированные источники питания для систем видеонаблюдения, например SKAT V.4.
Не допускается подключение камеры к автономному источнику питания, выдающему 13,6 В на входе питания камеры без дополнительного стабилизатора 12 В (из-за перенапряжения видеокамера может быть повреждена).
Однако следует учитывать возможные потери напряжения в кабеле питания, что особенно важно при большой его длине. Поэтому важно еще перед монтажом замерять напряжение не на выходе источника питания, а в конце линии. Чем толще кабель, тем меньше потери в передаче.
Не перегружайте блок питания подключением слишком большого числа камер. Оставляйте 30 %-ный запас для уменьшения перегрева источника питания.
Камера не защищена от значительных импульсных помех по питанию или по сигнальному кабелю.
Согласно статистике более 50 % повреждений видеокамер связаны с воздействием разряда молнии, коммутационных импульсных помех на линию передачи видеосигнала и электрического питания.
Для защиты компонентов системы видеонаблюдения от возможного наведенного напряжения, к примеру от разряда молнии, рекомендуется применять устройства защиты от перенапряжения.
