Рис. 5.6. Передняя подвеска с передними двойными рычагами
Два продольных рычага поддерживают поворотный кулак в сборе, а поперечные торсионы выполняют функцию рессор и амортизируют толчки. Вертикальные перемещения колес заставляют поперечные торсионы скручиваться, благодаря чему амортизируется перемещение колес. Действие торсиона, возвращающегося в первоначальное состояние, помогает сохранить сцепление колес с дорогой. При перемещении подвески углы продольного наклона осей поворота колес, колея и развал колес не изменяются. Ускорение и торможение приводят к перемещению подвески вверх и вниз, что вызывает изменения в колесной базе.
Если необходимо, узел можно собрать и отрегулировать вне автомобиля. Для этого варианта конструкции требуется обширное пространство в передней части автомобиля и большие затраты на изготовление.
5. Задняя подвеска с жестким мостом типа "треугольный кронштейн" (рис. 5.7).

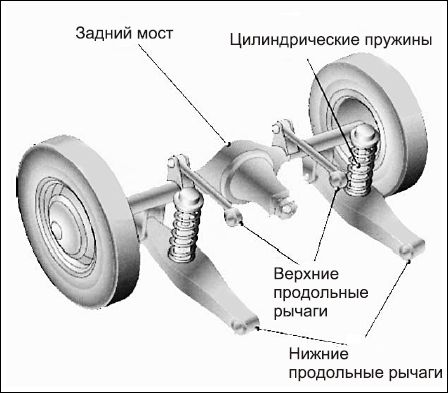

Рис. 5.7. Задняя подвеска с жестким мостом типа "треугольный кронштейн"
На этом рисунке показана компоновка задней подвески, в которой мост поддерживается на кузове автомобиля центральным шарниром и двумя продольными стойками. В этом варианте конструкции применяются цилиндрические пружины, установленные на обеих сторонах моста рядом с колесами. Цилиндрические пружины амортизируют вертикальные перемещения моста. Продольные рычаги передают к шасси движущий момент и поперечные силы, возникающие при торможении и ускорении. При торможении задняя часть автомобиля стремится вниз, что помогает стабилизировать автомобиль. Недостатком этой конструкции является необходимость в больших затратах на изготовление, а также увеличение неподрессоренной массы автомобиля.
6. Задняя подвеска с приварными стойками, работающими на сжатие/растяжение (рис. 5.8).
Рис. 5.8. Задняя подвеска с приварными стойками
Стойки, работающие на сжатие/растяжение, обеспечивают продольное расположение моста, благодаря чему возрастает устойчивость при торможении и ускорении. Большая нагрузка на одну сторону подвески вызывает скручивание стоек сжатия/растяжения, в результате чего на сварные швы действует избыточное напряжение. Цилиндрические пружины расположены на обеих сторонах моста рядом с колесами. Они изолированы от сил, возникающих при ускорении и торможении, посредством стоек растяжения, и амортизируют вертикальное перемещение моста. Недостатком этих мостов, как и жестких мостов других типов, является большая масса элементов и, следовательно, значительная неподрессоренная масса автомобиля.
7. Торсионный неразрезной мост с продольными рычагами (рис. 5.9).

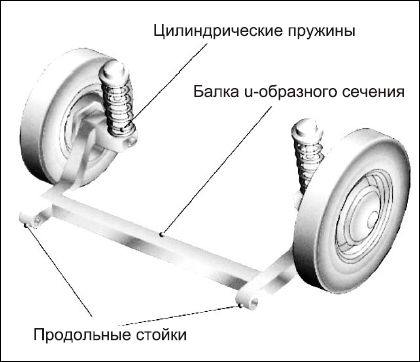

Рис. 5.9. Торсионный неразрезной мост
В подвеске торсионного неразрезного моста с продольными рычагами предусмотрены стойки, соединенные посредством балки, которая обладает высокой жесткостью при изгибе, но низкой жесткостью при кручении. Балка U-образного сечения помогает цилиндрическим пружинам амортизировать вертикальные перемещения, а стойки передают моменты, возникающие при ускорении и торможении. Колея и развал колес не изменяются. Эта конструкция компактна по размеру, несложна в изготовлении и характеризуется наличием небольшой неподрессоренной массы. Однако вариант с торсионным подрессориванием более дорогой.
8. Торсионный неразрезной мост со штангой Панара (рис. 5.10).

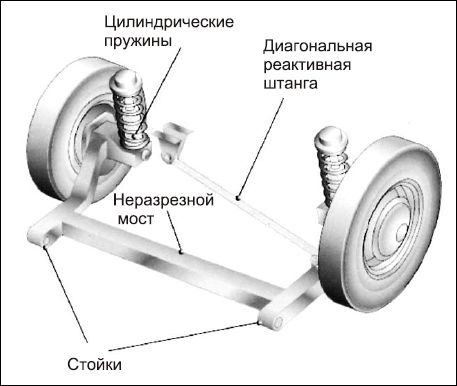

Рис. 5.10. Торсионный неразрезной мост со штангой Панара
Две стойки привариваются к трубе U-образного сечения. Поперечные силы поглощаются диагональной реактивной штангой (штангой Панара), а цилиндрические пружины амортизируют вертикальные перемещения. При использовании этого варианта конструкции отсутствуют нежелательные изменения колеи и развала колес. Узел в сборе просто устанавливается на кузов автомобиля посредством эластичных шарниров. Вариант с торсионами более дорогой, чем вариант с цилиндрическими пружинами в сборе с амортизаторами.
9. Задняя подвеска с продольными рычагами (рис. 5.11).

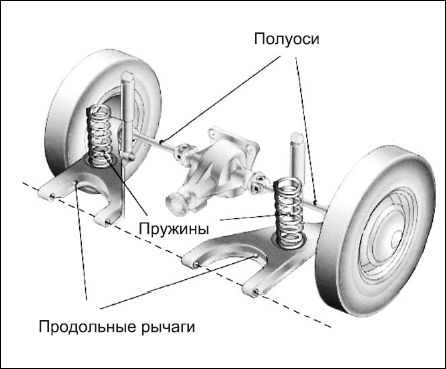

Рис. 5.11. Задняя подвеска заднеприводного автомобиля
На рисунке изображена подвеска заднеприводного автомобиля. Продольные рычаги установлены вдоль оси автомобиля, а шарниры расположены перпендикулярно направлению движения. Продольные рычаги передают момент, а цилиндрические пружины способствуют амортизации вертикальных перемещений колес. При торможении задняя часть автомобиля стремится вниз (т. н. эффект "клевка"), благодаря чему обеспечивается устойчивая управляемость.
При использовании этого варианта конструкции отсутствуют нежелательные изменения колеи и развала колес, конструкция очень компактна по размеру. Чтобы обеспечить вращение в изменяющихся плоскостях, необходимо наличие двух карданных шарниров на полуосях. При сжатии подвески происходит очень незначительное изменение колесной базы.
10. Диагональные рычаги (рис. 5.12).

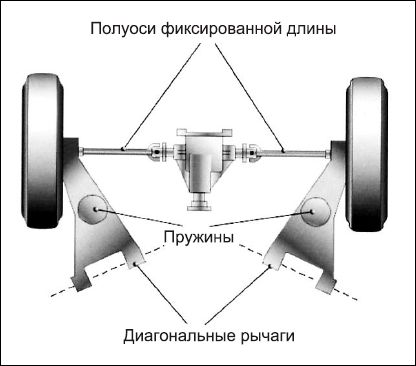

Рис. 5.12. Диагональные рычаги
Диагональные рычаги устанавливаются под углом к кузову автомобиля. Они передают момент, а цилиндрические пружины способствуют амортизации вертикальных перемещений колес. Требуется только один карданный шарнир для каждой ведущей полуоси, поскольку, когда подвеска сжата, радиус поворота рычага подвески равен радиусу поворота полуоси. При сжатии подвески возникают очень резкие изменения колеи колес, вследствие чего возрастает износ шин, но "клевок" при торможении небольшой. На поворотах водитель сталкивается с небольшой избыточной поворачиваемостью. Себестоимость этого варианта ниже, чем себестоимость варианта с полуосями переменной длины.
11. Диагональные рычаги с ведущими полуосями переменной длины (рис. 5.13).

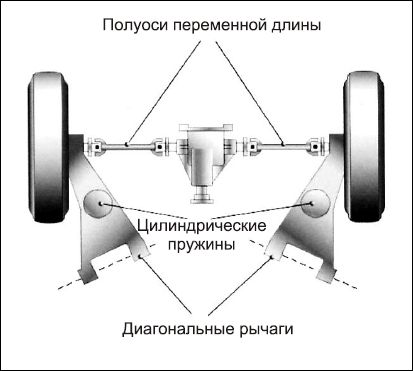

Рис. 5.13. Диагональные рычаги с ведущими полуосями переменной длины
По принципу действия эта подвеска сходна с подвеской, в которой применяются диагональные рычаги с полуосями фиксированной длины, однако полуоси снабжены дополнительным карданным шарниром, чтобы улучшить отслеживание изменения колеи колес. В этом случае сжатие подвески приводит к незначительным изменениям колеи и существенно изменяет развал колес. Недостатком является высокая себестоимость из-за сложной конструкции полуосей, обеспечивающей перемещение подвески.
Из-за инерции на поворотах автомобиль стремится двигаться в прямом направлении. Центробежная сила воздействует на кузов автомобиля и вызывает его крен, что может быть некомфортно для пассажиров. Под действием массы автомобиля сжимаются пружины на внешней стороне поворота и растягиваются пружины на внутренней стороне. Из-за ограничений, имеющихся в рычажных механизмах подвески, трудно поддерживать правильную геометрию колес на сложных поворотах и в сложных дорожных условиях. Для устранения этого недостатка автомобили оборудуют стабилизаторами поперечной устойчивости (рис. 5.14).
