2.4. Неисправности и их устранение
Прежде чем приступить к поиску возможной неисправности в двигателе, необходимо определить его вид: бензиновый или дизельный, карбюраторный или инжекторный. У инжекторного двигателя следует выяснить, какой системой впрыска топлива он оснащен. Затем необходимо убедиться в наличии топлива в топливном баке (это относится к любому типу двигателя).
2.4.1. Неисправности карбюраторного двигателя
Двигатель не заводится или плохо запускается
• пуст топливный бак;
• аккумуляторная батарея разряжена (двигатель вращается медленно);
• ослабли либо разрушены коррозией соединения клемм аккумулятора;
• топливо не поступает в карбюратор;
• неисправна воздушная заслонка;
• неисправны элементы распределителя-прерывателя;
• недостаточная компрессия в цилиндрах;
• неправильно отрегулированы клапаны (клапанные зазоры);
• вода в топливе;
• неисправна катушка зажигания;
• засорены жиклеры карбюратора;
• наличие влаги на элементах системы зажигания;
• износ, неисправность или неправильная регулировка величины искрового промежутка свечей зажигания;
• нарушено электрическое соединение системы зажигания;
• ослабло крепление распределителя-прерывателя (сбилось опережение зажигания);
• неисправность или износ ремня (цепи) привода распределительного вала газораспределительного механизма.
Прежде всего необходимо проверить наличие топлива в топливном баке. Включите зажигание. На приборной панели включатся контрольные приборы и лампы. Если стрелка прибора уровня топлива указывает отсутствие топлива, налейте в топливный бак небольшое количество топлива (примерно 10 л). Стрелка прибора должна подняться на соответствующее деление шкалы прибора. Покачайте автомобиль при включенном зажигании. Показания датчика будут медленно меняться, т. к. он инертен, но даже незначительное изменение свидетельствует о наличии топлива в баке и исправности датчика уровня топлива.
Попробуйте завести двигатель, несколько раз нажав на педаль акселератора (газа) до предела. Повторите попытку 2–3 раза, и, если двигатель не заводится, проверьте поступление топлива в карбюратор. Если автомобиль оборудован топливным фильтром тонкой очистки, наличие топлива можно наблюдать в нем визуально (рис. 2.50).

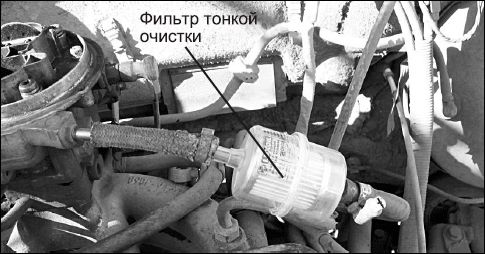

Рис. 2.50. Фильтр тонкой очистки
При отсутствии фильтра тонкой очистки снимите шланг, подающий топливо в карбюратор со штуцера карбюратора. Опустите шланг в прозрачную емкость и 2–3 секунды проверните стартером двигатель, обязательно соблюдая технику безопасности при работе с легко воспламеняющимися жидкостями (рис. 2.51). Если топливо в карбюратор не поступает, проверьте проходимость топливопровода.

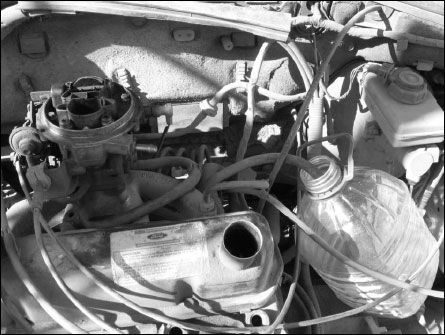

Рис. 2.51. Подача топлива в карбюратор
Для этого снимите шланг с бензонасоса и при помощи насоса подайте в него воздух, при этом открыв пробку топливного бака (это относится только к карбюраторным двигателям). Если воздух проходит в топливный бак – магистраль исправна и причина в топливном насосе или его приводе. Если воздух не проходит, прочистите или замените магистраль. Устранив неисправность, установите шланги на место (рис. 2.52) и попробуйте завести двигатель. Помните, что топливная магистраль пуста, поэтому для ее заполнения необходимо вращать двигатель стартером подольше.

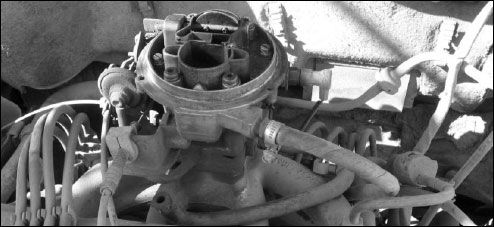

Рис. 2.52. Проверка топливной магистрали
Если топливо поступает в карбюратор, но двигатель не заводится, проверьте наличие искры на свечах зажигания. Для этого при помощи свечного ключа необходимо выкрутить свечи и осмотреть их. Неисправные свечи замените новыми.
Соедините исправную свечу резьбовой частью с массой автомобиля и оденьте силовой провод на ее наконечник. Включите ключом зажигания стартер и наблюдайте за пространством между электродами свечи. Таким же образом проверьте остальные свечи поочередно – это поможет избежать ошибки в порядке работы цилиндров, а также выявить неисправность высоковольтных проводов или катушки зажигания.
При наличии искры установите свечи на свои места, оденьте высоковольтные провода и проверьте правильность их установки в соответствии с порядком работы цилиндров двигателя.
Если двигатель не заводится, необходимо проверить карбюратор. Снимите воздушный фильтр, влейте под воздушную заслонку небольшое количество бензина (не более 5 мл, иначе возможен гидроудар!) и заводите двигатель. Если двигатель завелся и заглох – причина неисправности установлена. Необходимо заняться профилактикой карбюратора.
Двигатель не вращается при запуске
• проверьте крепление клемм к аккумуляторной батарее. Причиной отсутствия контакта может быть коррозия;
• аккумуляторная батарея разряжена или неисправна;
• повреждена или плохо присоединена электропроводка цепи запуска;
• шестерни стартера зажаты в зубчатом венце маховика;
• неисправен электромагнит стартера (втягивающее реле);
• неисправен электродвигатель стартера;
• неисправна контактная группа замка зажигания;
• неисправен двигатель.
Если автомобиль оборудован автоматической коробкой перемены передач, установите селектор в положение "парковка" или "нейтраль". Вначале убедитесь в исправности двигателя. Для этого необходимо при помощи ключа провернуть коленчатый вал по часовой стрелке. Сделав два оборота, удостоверьтесь, что вал не заклинен и вращается. Возникающее при вращении сопротивление и попытка вала повернуться в обратную сторону – нормальное явление (при вращении в цилиндре происходит сжатие). Затем проверьте состояние аккумулятора.
...
Примечание
Все ремонтные операции, связанные с электрическими цепями, производятся только с отключенным аккумулятором.
Разряженный аккумулятор не позволит стартеру включить втягивающее реле и провернуть двигатель. Проверьте клеммы и контакты аккумуляторной батареи. Если при повороте ключа зажигания слышны частые щелчки вместо характерного звука вращения стартера – аккумулятор требует зарядки или замены.
...
Примечание
Если автомобиль оснащен кодовым радиоприемником, после повторной установки аккумулятора необходимо вновь ввести код.
Аккумулятор полностью заряжен, но двигатель не вращается – необходимо проверить стартер. Снимите стартер с двигателя, расположите на удобном месте и при помощи проводов для "прикуривания" проверьте вначале работу электродвигателя. Для этого одним проводом соедините плюсовую клемму аккумулятора с плюсовым контактом стартера (рис. 2.53). Второй провод укрепите одним концом на минусовой клемме аккумулятора, а другим концом аккуратно прикоснитесь к корпусу стартера. Исправный электродвигатель начнет свободно, без заеданий вращаться.

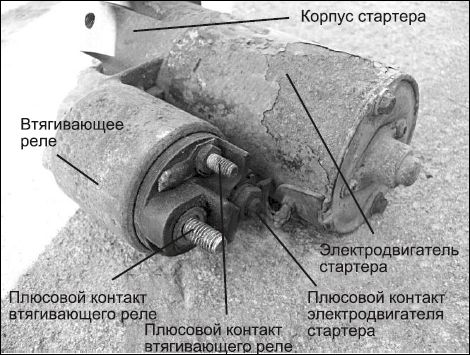

Рис. 2.53. Стартер
Далее необходимо проверить работу втягивающего реле. Для этого, используя те же провода, соедините плюсовую клемму аккумулятора с плюсовым управляющим контактом втягивающего реле (рис. 2.53). Вторым проводом, соединенным одним концом с минусовой клеммой аккумулятора, аккуратно коснитесь корпуса стартера – при этом слышен отчетливый одиночный щелчок.
После этого проверьте работу всего стартера. Подключите плюсовой провод к плюсовому контакту втягивающего реле (рис. 2.53). Раздастся oтчетливый щелчок, включится электродвигатель стартера и муфта включения выдвинется вперед. При обнаружении неисправности необходимо заменить или отремонтировать стартер.
Стартер работает, но двигатель не вращается
• заедание шестерни стартера;
• изношены или сломаны зубья шестерни стартера или зубья зубчатого венца маховика;
• не работает или плохо работает муфта стартера.
Для обнаружения неисправности необходимо начать с проверки затяжки крепления стартера, затем убедиться, что двигатель вращается – для этого при помощи гаечного ключа проверните коленчатый вал на два оборота. Рычаг коробки переключения передач должен находиться в нейтральном положении.
Если вал проворачивается, вставляйте ключ зажигания в замок и включайте стартер. По звуку работы стартера можно определить характер неисправности. Например, если при включении стартера слышен звук работы без нагрузки – быстро и легко вращающийся электродвигатель – неисправна муфта включения или ее привод. Снимите стартер с двигателя, разберите его и замените неисправные детали или весь стартер целиком.
Стук и скрежет при включении стартера сигнализируют об изношенности или поломке зубьев шестерни стартера или зубчатого венца маховика. Снимите стартер и внимательно осмотрите шестерню стартера (рис. 2.54). Зубчатый венец маховика осматривайте, постепенно проворачивая коленчатый вал. Поврежденные детали замените.
