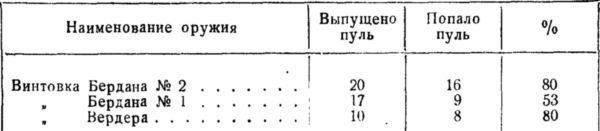

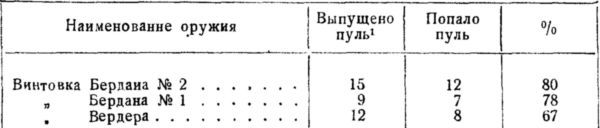

Далее шли стрельбы на скорость с определением меткости во время движения; стрельба производилась в течение 2 мин. при наступлении стрелков с дистанции 500 шагов:
Из этих результатов видно, что ружье Бердана № 2 при стрельбе на скорость и меткость как с места, так и во время движения имело значительный перевес перед остальными двумя испытанными винтовками, что было следствием более удобного действия механизмов, т. е. удобного открывания и закрывания затвора, заряжания и хорошей экстракции.
Все произведенные испытания указали на преимущества системы Бердана № 2, которую поэтому и было решено принять на вооружение армии, причем к винтовкам был впервые принят четырехгранный штык взамен существовавшего долгое время в русской армии трехгранного.
Первоначально винтовки Бердана № 2 изготовлялись в Англии на заводе в Бирмингаме, а затем массовое изготовление их было установлено и на русских оружейных заводах.
Устройство винтовки Бердана № 2 и винтовок Маузера и Гра
Винтовка Бердана № 2 (рис. 104): калибр - 4,2 лин. (10,67 мм), вес со штыком - 4,89 кг, без штыка - 4,43 кг, начальная скорость пули - 435 м/ceк.
Рис. 104. Винтовка Бердана № 2.
Ствол ввинчен в ствольную коробку абв (рис. 105), в которой двигается скользящий затвор; коробка открыта сверху и имеет с правой стороны выемку гд; задняя грань выемки г служит упором при выстреле для поворачиваемого направо гребня затвора при его закрывании; последний (рис. 106) представляет цилиндрическую трубку еж с гребнем з, имеющим рукоять; в гребне помещен выбрасыватель к с зацепом; по оси затвора разделан продольный канал, в котором помещается ударник лм с винтовой пружиной, упирающийся задним концом в уступ канала затвора, а передним в выступ на переднем конце ударника лм; задняя его часть ввинчена в замочную трубку но с пуговкой на конце для оттягивания трубки рукой стрелка.

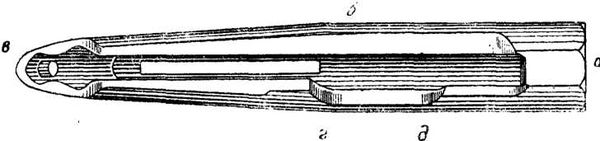

Рис. 105. Ствольная коробка винтовки Бердана № 2.

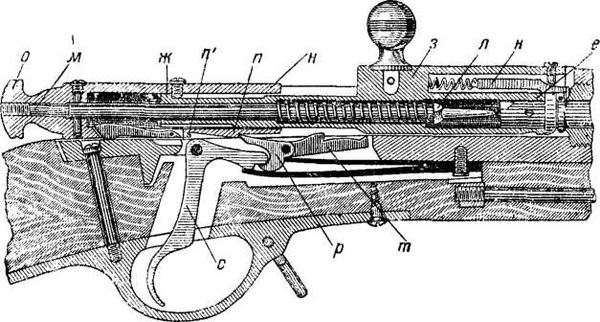

Рис. 106. Положение частей винтовки Бердана № 2 при затворе, повернутом налево.
Внизу замочная трубка имеет боевой п и предохранительный п1 взводы (рис. 107 и 108); в них западает шептало р спуска, которое соединено с верхним коленом спускового крючка с; передний конец спуска т служит отражателем, о который отражается вытаскиваемая из патронника стреляная гильза; при нажатии пальца стрелка на спусковой крючок спуск вращается вокруг оси, на которой он сидит, шептало р соскакивает со взвода замочной трубки, последняя под давлением сжатой боевой пружины вместе с ввинченным в трубку ударником устремляется вперед и разбивает капсюль патрона.

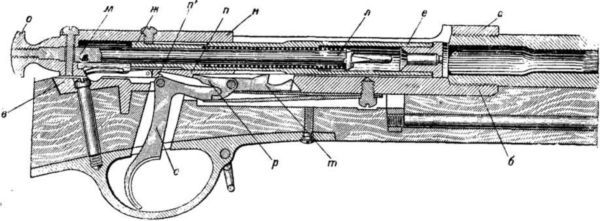

Рис. 107. Положение частей винтовки Бердана № 2 перед выстрелом.

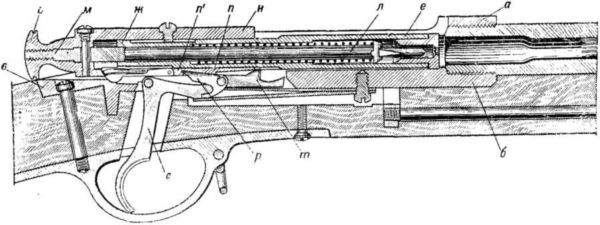

Рис. 108. Положение частей винтовки Бердана № 2 при затворе, поставленном на предохранительный взвод.
Взведение пружины производится при продвигании затвора вперед, когда шептало р спуска заскочит за боевой взвод п замочной трубки и остановит ее вместе с ударником; стебель же затвора будет продвигаться рукой стрелка дальше, нажимая на задний конец пружины; для сцепления затвора со ствольной коробкой в переднем его положении поворачивают его за рукоятку направо, причем гребень з (рис. 106) затвора расположится в боковой выемке гд ствольной коробки абв (рис. 105), удерживая затвор от вылета назад.

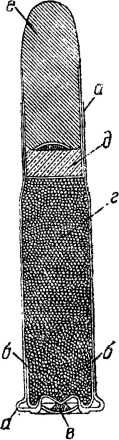

Патрон (рис. 109) состоит из следующих частей: металлической гильзы аа, снабженной для усиления внутренней чашкой бб, капсюля в, пороха г, просальника д и пули е, обвернутой бумажкой.
Рис. 109. Патрон винтовки Бердана № 2.
Просальник из сплава сала с воском предназначен для смазывания канала и для размягчения порохового нагара, что облегчает чистку канала ствола. Пуля - свинцовая имела в передней части закругление, а на дне выемку для помещения концов бумажной обвертки, которая уменьшала свинцевание нарезов ствола. Пуля в отличие от пуль Минье была принята сплошная, так называемой сжимательной по длине системы; при выстреле, в начале врезания пули в нарезы, она под действием давления пороховых газов осаживалась (сдавливалась) по длине, расширяясь в стороны и тем заполняя нарезы (рис. 110).
Рис. 110. Расширение пули сжимательной системы при выстреле.
Из числа иностранных систем 4-линейного оружия заслуживают внимания системы: Маузера, принятая в Германии, и Гра, введенная во французской армии. Устройство их следующее.

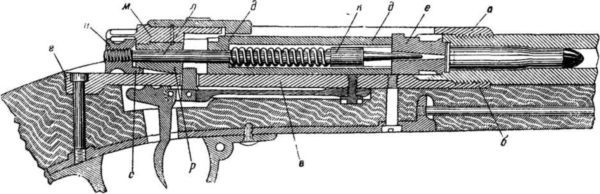

Винтовка системы Маузера обр. 1871 г. На задний конец ствола навинчена ствольная коробка абвг (рис. 111), оканчивающаяся хвостом г; в верхней стенке коробки имелось окно для вкладывания патронов.
Рис. 111. Винтовка Маузера обр. 1871 г.
Внутри коробки помещался цилиндрический затвор ад: в передней его части находилась боевая личинка е с выбрасывателем. Внутри затвора помещались ударник кл и боевая пружина, сжимавшаяся между уступом канала затвора и венчиком к ударника. Сзади на цилиндрический стебель ударника надет курок м, а на винтованный его конец навинчивалась гайка н, скреплявшая ударник с курком. Курок (рис. 112) имел наверху гребень оо, который двигался в продольной щели ствольной коробки, и выступ п, назначенный для взведения ударника: взведение ударника происходило при поворачивании затвора справа налево при его открывании, причем наклонная плоскость на заднем конце затвора скользила по упомянутому наклонному выступу п курка (рис. 113); так как курок не вращался, то при скольжении выступа затвора курок вместе с ударником отводился назад, взводя боевую пружину, подобно тому как это происходит в современной 7,62-мм винтовке.

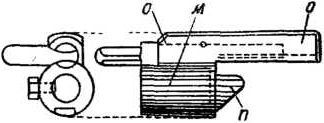

Рис. 112. Курок винтовки Маузера обр. 1871 г.

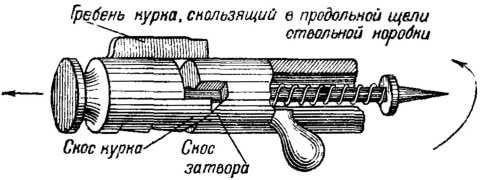

Рис. 113. Взведение курка помощью винтовых скосов на курке и стебле затвора.
Передний срез р курка и выступ с на головке-гайке н служили боевым и предохранительным взводами, в которые заскакивала бородка спусковой пружины при движении затвора назад.
Винтовка системы Гра обр. 1874 г. Устройство этой винтовки было очень сходно с устройством винтовки Маузера. На задний конец ствола навинчивалась ствольная коробка абв (рис. 114), оканчивавшаяся хвостом в; так же как и в системе Маузера, коробка имела окно для вкладывания патрона. Внутри коробки двигался цилиндрический затвор гд.

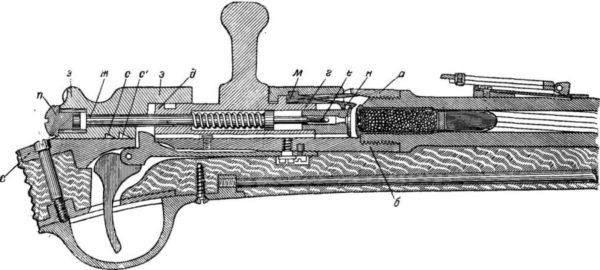

Рис. 114. Винтовка Гра обр. 1874.
Переднюю его часть составляла боевая личинка, сцеплявшаяся с затвором; в этой личинке имелось гнездо для выбрасывателя нм, который состоял из двух ветвей: самого выбрасывателя с зацепом и верхней пружинной части. Внутри затвора помещались ударник еж и боевая пружина, сжимавшаяся между уступом канала затвора и венчиком ударника. Сзади на цилиндрический стержень ударника был надет курок зз, а на задний конец ударника насажена застежка п. Курок (рис. 115) имел ходящий в продольной щели ствольной коробки гребень зз и выступ р, служивший для взведения ударника посредством соответствующего скоса на заднем конце затвора, подобно тому как это было устроено в винтовке Маузера. Боевой и предохранительный взводы с и с1 были нарезаны на курке.

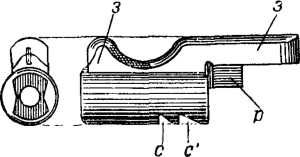

Рис. 115. Курок винтовки Гра обр. 1874 г.
