Итак, первый каменный храм, построенный свт. Алексием, был сооружением с одной главой, без подклета, с полом, совсем немного возвышающимся над поверхностью земли, и с приделом Благовещения, устроенным, по мнению В. П. Выголова, в южную апсиду – дьяконник основного алтаря (13, с. 72–74) . Пол второго храма (1431 г.) значительно возвышался над поверхностью земли. Слово "трикровна" понимали первоначально как "триглавна", то есть собор с тремя главами, пока Н. Н. Воронин, а за ним В. П. Выголов, основываясь на данных раскопок подклета, не показали, что речь здесь идет скорее о том, что собор был трехэтажным, учитывая подклет и подвал. Он простоял до очередного крупного кремлевского пожара 1493 г., когда "у Чуда в монастыре казна выгорела". В 1483–1485 гг. по заказу архимандрита Чудова монастыря Геннадия на новом месте построили особую Алексеевскую церковь с трапезой, "с горними верхними и дольними нижними полатами", каменной кельей и каменными погребами (23, с. 289–290) .

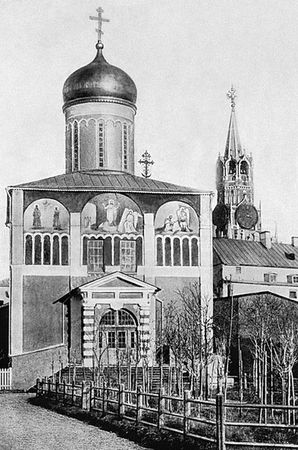

Илл. 11. Собор Чуда Михаила Архангела в Московском Кремле, 1501–1503 гг. Вид с запада. Снимок 1910-х гг.
В 1501 г. старый, обветшавший Михаило-Архангельский собор, пострадавший к тому же в пожаре, по приказу великого князя Ивана III был разобран и на его месте, по-видимому итальянскими мастерами круга Алоизио да Карезано, строившими в это время княжеский дворец, сооружен новый, также с приделом Благовещения Богородицы ( илл. 11 ). Он был освящен в 1503 г. митрополитом Симоном и архиепископом Геннадием и просуществовал вплоть до разрушения монастыря (6, с. 179) .
Новый Михайловский собор был пятиглавым, в отличие от прежних одноглавого и трехглавого ( илл. 12 ). План собора вполне традиционен для московской архитектуры начала XVI в., насколько можно судить по поздним чертежам архитекторов и реставраторов Ф. Ф. Рихтера середины XI в. и А. А. Потапова начала XX в. По наружному обмеру собор не превышал 13 м в ширину и 18 м в длину. Четыре квадратных столба со стороной примерно 1,2 м делили внутреннее пространство собора на три нефа: центральный – шириной около 4 м – и вдвое более узкие боковые. Поперечный средний пролет равнялся ширине центрального нефа, образуя в средокрестии подкупольный квадрат 4 × 4 м. Нефы заканчивались в восточной части тремя апсидами алтаря, средняя из которых с тремя окнами выступала на два метра далее боковых, имеющих по одному окну. Алтарная преграда проходила по западной грани восточной пары столбов. Главный западный вход, как и боковые, южный и северный, расположены по осям нефов, но только два из них – западный и северный – были обрамлены традиционными для раннемосковской архитектуры перспективными порталами. Южный портал целиком был выполнен в форме ренессансной плоской арки с профилированными тягами из терракотовых плиток (15, с. 200–202; с. 209, рис. 1; с. 210, рис. 3) . Ко входам примыкали небольшие паперти с лестницами. Под церковью были сооружены монументальные белокаменные сводчатые подклеты высотой 3,5 м и подвал высотой 4,5 м с отдельными входами ( илл. 13–14 ). Подклет освещался небольшими окнами, а подвал был совершенно темный (13, с. 67, 71, 73) . Его открыли случайно, во время ремонтных работ в начале XX в. ( илл. 15–16 ). Попасть в него можно было только через особое замурованное отверстие по приставной лестнице.

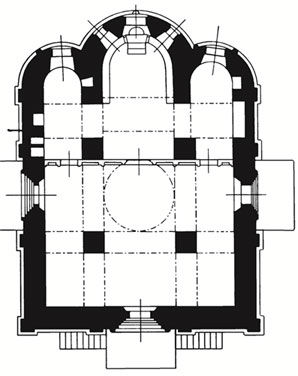

Илл. 12. План собора Чуда Михаила Архангела Чудова монастыря по чертежу конца XIX в.
В Смутное время в этом подвале был заключен отказавшийся от сотрудничества с поляками и призывавший к борьбе с ними святой патриарх Гермоген, куда ему время от времени ставили ведро воды и куль овса и где он скончался 17 января 1612 г. мучеником за православную веру. Архиепископ Арсений Елассонский, будучи свидетелем этих событий и сам находившийся в заточении, пишет в своих записках, что "патриарх кир Гермоген" был заключен "в метохе (подворье) святого Кирилла" (см. главу "Афанасьевский монастырь, что подворье Кириллова монастыря"), в Чудовском монастыре был заключен "бывший патриарх кир Игнатий", назначенный Лжедмитрием, а также свергнутый царь Василий Шуйский, насильственно постриженный в монахи под именем Варлаама (28, с. 173, 175) . На самом деле св. Гермоген находился на Кирилловском подворье только в начале заключения, но позднее был переведен в Чудов монастырь, где и погиб. При вскрытии подвала в нем были найдены железные вериги и несколько человеческих черепов и костей (32, с. 92–101) . Святитель Гермоген был канонизирован 12 мая 1913 г., а в подклете Михаило-Архангельского собора тогда же была освящена новоустроенная церковь сщмч. патриарха Гермогена.

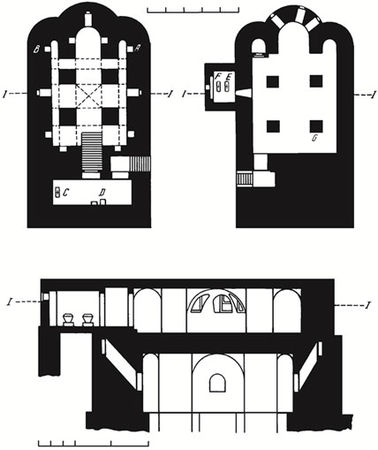

Илл. 13–14. Планы и разрез нижнего и верхнего ярусов подклета собора Чуда Михаила Архангела Чудова монастыря по чертежам конца XIX в.
Западный, южный и северный фасады собора решены одинаково. Плоские неширокие лопатки делят каждый из них на три вертикальных прясла с полукруглыми закомарами, по которым осуществлялось покрытие кровли. При этом центральная закомара несколько выше боковых из-за большей ширины среднего нефа. Под закомарами по периметру собора проходит аркатурно-колончатый пояс несколько вытянутых пропорций, опирающийся на мелко расчлененный фриз, частично перерезывающий пилястры и проходящий несколько выше середины высоты здания без подклета. В боковых фасадах в уровне аркатурно-колончатого пояса прорезаны прямоугольные окна по одному в западном и среднем пряслах, начинающиеся от низа капителей колонок пояса и доходящие до фриза. В полукруглых закомарах размещались росписи с сюжетами на евангельские темы. Барабан с куполом неоднократно переделывались – собор в последнем строительном периоде был одноглавым, но в целом позднее завершение собора вполне гармонично его объему, а аркатурно-колончатый пояс на барабане поддержан применением аналогичного приема на стенах. На западном фасаде на фотографиях конца XIX в. в среднем прясле видны два заглушенных проема. Лестница с паперти западного входа была трехсторонней, а по бокам ее, вплотную к стене собора, были устроены закрытые входы в подклет.

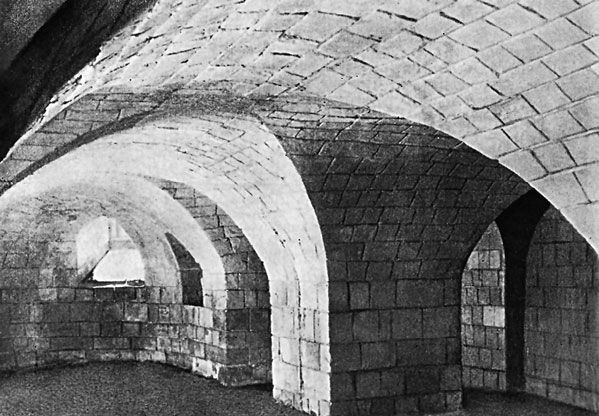

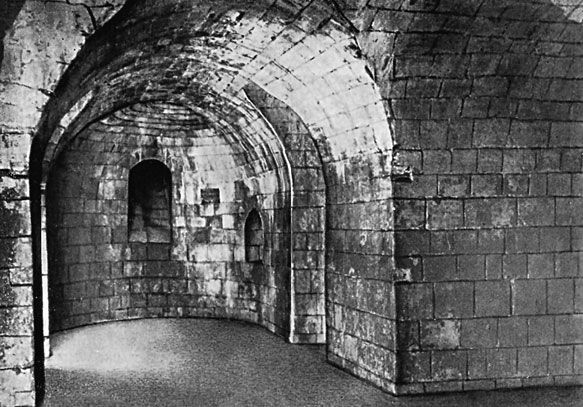

Илл. 15–16. Нижний и верхний ярусы подклета собора Чуда Михаила Архангела Чудова монастыря. Фото 1920-х гг.
Интерьеры собора были расписаны в 1518–1519 гг. Во время пожара 1547 г. эта роспись погибла и в 1550-е гг. была заменена новой, которая впоследствии неоднократно поновлялась, но в целом сохранила характер, стиль и размещение сюжетов середины XVI в. Сохранились чертежи обмеров Ф. Ф. Рихтера середины XIX в. с прорисями живописных сюжетов. Перед сносом храма в 1929 г. часть фресок удалось снять со стен, но большинство погибли при взрывных работах по сносу (7, с. 13) .
На рубеже XVI–XVII вв. монастырь занимал довольно обширную территорию, несколько вытянутую с востока на запад и имевшую в плане форму пятиугольника с одним острым углом, направленным на Успенский собор Кремля, что хорошо видно на известном плане "Кремленаград" 1600 г. (45, с. 171–172, рис. 10; с. 273, рис. 13) . Территория монастыря в это время граничила на востоке с Вознесенским монастырем, с южной стороны к ней примыкала усадьба Ф. И. Шереметева, позднее ставшая частью монастырских владений по Спасской улице, а с севера граница проходила по излому Чудовской улицы. Территория монастыря делилась на две примерно равные по площади части. В центре восточной части стоял пятиглавый собор Чуда Архангела Михаила в Хонех постройки 1501–1505 гг., окруженный по периметру двора одноэтажными кельями и хозяйственными постройками, согласно распространенному на Руси в это время планировочному типу монастыря с соборным храмом в центре пространственной композиции ( илл. 17 ). Восточный комплекс монастыря отделялся от западного поперечным корпусом келий, к которому в середине двора примыкал одноглавый храм, – возможно, тот самый первый храм во имя свт. Алексия, построенный игуменом Геннадием. Стоит обратить внимание на две параллельные линии, идущие от невидимого с этой точки западного входа в Михайловский собор к юго-западному углу Алексеевского храма, явно обозначающие обрамление мощеной дорожки, на месте которой позднее пройдет крытый переход на столбах со сводами. Вплотную к этому одноглавому храму, но с некоторым отступом в глубину, к востоку, изображена трехшатровая постройка, близкая по формам и количеству шатров к звоннице храма Василия Блаженного, – возможно, первая монастырская колокольня в Кремле (см. илл. 3, цв. вкладка) .
