Корпус бомбы из листового железа (реже алюминия) имел клёпанную конструкцию. В передней части к корпусу приклёпывали латунную горловину, к которой на резьбе крепилась чугунная головка. В задней части бомбы винтами крепилась латунная втулка с резьбовым отверстием для ввинчивания взрывателя. Изнутри корпус покрывался шеллачным лаком для изоляции взрывчатого вещества от металла корпуса.

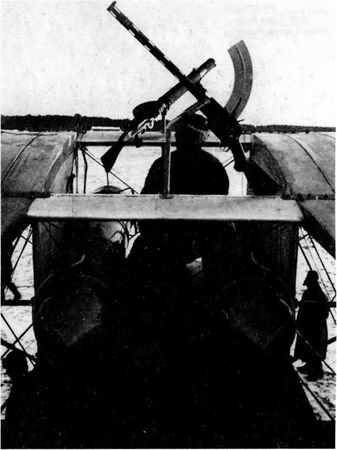

Таблица 8
| Тип | Калибр, мм | Масса, кг | Длина, мм | Тип магазина, вместительность |
|---|---|---|---|---|
| "Максим" | 7.62 | 18,43 (без воды) | 1067 | Короб с холщёвой лентой на 250 патронов |
| "Виккерс" | 7,7 | 18,1 (без воды) | 1156 | Короб с холщёвой лентой на 250 патронов |
| "Мадсен" | 7,62 | 8,92 | 1120 | Коробчатый секторный на 25 патронов |
| "Льюис" | 7,7 | 12,4 | 1200 (с прикладом), 900 (без приклада) | Дисковый на 47 патронов |
В передней части чугунной головки имелось глухое резьбовое отверстие, в которое могли вворачиваться различные элементы. При вертикальной подвеске это была просто заглушка, при горизонтальной - небольшой рым-болт, за который бомба крепилась в переднем узле подвески.

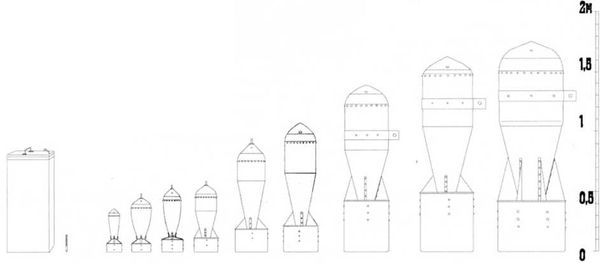

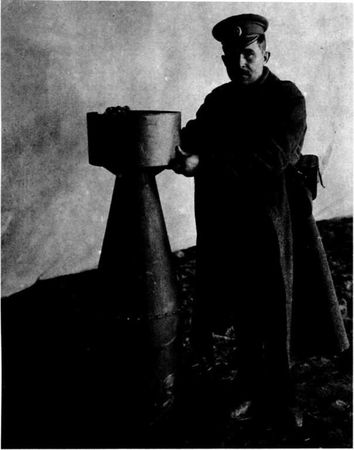

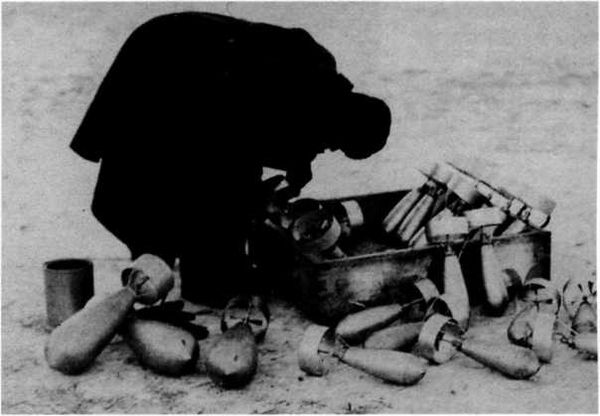

Мелкие бомбы (до 3 пудов) имели кольцевой стабилизатор, устанавливаемый на 4 лапках. Крупные бомбы вместо лапок получили плоские перья (от 4 до 6). Диаметр кольцевого стабилизатора на всех бомбах был равен диаметру корпуса (кроме 5 и 10 фунтовых и 2 и 5 пудовых, у которых он был больше диаметра).
В латунную втулку в задней части корпуса вворачивался унифицированный взрыватель ударного типа, имевший три предохранителя. Первый представлял собой пружину, стоявшую между капсюлем-детонатором и ударником с иглой на конце. Чтобы игла наколола капсюль, ударник должен был сжать пружину. Это предотвращало срабатывание взрывателя при его вворачивании, при переноске и подвеске бомб.
Второй предохранитель обеспечивал безопасную работу с бомбами и представлял собой резьбовую втулку, наворачивающуюся на хвостовую часть ударника и удерживающую его в крайнем верхнем положении. На втулке была закреплена крыльчатка с 4 лопастями. При сбросе бомбы набегающий поток воздуха раскручивал крыльчатку и свинчивал её с ударника, который освобождался и садился на предохранительную пружину. При столкновении бомбы с землёй ударник сжимал пружину, и его игла накатывала капсюль-детонатор. Происходил взрыв.
Для того, чтобы предотвратить несанкционированное отворачивание крыльчатки, был предусмотрен вильчатый фиксатор, фиксирующий крыльчатку относительно корпуса бомбы. При подвеске бомбы в кассету (оперением вверх) фиксатор крепился к корпусу кассеты и при сбросе оставался на ней, освобождая крыльчатку.
Фугасные и осколочные бомбы при одинаковом внешнем виде имели несколько отличное устройство. У осколочных бомб заряд взрывчатого вещество занимал не весь внутренний объём, а только центральную его часть. Внутрь корпуса вставлялась цилиндрическая или слегка коническая труба, в которой и размешался заряд. Пространство между этой трубой и корпусом заполнялось обрезками железных прутков, арматуры, гвоздями, и заливалось толом.

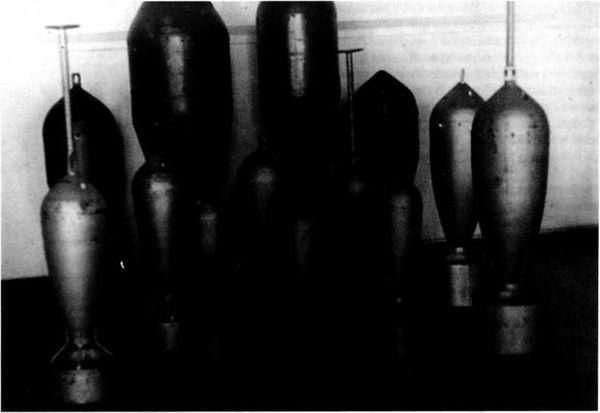

В чугунную головку осколочной бомбы вворачивался металлический штырь длиной от 30 до 50 см в зависимости от калибра бомбы. Назначением этого штыря-упредителя был подрыв бомбы до момента касания корпусом земли для усиления поражающего действия разлетающихся осколков.

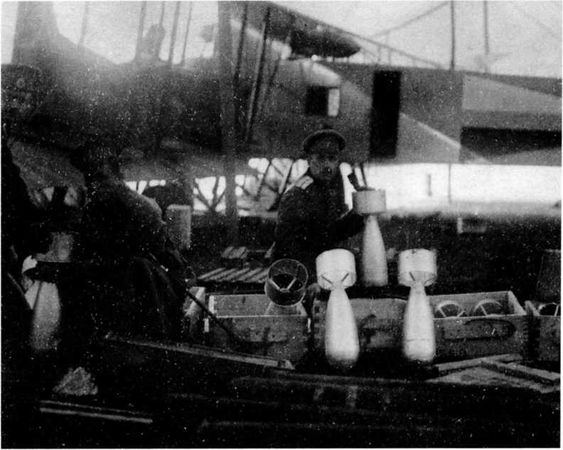

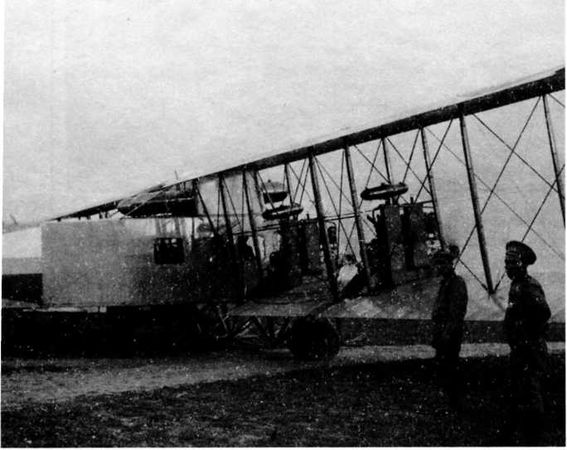

На борту "Муромцев" фугасные бомбы калибром до 3 пудов включительно подвешивались в специальные кассеты в вертикальном положении. Кассета могла передвигаться вдоль правого борта по двум направляющим, надвигаясь на бомболюк. Каждая бомба кренилась на отдельном замке, позволявшем сбрасывать их как по отдельности. так и залпом. Опустевшая кассета сдвигалась вперёд, а место над бомболюком занимала следующая. Свободную кассету можно было снарядить в полёте повторно.

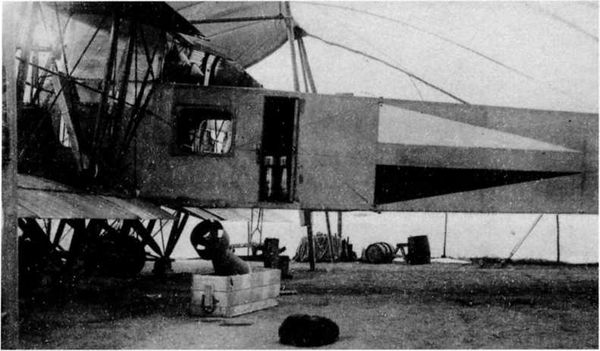

Осколочные бомбы с упредителями в кассетах не помешались и их сбрасывали индивидуально в боковые двери. Так же в двери сбрасывали и фугасные бомбы калибром 5 пудов.

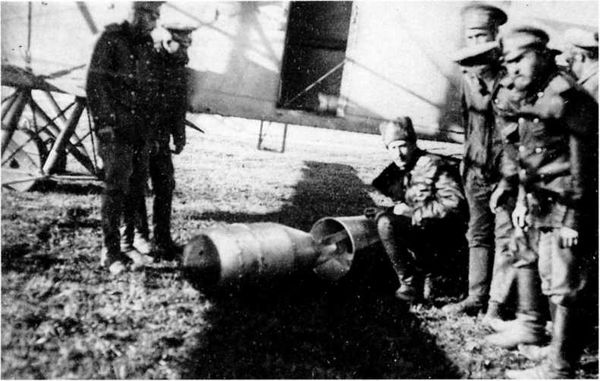

Бомбы калибром К) пудов и выше подвешивались под фюзеляжем горизонтально и для этого имели на корпусе специальное ушко в районе центра тяжести.
Кроме бомб системы Орановского в небольших количествах использовались и бомбы других конструкторов. В частности бомбы системы полковника Гронова, которые отличались от бомб Орановского упрошенной формой корпуса. Кстати, именно Громову принадлежит авторство штыря-упредителя.
Кроме фугасных и осколочных бомб корабли Эскадры применяли и зажигательные бомбы, переделанные из фугасных по типу осколочных. Отличие заключалось только в снаряжении. Вместо заряда взрывчатого вещества бомба снаряжалась смесью гудрона и заряда для зажигания термитного состава. Пространство между центральной трубкой и корпусом заполнялось термитным составом (алюминиевый или магниевый порошок, либо их смесь). При срабатывании взрывателя загорался гудрон, выделяющиеся при его горении газы разрывали корпус и разбрасывали термитный состав на расстояние до 5 метров. Горящий термит вызывал многочисленные возгорания.
Кроме бомб самолёты Эскадры могли сбрасывать на противника и метательные стрелы. Этот тип вооружений широко использовался в начальный период войны против больших масс войск противника. Сброшенные с высоты и разогнавшиеся в свободном падении металлические стрелы получали большую пробивную силу. Они пробивали доски, железные листы кровли, наносили раны солдатам и кавалерии противника.
На "Муромцах" использовались стрелы французского производства "Бон" и отечественные, сделанные по их образцу. Длина стрелы составляла 118 мм, диаметр 8,3 мм, масса 23 грамма. Загружались стрелы в короба-контейнеры с открывающимся дном. Сброс осуществлялся в бомболюк. Контейнер вмещал 500 стрел, и при сбросе с высоты 1000 м поражалась площадка 200 на 100 метров.
Стрелы использовались вплоть до конца войны, а произведённых запасов хватило ещё и на войну гражданскую…
