Разность высот точек А и В (черт. 131) определяют помощью нивелира так. Помещают нивелир в промежуточную точку С, а в точку А ставят отвесно рейку, разделенную на дециметры и сантиметры (черт. 132). Вдоль рейки ходит дощечка, которую подвигают до тех пор, пока ее средняя линия не будет видна наблюдателю у нивеллира на одной линии с обоими уровнями воды в сосудах. Заметив положение дощечки, переносят рейку в точку В, не изменяя положения нивеллира. Дощечку снова помещают на одной высоте с уровнями воды в сосудах. Разность высот дощечки покажет, насколько разнятся высоты точек А и В.
Если требуется определить высоту целого ряда точек местности (В, С, Dна черт. 133) над или под горизонтальной плоскостью, проходящей через А, то поступают следующим образом. Поместив нивелир между А и В, находят высоту А над В, как сейчас было объяснено. Затем, перенеся нивелир между В и С, находят высоту В над С. Сложив обе разницы в высотах, находим возвышение А над С. Подвигаясь таким образом дальше, мы доходим до точки Е, которая выше предыдущей точки D. Ясно, что тогда надо будет ее соответственно уменьшить разность высот А и Dчтобы узнать возвышение точки А над Е. Таким путем к концу работы определятся разности высот для всех точек нивелируемого "профиля" ABCDEF.
Короче говоря, надо сложить отдельно все показания при взглядах вперед и все показания при взглядах назад, и из первой суммы вычесть вторую. В результате получим возвышение конечной точки над начальной; отрицательный результат покажет, насколько конечная точка ниже начальной.
Разность высот конечных точек А и Fможно найти и не производя вычислений для каждой промежуточной точки. Обозначим положение дощечки на рейке в точке А через а; в точке В – через bпри взгляде вперед и через b1, при взгляде назад; в точке С – через с и с1, в точке D– через dи d1 и т. д. Чтобы найти разность высот А и Fмы произвели следующие действия:
[b– а] + [с – b1] + (d– с1) – (е – d1) – [е1 – f].
Раскрыв скобки, имеем
b– а + с – b1 + d– с1 – е – d1 – е1 – f
или
b+ с + d+ е + f– [а + b1 + с1 + d1 + е1].
Второй концентр
VIII. ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ О ТРЕУГОЛЬНИКАХ
§ 48. Равнобедренный треугольник
С основными свойствами всякого треугольника мы познакомились в §§ 15–22. Самые главные из них следующие: сумма углов треугольника равна 180°; треугольники равны друг другу или по трем сторонам, или по двум сторонам и углу между ними, или по одной стороне и двум углам (для краткости мы обозначили эти случаи так: ССС, СУС, УСУ). Теперь познакомимся с некоторыми новыми свойствами треугольников.
Предварительные упражнения

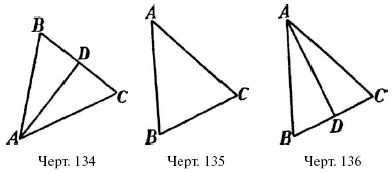

Укажите равные треугольники в фигуре черт. 134, где АВ = АС, a AD– равноделящая угла А.
Каковы углы ADB и ADС на черт. 134: острые или тупые?
Мы знаем, что в р а в н ы х треугольниках против равных сторон лежат равные углы. Покажем, что и
в о д н о м и т о м ж е т р е у г о л ь н и к е п р о т и в р а в н ы х с т о р о н л е ж а т р а в н ы е у г л ы.
Пусть у нас взят треугольник ABC (черт. 135), в котором сторона АВ равна стороне АС. Легко убедиться, что в таком треугольнике углы В и С, лежащие против равных сторон, равны между собой. Если в нашем треугольнике проведем (черт. 136) равноделящую АD угла А, она разобьет ABCна два треугольника: АDB и АDС, которые равны между собой (СУС). По этому угол В, лежащий против AD, равен углу С, лежащему против той же общей стороны.
Треугольник с двумя равными сторонами называетс я р а в н о б е д р е н н ы м; его равнее стороны называются б о к о в ы м и с т о р о н а м и этого треугольника, а третья сторона – его о с н о в а н и е м.
Поэтому рассмотренное сейчас свойство треугольника можно высказать короче так:
в р а в н о б е д р е н н о м т р е у г о л ь н и к е у гл ы п р и о с н о в а н и и р а в н ы.
Можно удостовериться и в обратном соотношении: если в треугольнике имеются равные углы, то стороны, лежащие против этих углов, – равны; или-короче сказать:
в т р е у г о л ь н и к е п р о т и в р а в н ы х у г л о в л е ж а т р а в н ы е с т о р о н ы.
Чтобы убедиться в этом, возьмем треугольник (черт. 135), в котором два угла равны: уг. B = уг. C. Проведем (черт. 136) равноделящую AD; в образовавшихся двух треугольниках ADB и ADCсторона AD – общая, уг. BAD = уг. CAD, уг. В = уг. C; следовательно, треугольники равны (УСУ), и потому АВ = АС.
Применения
52. Огород имеет форму равнобедренного треугольника, одна сторона которого на 40 м длиннее другой. Обвод огорода 200 м. Какова длина каждой стороны? Сколько решений имеет эта задача?
Р е ш е н и е. Если оcнование этого треуголь ника больше боковых сторон, то, обозначив его через х, имеем уравнение
х + х – 40 + х – 40 = 200,
из которого находим: х =280/3 = 93 1/3 м.
Значит, в таком случае стороны треугольника имеют длину: 93 1/3 м, 531/3 м и 531/3 м.
Если же основание к о р о ч е боковых сторон, то составляем уравнение
y + y + 40 + y + 40 = 200,
из которого y = 40 м. Следовательно, второе решение задачи 40 м, 80 м и 80 м.
53. Кровля, в зависимости от материала, из которого она сделана, должна составлять с горизонтальной линией следующие углы (черт. 137):
Железная и цинковая. . . 30°
Толевая. . . . . . . . . . 18°
Черепичная. . . . . . . . 40°
Тесовая. . . . . . . . . . 45°
Соломенная. . . . . . . . 60°
Зная это, определите, какой угол должны составлять между собой стропильные ноги двускатной крыши в каждом случае.
Р е ш е н и е. Для железной кровли искомый угол равен 180° – 2 ? 300 = 120°; для толевой 180° – 2 ? 18° = 144°; для черепичной 180° – 2 ? 40° = 100°; для тесовой 180° – 2 ? 45° = 90°; для соломенной 180° – 2 ? 60° = 60°.
§ 49. Угол, опирающийся на диаметр

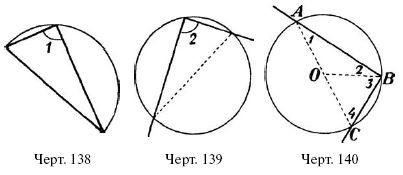

Из свойств равнобедренного треугольника вытекает следующая особенность угла, вписанного в полукруг (черт. 138) или: как его иначе называют – "опирающего на диаметр":
У г о л, о п и р а ю щ и й с я н а д и а м е т р, р а в е н п р я м о м у.
"Опирающимся на диаметр", или "вписанным в полукруг" называют такой угол, вершина которого лежит на дуге окружности, а стороны проходят через концы диаметра; таковы углы: 1 на черт. 138 и 2 на черт. 139. Желая удостовериться, что такой угол во всех случаях равен 90°, мы соединяем центр О полукруга (черт. 140) с вершиной В угла. Получаем два равнобедренных треугольника АОВ и ВОС (почему они равнобедренные?). В них
уг. 2 = уг. 1
уг. 3 = уг. 4.
Отсюда уг. 2 + уг. 3 (т. е. уг. АВС) = уг. 1 + уг. 4. Но так как уг. АВС + уг. 1 + уг. 4 = 180°, то уг. ABC= 90°.
Этим свойством окружности пользуются нередко для того, чтобы в изделиях проверять полуокружность помощью чертежного треугольника (как?).
