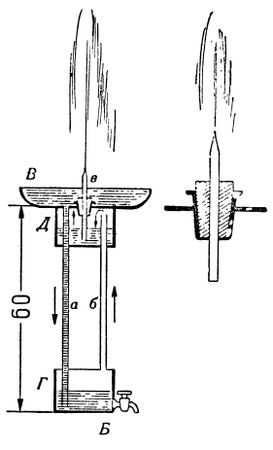

Рис. 24
Остается только привести фонтан в действие.
Выньте трубку в и налейте в верхнюю банку воду приблизительно до уровня трубки б. Затем вставьте трубку в на место и налейте воду в бассейн. Фонтан немедленно заработает. Действие воды и воздуха в этом фонтане такое же, как и в предыдущем опыте.
Так как вода, прибывающая в бассейн, стекает в нижнюю банку, понятно, что фонтан перестанет бить тогда, когда вся вода из бассейна выльется в нижнюю банку. Если емкость банок по 2 литра и отверстие трубки фонтана не более полумиллиметра, - фонтан бьет около получаса. Чем выше помещены банки одна над другой, тем сильнее бьет струя.
Картезианский водолаз. Это очень забавная игрушка. Ее легко сделать самому. Материалы нужны простые.
Купите в магазине наглядных пособий широкую цилиндрическую мензурку и достаньте кусок тонкой резины такого размера, чтобы она покрыла отверстие мензурки. Налейте в мензурку воды почти доверху. К маленькой легкой бутылочке привяжите на трех-четырех нитках или проволочках маленькую чашечку или наперсток, как показано на рис. 25. В чашечку положите несколько дробинок. Это приспособление и есть водолаз. Опустите его осторожно в воду, чашечкой вниз. Бутылочка-водолаз будет плавать, так как вода не может войти внутрь его - не пускает воздух. Наклоняя бутылочку под водой, выпустите из нее немного воздуха или прибавьте в чашечку столько дробинок, чтобы водолаз еле плавал и от малейшего толчка опускался под воду.
Рис. 25
Когда отрегулируете плавучесть водолаза, накройте мензурку резиной, натяните ее и крепко привяжите. Теперь, как только вы нажмете пальцем на резину, водолаз пойдет ко дну Отпустите палец - и он сейчас же всплывет.
Водолаз ныряет вот почему. Когда вы нажимаете на резину, воздух под ней сжимается и передает свое давление на воду. Через воду давление передается на воздух, оставшийся в маленькой бутылочке водолаза. Воздух в бутылочке сжимается, в нее входит вода, пузырек становится тяжелее и идет ко дну. Как только давление прекращается, воздух в бутылочке выгоняет воду, и водолаз всплывает.
Эту игрушку придумал лет триста назад великий французский ученый и философ Декарт, по-латыни - Картезиус. Поэтому игрушка Декарта была названа картезианским водолазом.
Насосы и их устройство. Кто внимательно прочтет это описание и проделает все опыты, тот сможет сам конструировать различные модели водоподъемных сооружений.
С давних пор было известно, что жидкость можно поднять в трубе при помощи поршня, плотно прилегающего к стенкам трубы. Для этого необходимо сначала передвинуть поршень до нижнего конца, затем опустить этот конец в жидкость и наконец поднимать поршень в трубе. При этом жидкость будет следовать за поршнем. В прежнее время это явление объясняли тем, что природа будто бы "не терпит пустоты" и поэтому якобы жидкость заполняет трубу, как только в ней образуется пустота при поднятии поршня. На самом деле воду поднимает только давление атмосферы.
Если поршень в трубе опустить до поверхности воды, воздух будет давить на поверхность поршня, как и на воду. Но как только мы потянем поршень кверху, под ним атмосфера уже не будет давить на воду и наружное давление погонит воду в трубу вслед за поднимающимся поршнем.
Чем выше столб воды, поднятой с помощью поршня в трубе, тем он тяжелее и его труднее поднимать кверху. Но как бы ни была длинна труба насоса, поршнем можно поднять воду не выше чем на 10,33 метра. Выше этого вода не пойдет, как бы мы ни поднимали поршень. Почему? Потому, что столб воды такой высоты весит столько же, сколько и столб воздуха, давящего на поверхность воды, равную площади поршня. Эти два веса уравновешивают друг друга и ограничивают возможность дальнейшего подъема воды.
Теперь вы понимаете, почему в описании сифона было сказано, что колено сифона не должно быть выше чем на 10 метров от поверхности воды. При большей высоте столб воды в сифоне должен разорваться в колене и образовать пустоту - безвоздушное пространство.
Конечно, подъем воды поршнем на высоту 10 метров практически невозможен потому, что под поршнем всегда имеется некоторое количество воздуха. Очень хорошо, если таким насосом удастся поднять воду на высоту 8 метров.

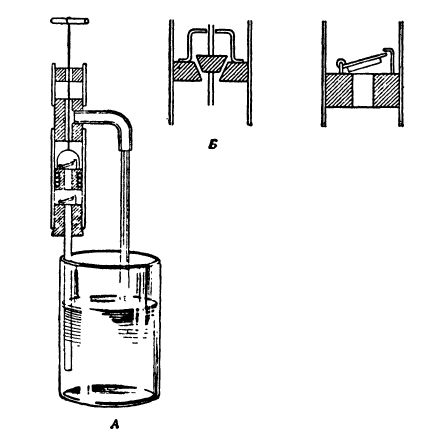

Маленький насос нетрудно сделать самому. Для этого нужны только небольшие обрезки стеклянных трубок диаметром сантиметра два и круглые деревяшки, просверленные посредине. Посмотрите на рис. 26, А. На нем показан продольный разрез простого насоса из стеклянных трубок и деревяшек.
В нижнюю деревяшку вставляется снизу всасывающая трубка, а верхняя деревяшка нужна для того, чтобы правильно двигалась штанга поршня. Точно по внутреннему диаметру стеклянной трубки подыщите круглую деревянную палку. От этой палки отрежьте деревянные части для насоса. Стеклянные трубки нужны одна длиной 4 сантиметра, другая - 10 сантиметров. Кусок палки сантиметра три длиной просверлите посредине и сбоку. В боковое отверстие вставьте водоотливную трубку, а на оба конца наденьте заготовленные стеклянные трубки: короткую сверху и длинную снизу. Стекло с деревом соединяется сургучом.
Сначала обмажьте сургучом деревяшку, потом разогрейте над огнем трубку и сургуч на деревяшке, вставьте ее в трубку, слегка поворачивая из стороны в сторону. В нижний конец длинной трубки вставьте тоже просверленный в середине кусок палки длиной примерно 2 сантиметра. Сквозь это отверстие проходит всасывающая трубка. Третий кусок палки, длиной примерно 1 сантиметр, будет поршнем. Чтобы поршень легко двигался в трубке и не пропускал воздух, сделайте на нем кольцеобразный вырез и обмотайте шерстяной ниткой. Нитки надо намотать столько, чтобы она плотно прилегала к стеклу. Для облегчения движения смажьте ее маслом. В поршень вделайте проволочную ручку с кольцом на конце. Если бы поршень был сплошным, он при движении кверху поднимал бы воду за собой, а при движении книзу опять выталкивал ее обратно. Но нам нужно поднять воду в отливную трубку. Поэтому поршень устраивают так, чтобы вода могла сквозь него пройти кверху, а обратно уйти не могла. Для этого служат клапаны. Клапаны можно сделать разными способами. Простейший применен в нашем насосе. Он сделан вроде западни, которая собственной тяжестью закрывает отверстие. При напоре воды снизу он поднимается и пропускает воду. На этом основано устройство всех клапанов.
Маленький кусочек жести, изогнутый на одном конце в трубочку, прикрепляется проволочной скобкой над отверстием поршня. Чтобы он плотно прикрывал отверстие, к нему снизу приклеивается сургучом кусочек кожи. Чтобы открытый клапан не мог откинуться в обратную сторону, напротив шарнира вбейте в поршень маленький кусочек проволоки: она будет удерживать край клапана. У нас на рис. 26, Б показана еще одна конструкция клапана; устройство и действие его понятны без описания.
В нашем насосе нужно поставить два клапана: один в поршне, другой у входного отверстия.
Насос действует так: когда поршень идет кверху, давление воздуха закрывает клапан поршня, а нижний клапан, уступая напору воды, стремящейся за поршнем, открывается. Как только вы перестанете тянуть поршень, нижний клапан своей тяжестью закроется, и вода из насоса не сможет вылиться обратно. Когда поршень пойдет вниз, она откроет клапан поршня и пройдет сквозь него вверх. Когда вы перестанете опускать поршень, клапан его закроется, и вода останется над ним. Следующим движением поршня кверху вы поднимете воду к отливному отверстию, а клапаны насоса будут действовать точно так же, как и в первом случае. Клапан поршня останется закрытым, а нижний, впускной, клапан откроется и впустит воду.
У нас получится обыкновенный всасывающий насос, который употребляется для поднятия воды с небольшой глубины.
