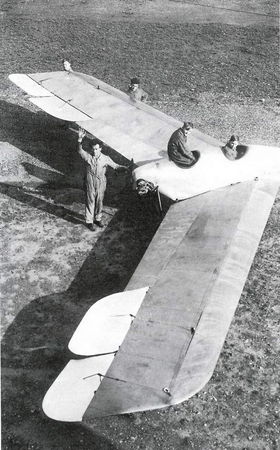

Вторая "бесхвостка" А.Зольденхоффа - А2.
Первые два полета прошли удачно. В третьем произошла поломка в конструкции, но Герберу удалось посадить самолет.
Сочтя самолет опасным, швейцарские власти запретили полеты. Тогда Зольденхофф перенес свою авиаконструкторскую деятельность в Германию. Там, с помощью инженеров Лангута и Фридмана в 1929 г. он построил новую машину - А2. На этот раз самолет был двухместным. Его испытывал известный немецкий летчик Готтлиб Эспенлауб.
Самолет оказался неплох, и это побудило Зольденхоффа построить еще одну "бесхвостку", АЗ. На этот раз машина имела традиционную схему шасси с хвостовым колесом, старенький "Черуб" заменили на более мощный французский "Сальмсон" (40 л.с.). Интересной особенностью АЗ были необычные органы путевого управления - небольшие расщепляющиеся кили, расположенные примерно на полуразмахе каждого крыла. Они действовали как аэродинамические тормоза, увеличивая сопротивление на том крыле, в сторону которого хотел повернуть летчик. Так как тормоза находились в плоскости, проходящей через центр тяжести самолета, их действие не нарушало продольного равновесия.
В связи с тем, что Эспенлауб занялся проектированием собственных "бесхвосток", испытания АЗ проводил летчик Антон Ридегер. Первый полет состоялся 30 июля 1930 г. с аэродрома в Дюссельдорфе. Редингер хорошо отозвался о летных качествах машины, но через неделю после начала испытаний во время посадки при сильном боковом ветре самолет потерпел аварию, а летчик получил серьезную травму.
Такая же судьба постигла А4, построенный в начале 1931 г. и почти не отличавшийся от АЗ. Испытания проходили зимой. Подхваченный сильным боковым порывом ветра самолет опрокинулся. Редигер вновь получил ранение, на этот раз не столь серьезное.

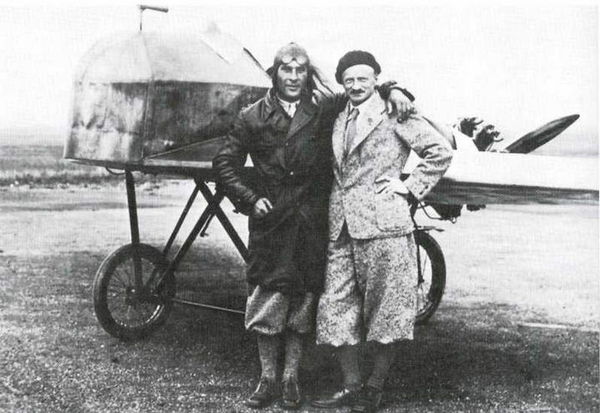

А.Зольденхофф (справа) и испытатель его машин А.Ридегер у самолета А3.
Неудачи не обескуражили конструктора и его верного помогцника-испытателя. В том же 1931 г. начались полеты пятого бесхвостого моноплана Зольденхоффа А5. Для улучшения устойчивости на концах крыла установили вертикальные кили, в остальном же конструкция почти не изменилась. После опробования самолета в воздухе Зольденхофф и Редигер решили совершить на нем показательный перелет по городам Европы. Принимая во внимание аварии предыдущих "бесхвосток" Зольденхоффа, это был, безусловно, очень рискованный замысел.
Перелет начался в сентябре 1931 г. В густом тумане, управляя самолетом лишь по показаниям простейших навигационных приборов, Редингеру чудом удалось перелететь через Альпы. Хотя намеченный маршрут так и остался неосуществленным, на А5 было выполнено несколько полетов по городам Швейцарии. В них он проявил себя как вполне устойчивая и нормально управляемая машина. Максимальная скорость самолета равнялась 210 км/ч, посадочная - 67 км/ч.
Общий налет А5 составил весьма внушительную величину - 3400 км. Это, несомненно, был самый удачный самолет Зольденхоффа. Сейчас он находится в Транспортном музее в городе Люцерн (Швейцария).
Не имея технического образования и не получая финансовой поддержки со стороны государства, Зольденхофф располагал значительно меньшими возможностями, чем Данн или Хилл. Поэтому его работы мало что дали в отношении технического развития "бесхвостки". Основное значение его самоотверженной деятельности заключается в том, что она еще раз продемонстрировала возможность создания нормально летающего бесхвостого самолета.
В 1930 г. в США появился самолет "Эрроухед", удивительно напоминавший бипланы Д.Данна. Это сходство не случайно: одним из его создателей был Д.Дэвис, пятнадцать лет назад участвовавший в производстве фирмой Берджес лицензионных самолетов Данна и, по-видимому, все еще находившийся под впечатлением их высокой устойчивости. А именно это качество и было в данном случае главным: ведь самолет создавался как "экономичный и безопасный аппарат, на котором каждый может научиться летать за короткое время и за небольшую плату". Утверждалось, что его посадочная скорость составляет всего 30 км/ч, и что самолет в принципе не может попасть в штопор.
Для своего времени самолет выглядел явно устаревшим. Стреловидное бипланное крыло оканчивалось прикрепленными к стойкам вертикальными килями с рулями направления. Фюзеляж представлял собой короткую одноместную гондолу с открытой кабиной и установленным сзади трехцилиндровым двигателем воздушного охлаждения.

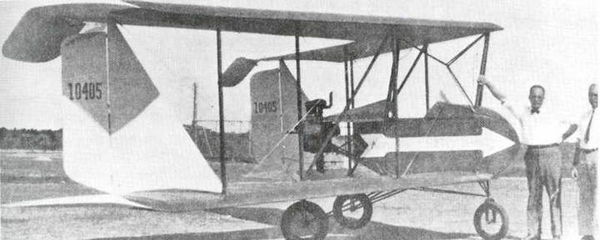

"Эрроухед" - попытка воплощения идей Данна и Берджеса в конструкции "массового" самолета 30-х годов.
Во время строительства самолета к нему проявлял интерес старейший американский авиаконструктор Гленн Кертисс, полагая, что "Эрроухед" сможет найти массовое применение как дешевый "самолет для каждого". Но вскоре знаменитый конструктор скончался, а других заинтересованных лиц не нашлось. После испытаний самолета во Флориде летом 1930 г. сведения о нем больше не появлялись.
"Бесхвостки" со стреловидным крылом были первыми успешно летавшими самолетами без горизонтального оперения. Стреловидность в сочетании с отрицательной круткой обеспечивала удовлетворительную продольную устойчивость и способствовала улучшению путевой устойчивости. Вместе с тем, такое крыло по сравнению с обычным имело больший вес и меньшую подъемную силу. Поэтому, наряду со стреловидными формами, существовало немало других схем самолетов без горизонтального оперения.
Источники и комментарии
1. J.Dunn. The theory of the Dunn aeroplane // RAS Journal. 1913. Vol. 17. P. 83-102.
2. Данн первым применил элевоны на самолете. Однако сама идея таких органов управления "бесхвосткой" возникла еще в прошлом веке. Впервые она встречается в проекте самолета- моноплана английского изобретателя Ричарда Харта (патент Великобритании № 1469, 21.05.1870 г.).
3. Р.Walker Early aviation at Farnborough. Vol. 2. London, 1974. P. 185.
4. Flight. 18.06.1910. P. 459.
5. Вестник воздухоплавания. 1910. № 17. С. 25.
6. Report on automatic stability trails // RAS Journal. 1911. Vol. 15. P. 15.
7. Подробнее о самолетах Берджес-Данн см.: American Aviation Historical Society Journal. 1967. Vol. 12. № 4.
8. Discussion on stability // RAS Journal. 1913. Vol. 17. P. 235-244.
9. Разворот за счет крена при использовании одних только элеронов (элевонов) обычно сопровождается возникновением неблагоприятных моментов аэродинамических сил, замедляющих поворот вокруг вертикальной оси.
10. Архив Научно-мемориального музея Н.Е.Жуковского. № 2990/3. А. 494-498. И. G.Hill. The tailless aeroplane // RAS Journal. 1926. Vol. 30. P. 528.
12. Там же. С. 537.
13. S.Gates, D.Hirst. Some futures of the earlier Pterodactyl design // ARC Report. 1931. № 1423.
14. Патент Великобритании № 352961, 15.01.1930 г.
15. A.Stephens, I.Gohen. Spinning of Pterodactyl Mark IV // ARC Report. 1934. № 1576.
16. Патент Германии № 279895, 21.09.1912 г.
17. Schwanzloses Flugzeug Soldenhoff // Flugsport. 1931. № 25. S. 536-539.
18. C.Warren. The Arrowhead safety plane. // Southern Aviation. 1930. № 2(4). P. 13.
3
Французская школа в "бесхвосткостроении"
Может ли обычное нестреловидное крыло обеспечить продольную балансировку самолета без горизонтального оперения? Оказывается, да. Но для этого необходимо придать профилю особую форму, с отогнутой вверх задней частью. Эта загнутая кромка создает направленную вниз аэродинамическую силу, которая уравновешивает момент от подъемной силы, стремящейся перевести самолет в пикирование. Более того, при увеличении угла атаки фокус крыла смещается не вперед как обычно, а назад, образуя стабилизирующий момент, автоматически возвращающий самолет в исходное положение. Такой профиль получил название самоустойчивого или S-образного, так как по форме он напоминает лежащую на боку вытянутую латинскую букву S.
Первым предложил применять такой профиль для продольной балансировки самолета французский исследователь Альфонс Пено. Он родился в Париже в 1850 г. Его отец был вице-адмирал. Во флоте служил и брат. Мальчику тоже прочили карьеру военно-морского офицера. Но из-за полученной в детстве травмы - Альфонс упал и сильно повредил бедро, в военно-морскую академию его не приняли. Тогда он занялся изучением тайн полета и вскоре весьма преуспел в этом. Одним из первых он всерьез начал исследовать проблемы устойчивости летательного аппарата, строил и с успехом испытывал модели с изобретенным им же резиномотором.
В 1876 г. Пено при участии его помощника, механика Поля Гошо, разработал проект пассажирского самолета. В отличие от прежних моделей Пено этот самолет не имел горизонтального хвостового оперения. Его заменял S-образный профиль. Сзади к крылу крепились рули высоты, но самолет мог сохранять равновесие и без их помощи. "Рули высоты являются просто рулями маневренности, которые служат для спуска или подъема, устойчивое равновесие достигается <...> с помощью отгиба вверх задней части поддерживающей поверхности", - отмечалось в описании проекта.
