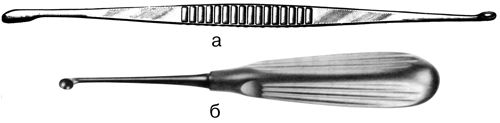

Рис. 38. Острые костные ложки фолькмана (а) и Брунса (б) (по: Medicon instruments, 1986).
5. Острые костные ложки в зависимости от конструкции можно удерживать в руке по-разному:
• рукоятку односторонней костной ложки прочно фиксируют в ладони, прикладывая дистальную фалангу указательного пальца к шейке;
• при необходимости такую костную ложку можно удерживать в позиции "писчего пера";
• двухстороннюю костную ложку Фолькмана можно удерживать только в позиции "писчего пера" или "смычка".
Правила пользования острыми костными ложками
1. Движения острой кромкой рабочей части костной ложки должны быть мелкими и непродолжительными по времени. Следует часто осматривать содержимое костной ложки и проверять состояние стенки выскабливаемой полости.
2. Не следует использовать костную ложку в качестве рычага. Это может привести к проламыванию стенки костной полости.
3. Костную ложку при санации полостей с тонкими стенками следует держать как "писчее перо", избегая фиксации ее рукоятки в ладони. Только при выскабливании полости с толстыми стенками можно фиксировать рукоятку костной ложки "в кулаке".
4. Движения острой кромкой костной ложки должны производиться в направлении "снаружи внутрь".
5. При санации выскабливающие движения костной ложкой следует чередовать с извлечением полученных крупных фрагментов анатомическим пинцетом.
6. Для введения костной ложки в полость следует в ее стенке сформировать отверстие, не менее чем в 1,5 раза превышающее размер рабочей части инструмента.
7. Поступательные движения костной ложкой следует производить с большой осторожностью.
8. При извлечении костную ложку следует проводить только через центр полости.
9. С помощью возвратно-поступательных и маятникообразных движений можно установить объем костной полости и уточнить характеристики ее стенок.
10. При поступательных движениях не следует сильно надавливать рабочей частью ложки на противоположную стенку полости.
Хирургические пилы
1. Рабочая часть (полотно) пилы может быть выполнена в следующих вариантах:
• листовом (плоском);
• циркулярном (в виде круга с механическим, электрическим или пневматическим приводом);
• проволочном (лезвие в виде 3–4 витков стальной проволоки).
2. Рукоятки (приспособления для удерживания полотна) могут иметь вид:
• рамки;
• Т-образной конструкции.
Для придания жесткости лезвию пилы на верхнюю его кромку помещают П-образную направляющую (рис. 39).

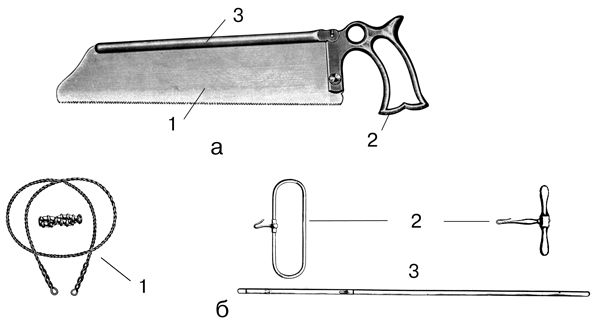

Рис. 39. Различные конструкции хирургических пил: а – листовая пила: 1 – лезвие; 2 – рукоятка; 3 – направляющая конструкция для придания лезвию жесткости. б – проволочная пила: 1 – проволочная пила Джильи; 2 – ручки для проволочной пилы; 3 – проводник Поленова для защиты прилегающих к кости тканей.

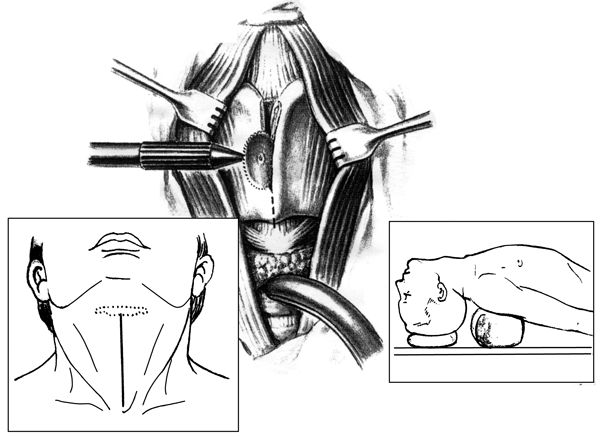

Рис. 39 (окончание). Различные конструкции хирургических пил: в – рассечение щитовидного хряща с помощью циркулярной пилы (по: Medicon instruments, 1986).
Листовые пилы обычно применяют в общехирургической практике для ампутаций конечностей и выполнения ортопедических операций. В хирургической стоматологии и челюстно-лицевой хирургии, как правило, используют проволочные и циркулярные пилы (фиссурные боры). Проволочные пилы в зависимости от выраженности зубьев бывают двух видов:
1. Проволочная пила Джильи (Джигли) с небольшой высотой зубцов.
2. Проволочная пила Оливекрона с выраженными клиновидными зубцами.
Правила перепиливания кости с помощью проволочной пилы
1. Проволочную пилу нужно натягивать в виде прямой линии или под тупым углом. При образовании лезвием пилы прямого угла или петли происходит его излом.
2. Ассистент хирурга должен постоянно контролировать ширину костной щели, предупреждая возможность перелома кости или ограничения движения лезвия пилы.
3. При углублении пропила кости нужно движения лезвием замедлить, исключив возможность ятрогенных повреждений мягких тканей и сосудисто-нервных пучков.
4. Для проведения проволочной пилы под перепиливаемый участок кости следует использовать проводник Поленова. Эта узкая металлическая пластина также предохраняет подлежащие ткани от повреждения. Подводить проволочную пилу под кость можно также с помощью изогнутого кровоостанавливающего зажима, лигатурной иглы, желобоватого зонда или диссектора.
5. При внезапном разрушении ушка проволочной пилы взамен ручки можно применить кровоостанавливающий зажим Кохера.
6. Во избежание ятрогенных повреждений не следует погружать в кость циркулярную пилу глубже основания зубьев. Кроме того, для повышения точности движений пилой предплечье хирурга обязательно должно иметь опору.
К вспомогательным инструментам, использующимся для разъединения тканей механическим способом, относятся:
• зонд желобоватый;
• зонд Кохера;
• пуговчатый зонд;
• лопаточка для разъединения мягких тканей и т. д.
Зонд желобоватый
Этот зонд (рис. 40) используют:
Рис. 40. Желобоватый зонд: 1 – желоб; 2 – ручка (по: Medicon instruments, 1986).
1. Для исследования глубоких ран, полостей и свищевых ходов.
2. Для безопасного рассечения собственной фасции или апоневроза в качестве вспомогательного защитного инструмента.
• Название этот инструмент получил вследствие основной конструктивной особенности – углубления в виде желоба по длине, придающего изделию прочность.
• Ручка, имеющая форму миртового листа, может быть использована для приподнимания кончика языка перед рассечением короткой уздечки.
Последовательность действий при использовании желобоватого зонда
1. Первый ассистент хирургическим пинцетом в правой руке должен зафиксировать и приподнять собственную фасцию в центре раны.
2. Хирург должен захватить кончиком хирургического пинцета, находящегося в левой руке, собственную фасцию в непосредственной близости к ранее установленному пинцету.
3. Оба пинцета должны образовывать угол 60–90°.
4. Хирург производит лезвием брюшистого скальпеля небольшую продольную насечку длиной 2–3 мм собственной фасции или апоневроза. Критерием правильности выполнения этого приема является появление в разрезе следующего слоя (мышцы, фасции, жировой клетчатки).
5. Желобоватый зонд осторожно проводят под фасцией в сторону одного из углов раны. При этом во избежание ятрогенных повреждений кончиком желобоватого зонда нужно осторожно приподнимать собственную фасцию:
• зонд для проведения под фасцией нужно удерживать в "позиции смычка";
• следует избегать протыкающих грубых движений;
• желательно, чтобы зонд просвечивал сквозь толщу фасции.
6. Уложив обушок скальпеля в желоб зонда, осторожно рассекают собственную фасцию до угла раны – "обушок в желобок".
7. По уже описанным правилам вводят зонд по направлению к другому углу раны и производят рассечение собственной фасции или апоневроза (рис. 41).

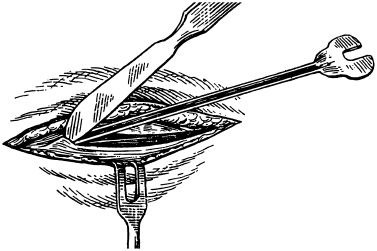

Рис. 41. Рассечение собственной фасции с помощью желобоватого зонда (объяснение в тексте) (по: Лопухин Ю. М., Молоденков М. Н., 1968).
По аналогии для рассечения собственной фасции можно использовать и ножницы, укладывая тыльную поверхность одного из лезвий в желоб зонда.
Зонд пуговчатый
Основное предназначение этого зонда – исследование глубоких полостей и свищевых ходов. Зонд представляет собой металлический стержень диаметром около 2 мм с утолщением на конце в виде пуговки:
• односторонний пуговчатый зонд имеет на другом конце рукоятку в виде петли;
• в ряде случаев пуговчатое утолщение имеется на обоих концах (двусторонний зонд);
• для проведения толстых нитей сквозь ткани или для подведения толстой лигатуры под сосуд на конце зонда может быть ушко.
Пуговчатый зонд фиксируют в руке в позиции "писчего пера".
Правила работы пуговчатым зондом:
1. Пуговчатый зонд следует вводить в свищевой ход или в полость кисты очень осторожно, прощупывая концом стенки.
2. При невозможности прямолинейного движения следует моделировать форму зонда по форме свищевого хода или иной полости. При этом не следует допускать изгиба зонда более чем на 120°.
3. Не следует "силовым" способом пытаться провести зонд через узкий свищевой ход. При неудаче лучше извлечь зонд и попытаться повторить манипуляцию.
4. Для облегчения продвижения зонда можно осторожно отклонять его в ту или иную сторону, нащупывая продолжение канала.
5. Допустима незначительная ротация зонда для облегчения проведения по раневому каналу или свищу (рис. 42).
