Если участок поля, с которого требуется убрать металл на заданную глубину, имеет сравнительно большую площадь и штихелем, а тем более надфилем это сделать невозможно или достаточно трудно, то лучше всего использовать зубильце. Зубильце, как и чеканы, должно быть небольшим, но удобным для работы. Применять его нужно умело. Во избежание нежелательных наплывов и глубоких подрезов, влекущих за собой в дальнейшем затруднения по обработке металла, не следует наносить сильных ударов молотком по затылочной части зубильца.
В граверном деле качество обработки металла во многом зависит от техники владения инструментом. Чтобы срезать металл, соблюдая постоянную глубину выборки по всей площади поля пуансона, надо, чуть наклоняя и постепенно переставляя зубильце, слегка постукивать молотком по его затылочной части. Держа зубильце пальцами на весу приблизительно в 1 мм от обрабатываемой поверхности, выполняют проход сначала в одном направлении (к себе), а затем в противоположном, повернув к себе тисочки с заготовкой другой стороной.
Для предупреждения попадания в глаза металлической крошки рубку производят в защитных очках. Полученный немного заниженный и как бы взрыхленный фон обрабатывают плоским штихелем. Для устранения последствий предварительной выборки металла зубильцем, не всегда получающейся равномерной по всей площади, перед зачисткой штихелем производят частичную обработку заниженных участков матиком.
После обработки матиком и зачистки штихелем предварительно заниженных участков приступают к дальнейшей рубке металла до тех пор, пока не добьются конечного результата. На этом, можно сказать, процесс гравирования завершается. Однако прежде чем наводить глянец на выступающих гребешках полученной выпуклой буквы, а также заниженного поля вокруг нее и производить термообработку пуансона, следует выполнить окончательную (чистовую) обработку штихелем наружного контура выгравированного знака, предварительно подровняв плоскими чеканами участки с раздавшимся вширь металлом для водворения последнего на свое место. Дело в том, что применение при рельефных работах различного рода ударных инструментов (чеканов, зек и т. п.) влечет за собой обязательное проявление пластической деформации обрабатываемого металла, более мягкого по сравнению с материалом инструмента, распространяющейся не только по направлению удара, но и во все стороны. Поэтому, прежде чем приняться за оконтуривание штихелем, используют метод проработки отдельных участков плоскими чеканами. Затем сечкой слегка подрубают (обжимают) металл у основания знака. Это позволяет избежать нечаянных порезов поверхности поля пуансона острием штихеля и более точно выдержать при подчистке знака заданную общую толщину обводки, что играет ключевую роль для получения впоследствии четкого оттиска на поверхности обрабатываемого данным пуансоном изделия.
Для наведения и поддержания глянца на нетронутых чеканами поверхностях выпуклых элементов знака с целью создания удобства сравнения толщины обводки и подведения их под общую плоскость в угол с базовыми плоскостями заготовки пуансона, а также для определения и последующего устранения упущений в гравировке следует пользоваться пространственным угольником. При этом заготовку пуансона плотно прижимают рукой к внутреннему углу угольника, который ставят на доводочный брусок так, чтобы рабочая часть пуансона оказалась прижатой к абразиву, и производят несколько прямолинейных движений.
Для примера рассмотрим гравирование пуансона с цифрой "4" – пожалуй, одного из самых сложных знаков арабского шрифта. Гравирование начинают обычно с проработки контуров острием шпицштихеля или мессерштихеля. Затем в местах соединения и пересечения линий разметки, немного отступив по биссектрисе угла, керном ставят глубокие лунки. Шпицштихелем или мессерштихелем сверху вниз, направляя острие к центру лунки, подрезают незаниженные закругления в углах как наружного, так и внутреннего контуров. После этого внутренний контур занижают и калибруют фигурным чеканом.
Деформированные части заготовки с разметкой цифры выравнивают плоским чеканом, подчеркивая грани и тем самым водворяя на свои места базовые участки рабочей части пуансона. Опасаясь, что металл может вновь "поплыть" от дальнейшего занижения чеканами поля пуансона вокруг цифры и повлечь за собой искажение разметки, остальную работу по удалению металла выполняют сечкой на запланированную глубину. Образованные нерабочие участки срезают под общую плоскость плоским штихелем, а где и той же сечкой. Срезать металл следует не от цифры, а к цифре, при этом немного отступив от боковой базовой грани еще не заниженной поверхности поля пуансона, так как при последующей подрезке вдоль контура цифры нетронутый штихелем или сечкой выступ будет непременно снят.
Монограммы
Монограммы представляют собой переплетение двух или нескольких фигурных букв в различных вариантах. В создании изящных художественных монограмм не существует специальных правил и указаний по их компоновке. Выполнение наиболее удачных переплетений букв в рисунке зависит от вкуса и мастерства художника.
Монограммы обычно гравируют на сплавах цветных или драгоценных металлов; чаще всего для этой цели берут латунь, сплавы серебра или золота. Сначала подготавливают металлическую пластинку необходимой величины толщиной от 0,5 до 1 мм. Переводят на нее рисунок монограммы и производят разметку. Во всех внутренних просветах будущей монограммы сверлят отверстия диаметром 1 мм для пропуска пилочки, после чего лобзиком выпиливают просветы (соответственно разметке), а затем – монограмму по наружному контуру, чем и заканчивается изготовление так называемого "скелета" монограммы (рис. 27, а). Переходят ко второму этапу – полировке "скелета". После закрепления его сургучом на деревянной колодке гравируют детали монограммы штихелями, придавая им вид переплетения (рис. 27, б). Завершающим этапом работы является украшение монограммы всевозможными штрихами и другими элементами, которые выделяют каждую букву в монограмме, как показано на рис. 27, в. По окончании гравирования к обратной стороне монограммы припаивают штифты для ее закрепления.

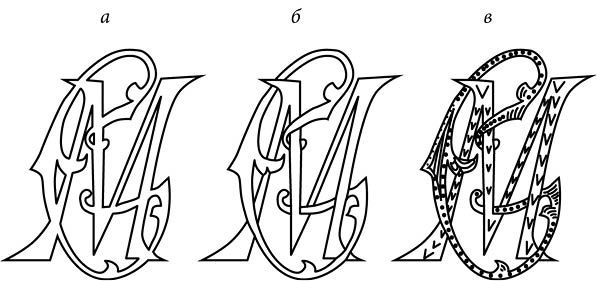

Рис. 27. Последовательность изготовления монограммы: а – "скелет" монограммы; б – переплетения; в – окончательный вид монограммы
Приемы работы штихелями и сечками при обронных работах
Некоторую особенность имеет прием ручного гравирования при снятии большого количества металла и последующем оконтуривании выступающих над общим фоном пуансона (клейма) рабочих частей букв, знаков и т. д. Для этого кистью правой руки с зажатым в ней инструментом совершают частые пружинящие движения с проталкиванием штихеля вперед. Большой палец должен упираться в край заготовки и несколько ниже гравируемой площадки так, чтобы нижняя грань полотна штихеля могла беспрепятственно скользить по его подушке на том уровне, который удобен для выполнения гравирования. С целью предупреждения срывов и соблюдения точности выполнения гравирования относительно линий разметки в процессе удаления лишнего металла штихель проталкивают вперед небольшими участками.
Острый штихель легко режет металл на глубину 0,1–0,2 мм при нормальном режиме работы. Во время работы следует постоянно следить за состоянием режущей кромки острия штихеля.
При доводке затупившихся рабочих поверхностей штихеля оселок смачивают керосином.
Сечку, слегка наклоненную хвостовиком вниз, удерживают и направляют пальцами левой руки (рис. 28, а), а правой с помощью граверного молоточка наносят легкие удары по тыльной части сечки, подбирают и выбирают лишний металл в гравируемой детали. На рис. 28, б показан способ прорезки (подсечки) сечкой канавки на гравируемой детали, зажатой в тисках. В этих случаях пальцы левой руки прижимают сечку к детали, а правой рукой гравировальным молоточком наносят легкие удары по тыльной части сечки, выбирая лишний металл. В процессе удаления металла с заготовки необходимо следить за тем, чтобы режущая кромка сечки была всегда острой и не соскальзывала с вырубаемой канавки или выемки и не портила гравируемой детали.
Рис. 28. Приемы вырубки сечкой канавок в гравируемой детали: а – выборка металла; б – прорезка канавки
Изготовление резинового штемпеля
В граверной практике нередко приходится изготавливать различные печати и штемпели. Поскольку металл для таких изделий подходит плохо, материалом здесь служит резина.
Выбранную заготовку из куска прочной и достаточно эластичной резины обрезают ножом по размеру будущего штемпеля и приклеивают клеем 88Н к массивной деревянной колодке, чтобы обеспечить безопасность в процессе работы с острым режущим инструментом. Затем, загрунтовав белилами или любой другой краской рабочую поверхность резиновой заготовки, заранее обработанную абразивными материалами и доведенную до идеально ровного состояния, карандашом по краске вычерчивают текст. Надпись на заготовке штемпеля должна быть выполнена в зеркальном (обратном) отображении (рис. 29, д), т. е. читаться не слева направо, а справа налево. Тут же по торцам заготовки проводят и линии, определяющие глубину выборки резины из пробельных участков как внутри букв, так и между ними. Для предупреждения стирания линий загрунтованную поверхность можно слегка закрепить быстросохнущим лаком.
