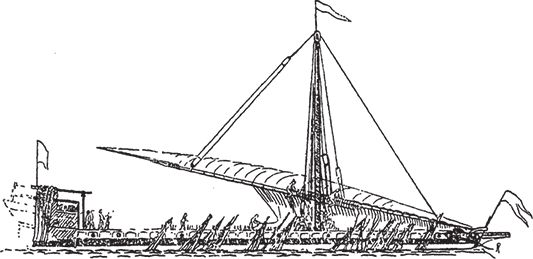

Рис. 73. Венецианская галера XV в.
Строго говоря, эта галера, нарисованная около 1485 года, не относится к настоящей главе. Однако галеры изменились очень мало, и использование этой картины для иллюстрации галеры прошлого века не является слишком уж большой ошибкой. Чего нельзя сказать о парусниках. Если бы моряк конца XIV века вернулся к жизни спустя сто лет, он не нашел бы почти ничего нового в галерах, но был бы потрясен переменами в парусниках. XV век, точнее, его первая половина – это время, когда развитие парусного судна шло быстрее, чем в любой другой период истории.
Глава 7. Появление и подъем судов с полным парусным оснащением 1400–1600 годы
В начале XV века крупные океанские парусники имели одну мачту и один парус. Пятьюдесятью годами позже они уже имели три мачты и пять или шесть парусов. К сожалению, столь большие перемены произошли в период, из которого до нас дошло очень мало изображений и описаний судов. Английские изобретения 1410–1412 годов были опубликованы, и это проливает некоторый свет на первый этап перемен, но затем наступает темнота. Известно, что существуют и другие изобретения, относящиеся к 1425 году, но они пока недоступны.
Документы 1410–1412 годов показывают, что одно судно в английском королевском флоте – и только одно – имело больше одной мачты. На нем были установлены мачты – большая и маленькая. Последняя могла быть на баке, как фок-мачта, на юте, как бизань-мачта, и даже на топе, как стеньга. Нам не сказано, какой именно она была, но сама по себе ссылка является очень важной, потому что это первое упоминание о второй мачте в северных водах.
Заметим, что маленькая мачта была обнаружена на небольшом судне, называемом карака (каракка), которое явно имеет средиземноморское происхождение. Возможно, его купили у южных владельцев, и, если так, можно не сомневаться, что маленькая мачта – это мачта, которую мы сейчас называем бизань. Представляется более вероятным, что южане в конце XIV века устанавливали маленькую мачту между грот-мачтой и кормой.
На фото 5 с миниатюры в манускрипте, написанном королем Генрихом VI примерно в 1430 году, показано судно, очень похожее на караку. Корпус явно имеет южное происхождение, и хорошо видно две мачты. Нет сомнений в том, что так действительно выглядела карака 1410–1412 годов, поскольку несколько генуэзских карак было захвачено в 1416 и 1417 годах, и тип судна к тому времени был уже хорошо известен на севере благодаря процессу торговли.
Интересно, что на некоторых судах были пушки, но не больше трех. Но это не первое свидетельство использования орудий на кораблях. Французский флот 1356 года имел несколько пушек. Большая пушка на испанском судне использовалась в сражении в 1359 году, и во время войны 1379–1380 годов между генуэзцами и венецианцами обе стороны использовали орудия.
Название "карака" не является новым. Оно встречается в испанских документах еще до конца XIII века, и есть рассказ о захвате испанскими галерами в 1359 году большой венецианской караки. Но именно в XV веке карака достигла своего расцвета, став трехмачтовым кораблем, созданным южанами на основе северного одномачтовика и принятым по всей Европе. В Англию караки прибывали в основном из Генуи, и их английским портом стал Саутгемптон. Каждый год караки из Генуи заходили в Саутгемптон, груженные товарами со Средиземного моря – винами, маслами, фруктами, специями, а обратно везли английскую шерсть. Были и венецианские караки, но, как правило, суда из Венеции были галерами особого типа, как та, что показана на рис. 71 (с. 96). Они были построены и оснащены для длительных путешествий и перевозки грузов.
Утверждают, что люди из Байонны привнесли северный тип судов на Средиземное море. Они же поучаствовали в обратном процессе – показали северянам караку. Генрих V заказал там большой корабль для своего флота – возможно, это была обновленная карака. Новый корабль так никогда и не вошел в состав английского королевского флота, поскольку все королевские корабли были распроданы после его смерти в 1422 году. Новый корабль, разумеется, тоже был продан, если, конечно, его успели достроить. А возможно, его так и не построили, потому что в отчете 1419 года говорится о его сгнившем киле, а корабль тогда был еще только наполовину построен. В отчете указаны его размерения: длина киля 112 футов (34,1 м), общая длина 186 футов (56,7 м), ширина – 46 футов (14,0 м). Иными словами, он был намного меньше корабля Кнута, но шире и имел более высокий борт. Подобный флот строился в Англии до самого конца XVII столетия.
Нам ничего не известно о его оснастке. На нем определенно была грот-мачта, а фок-мачта или бизань могли быть только небольшой балкой на носу или корме судна. В принципе двухмачтовики так никогда и не прижились на севере. Положение грот-мачты было определено на основании многовекового опыта, и дополнительная мачта на носу или корме нарушала баланс парусности. Сразу появлялась необходимость в третьей мачте для его восстановления. На английских печатях начала XV века, таких, как показана на рис. 74 (с. 102), – она датирована 1417 годом – видны три флагштока: на носу, в корме и на топе. Представляется вполне естественным установить на них паруса, превратив тем самым в фок-мачту, бизань и стеньгу. Возможно, именно так появились все мачты, кроме грот-мачты.
Первым точно датированным трехмачтовым судном, известным в настоящее время, считается изображенное на печати Луи де Бурбона 1466 года (рис. 75, с. 102). Хотя известно, что такие суда существовали и раньше – взять хотя бы иллюстрации к манускрипту, принадлежащему лорду Гастингсу, который, как полагают, был создан не позднее 1450 года. Суда на фото 7 имеют шпринтовый парус для установки под бушпритом, прямые фок и грот и латинскую бизань. На большинстве из них есть или предполагается грот-топсель, а на одном судне, расположенном в верхнем левом углу, виден и топсель на фок-мачте. На этих судах имеются длинные свешивающиеся баки, а юты уменьшенной высоты, но продленные до грот-мачты. Представляется удивительным высокое развитие этих судов. Не будет преувеличением сказать, что человеку, который мог ими управлять, не пришлось бы многому учиться, чтобы взять на себя управление кораблем времен Нельсона и даже позже. Иными словами, когда появилось судно с полным парусным вооружением, оно осталось почти неизменным на четыре столетия.
Рис. 74. Английская печать. 1417 г.
Рис. 75. Печать Луи де Бурбона. 1466 г.
Изображения корпусов двух итальянских карак примерно того же периода, что и английские суда, приведены в том же манускрипте, что и галера с рис. 72 (с. 97). На рис. 76 показано 500-тонное судно. Оно имело длину киля 85 футов (25,9 м), длину между штевнями 125 футов (38,1 м) и ширину 34 фута (10,3 м). В южном стиле изображаются концы палубных бимсов, и мы видим, что верхняя палуба резко понижается в районе миделя. Тент поперек, а не вдоль юта – типичная черта судов такого типа, равно как и косая переборка с арочным отверстием в ней под ютом.

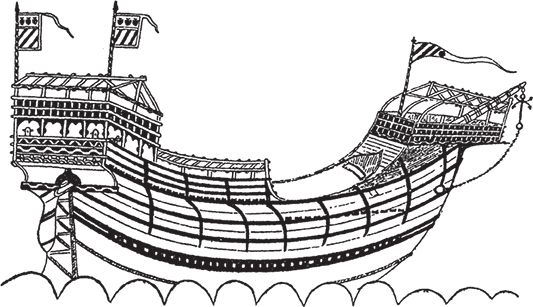

Рис. 76. Итальянское судно. Около 1450 г.
Один из лучших рисунков караки был выполнен около 1470 года художником, подписывающим свои работы W. A. Мортон Нэнс в своей книге о моделях парусных судов отметил следующее: некоторые аспекты этого рисунка предполагают, что он был сделан с модели. Если так, изготовитель этой модели заслужил нашу вечную признательность, как и художник, поскольку результат их совместной работы великолепен. На рис. 77 (с. 104) мы видим парусник явно южного происхождения. Это доказывает веревочная лестница у мачты, но ванты, хотя между ними нет выбленок, установлены по северной моде с коушами, или "мертвыми глазами", как их называли в те дни. Галерея на корме – новая черта, как и пушки, "выглядывающие" из-под платформы у подножия бизань-мачты, заметно и оружие на топе бизани. Отметим также абордажный крюк под бушпритом, подъемники для снарядов с палубы на платформы фок-мачты и грот-мачты и бейфуты – гигантские петли с шариками, с помощью которых реи прижимаются к мачтам, одновременно позволяя легко поднимать и опускать их. На фото 6 показан вид аналогичного судна со стороны носа из немецкого манускрипта XV века. Судно явно южное: все реи составные – из двух частей, связанных вместе. Впрочем, его южная "внешность" неудивительна – судно, судя по всему, турецкое.
