При составлении карт были использованы также материалы зарубежных экспедиций, полученные из базы данных проекта BEDMAP (рис. 1). К ним относятся: (1) данные наземных сейсмических исследований США, выполненные в 1960-х; плановая привязка пунктов наблюдения осуществлялась астрономическим способом (Crary, 1962; Beitzel, 1971); (2) материалы совместных аэрогеофизических исследований США, Великобритании и Дании, выполненных в течение летних полевых сезонов 1971/72, 1974/75 и 1978 гг. на Земле Виктории и в центральной части Восточной Антарктиды; работы выполнялись на базе самолёта C-130 с использованием ледового локатора частотой 60 МГц; точность плановой привязки составила около 3 км (Drewry & Meldrum, 1978); (3) материалы японских наземных радиолокационных исследований, выполненных в районе купола Фуджи 1992–94 гг.; применялся ледовый локатор с частотой зондирующих импульсов 60 МГц; плановая привязка обеспечивалась (BEDMAP, 1999). В 2001 и 2004 гг. экспедициями США (Studinger et al., 2003) и Германии (McLean et al. 2004) были проведены комплексные аэрогеофизические съёмки с использованием радиолокационного профилирования в районе подледникового озера Восток и к югу от гор Принс-Чарльз. Материалы этих исследований переданы в проект ABRIS и использованы при построении карт.
2. Результаты исследований по проекту ABRIS
По результатам исследований в рамках проекта МПГ ABRIS составлены карты мощности ледникового покрова и подлёдного рельефа, которые формировались посредством гридирования всего объёма данных методом Inverse Distance с размером ячеек грида 5х5 км и радиусом осреднения 80 км. Методика гридирования обоснована и достаточно подробно изложена в работе (Попов и др., 2007). Подлёдный рельеф строился путем вычитания мощности ледника из дневной поверхности. На начальном этапе работ по проекту ABRIS использовалась модель дневной поверхности, сформированная в рамках проекта GTOPO30, доступная по адресу в интернете http://edc.usgs.gov/products/elevation/gtopo30/gtopo30.html. В его основу были положены материалы спутниковых съемок ERS-1 (Gesch & Larson, 1996). При всех достоинствах модели она недостаточно точно описывает поле высот дневной поверхности шельфовых ледников и присклоновой части антарктического ледника, поэтому для расчёта модели коренного рельефа, сформированной в рамках проекта ABRIS, использовалась дневная поверхность проекта RAMP2 (Radarsat Antarctic Mapping Project Digital Elevation Model, Version 2), сформированная, главным образом, на основе материалов спутника ERS-1 и ERS-2. Данные доступны по адресу в интернет http://nsidc.org/data/docs/daac/nsidc0082_ramp_dem_v2.gd.html (Liu. et al., 2001)
Мощность ледникового покрова изученной части Восточной Антарктиды изменяется от первых до более чем 4000 метров. Наименьшие значения приурочены к горным выходам и районам подлёдных гор; наибольшие соответствуют отрицательным формам рельефа: впадинам и желобам. В генеральном плане мощность ледника контролируется подлёдным ландшафтом и нарастает от периферии к центру (рис. 2). Здесь выявлено пять горных областей. Самой западной из них являются горы Вернадского (рис. 3), которые протягиваются от побережья вглубь материка боле чем на 1000 км. На территории проведённых исследований для неё характерны высоты от 1000 до 1400 м, при относительных высотах 500–700 м. Для этой горной системы характерны преимущественно субмеридианальные простирания слагающих её форм рельефа.

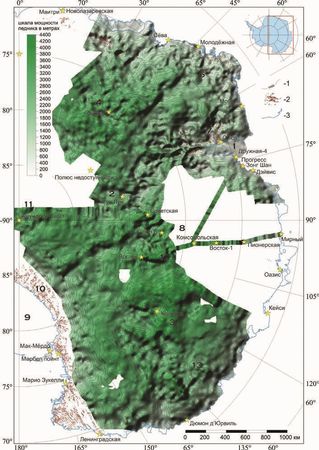

Рис. 2 Мощность ледникового покрова Восточной Антарктиды (сечение изолиний 200 м)
К востоку от гор Вернадского, на Земле Эндерби, располагаются горы Серлапова, имеющие меридианальное простирание (рис. 3). Размеры этой горной области составляют около 1000–400 км. От гор Вернадского они отделяются обширной депрессией шириной около 100 км. В целом морфометрические параметры обоих горных систем сходны как по абсолютным, так и по относительным высотам. Восточные отроги гор Серлапова, непосредственно примыкающие к западному борту рифтовой долины Ламберта, сопрягаются с горами Принс-Чарльз, значительная часть которых обнажается на дневной поверхности (рис. 3).

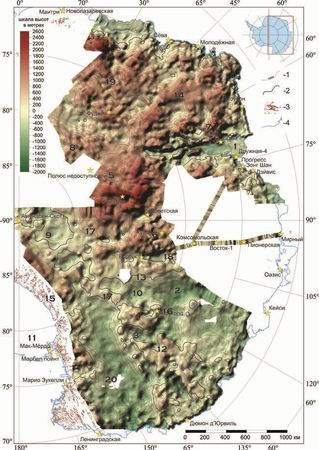

Рис. 3. Подлёдный рельеф Восточной Антарктиды (сечение изолиний 200 м). Географические объекты: 1 – шельфовый ледник Эймери; 2 – подлёдный бассейн Аврора; 3 – желоб Адвенчер; 4 – возвышенность Бельжика; 5 – подлёдные горы Гамбурцева; 6 – подлёдные горы Комсомольские; 7 – горы Принс-Чарльз; 8 – горы Полюса недоступности; 9 – подлёдный бассейн Полярный; 10 – подлёдный желоб Пикок; 11 – шельфовый ледник Росса; 12 – возвышенность Резольюшан; 13 – равнина Шмидта; 14 – подлёдные горы Серлапова; 15 – Трансантарктические горы; 16 – котловина Винсенс; 17 – Восточная равнина; 18 – подледниковое озеро Восток; 19 – подлёдные горы Вернадского; 20 – котловина Уилкса.
В центральной части Восточной Антарктиды располагаются две отдельные горные системы: горы Гамбурцева и горы Полюса Недоступности (рис. 3). Их границы выходят за рамки построений. Горы Гамбурцева имеют значительные размеры, охватывающие площадь более чем 700 000 км и имеют относительные высоты более 3 км. Привершинная часть гор Гамбурцева располагается на абсолютных высотах около 2000 м. С востока к ним примыкают горы Комсомольские, протяжённость которых с севера на юг, по всей видимости, составляет около 1000 км, при ширине около 300 км. Их отроги выходят к западному берегу подледникового озера Восток. Для гор Комсомольских характерны высотные отметки до 1200 м.
Территория, расположенная к востоку от гор Комсомольских и котловины озера Восток преимущественно представляет собой низменности и невысокие холмистые гряды (рис. 3) с высотами от 1500 до 500–800 м (подлёдные бассейны Полярный, Уилкса, Винсенс; желоба Адвенче и Пикок). Их днища располагаются на высоте около 750 м. На рис. 4 приводится роза-диаграмма простирания элементов подлёдного рельефа, которая отчетливо демонстрирует преобладание меридиональных и северо-восточных простираний структур коренного ложа Восточной Антарктиды.

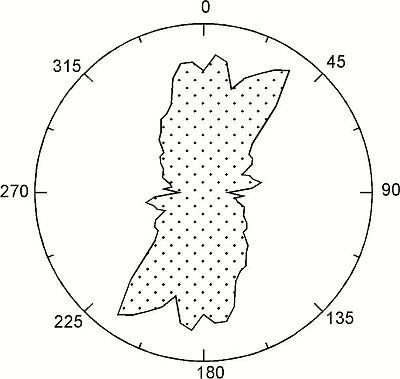

Рис. 4. Роза-диаграмма простирания подлёдных структур
Благодарности
Работа выполнялась при финансовой поддержке Российского фонда фундаментальных исследований (грант РФФИ № 07-05-00401), подпрограммы "Изучение и исследование Антарктики", ФЦП "Мировой океан" (проекты 2 и 3) и Программы Президиума РАН 16, часть 2 (проект 3.3).
Литература
Капица А.П. 1960. Новые данные о мощности ледникового покрова центральных районов Антарктиды. Бюлл. САЭ, т. 19, c. 10–15.
Козлов А.И., Федоров Б.А. 1968. Радиолокационное зондирование антарктических ледников летом 1967/68 г. Бюлл. САЭ. вып. 71, c. 53–57.
Куринин Р.Г., Алешкова Н.Д. 1987. Коренной рельеф Земли Эндерби, Земли Мак-Робертсона и Земли принцессы Елизаветы в Восточной Антарктиде. Антарктика. вып. 26, c. 62–65.
Попов С.В., Масолов В.Н., Волнухин В.С. 2006. 40 лет отечественным радиолокационным исследованиям в Антарктиде. Программа и тезисы докладов на научной конференции "Россия в Антарктике", 12–14 апреля 2006 г., г. С. Петербург, с. 189.
Попов С.В., Масолов В.Н., Лукин В.В., Попков А.М. 2007а. Отечественные сейсмические+ и наземные радиолокационные исследования в Центральной Антарктиде накануне Международного полярного года 2007–2008. МГИ. вып. 103, с 107–117.
Попов С.В., Поздеев В.С. 2002. Ледниковый покров и коренной рельеф района гор Принс-Чарльз (Восточная Антарктида). МГИ. вып. 93, с. 205–214.
Попов С.В., Харитонов В.В., Масолов В.Н., Лейченков Г.Л., Котляков В.М., Москалевский М.Ю. 2007. Проект ABRIS: ледниковый покров и коренной рельеф района куполов Аргус, Конкордия, Титан и Фуджи (Восточная Антарктида). МГИ. вып. 103, с. 75–86.
Antarctic Digital Database (ADD). 1998. Version 2.0. Manual and bibliography, Scientific Committee on Antarctic Research, British Antarctic Survey, Cambridge.
BEDMAP. 1996. Report of the 1st BEDMAP Workshop on Antarctic Bed Mapping. Cambridge.
BEDMAP. 1999. Report of the 2nd BEDMAP Workshop on Antarctic Bed Mapping. Cambridge.
Beitzel J. 1971. Geophysical exploration in Queen Maud Land, Antarctica. In: Crary A.P (ed) AGU Antarctic Research Series, № 16, pр. 39–87.
Crary A.P., Robinson E.S. 1962. Oversnow traverses from McMurdo to the South Pole. Science, № 135, pр. 291–295.
Drewry D.J., Meldrum D.T. 1978. SPRI Folio Series. Pol. Rec. 19 (120), pр. 267–278.
Gesch D.B., Larson K.S. 1996. Techniques for development of global 1-kilometer digital elevation models. Pecora Thirteen. Human Interactions with the Environment – Perspectives from Space, Sioux Falls, South Dakota.
Liu H., Jezek K., Li B., Zhao Z. 2001. Radarsat Antarctic Mapping Project digital elevation model version 2. Boulder, Colorado USA: National Snow and Ice Data Center. Digital media.
Lythe M.B., Vaughan D.G. and BED-MAP Consortium. 2000. BEDMAP– bed topography of the Antarctic, 1:10 000 scale map. BAS (Misc) 9. Cambridge: British Antarctic Survey.
