Характеристики "Малютки": экипаж – 1 человек, силовая установка – 1 х ЖРД РД-1100 тягой 1100 кгс, размах крыла – 7,5 м и его площадь – 8,0 м2, длина самолета – 7,3 м, вес пустого – 1016 кг, взлетный вес – 2795 кг, максимальная скорость – 890 км/ч, время набора высоты 5000 м – 1 минута, практический потолок – 16 000 м, вооружение – 2 пушки калибра 23 мм.
4302
Летом 1944 г. под руководством И.Ф. Флорова начались работы по самолету 4302 с ЖРД. Первый опытный самолет оснащался неубираемым шасси от Ла-5ФН и проходил летные испытания в бездвигательном варианте, всего было выполнено 46 полетов. На втором и третьем опытных образцах самолета, имевших герметичную кабину летчика, предполагалось отработать ЖРД разных конструкций – РД-1М A.M. Исаева (самолет № 2) и РД-2М-3 Л.С. Душкина (самолет № 3). Эти образцы самолета взлетали с помощью трехколесной стартовой тележки, а посадку осуществляли на подфюзеляжную лыжу и хвостовое колесо. Работы по самолету продолжались и после окончания войны, однако летные испытания проходила только вторая опытная машина.
Характеристики самолета 4302 № 2: экипаж – 1 человек, силовая установка – 1 х ЖРД РД-1М тягой 1500 кгс, размах крыла – 6,93 м и его площадь – 8,85 м2, длина самолета – 7,12 м, взлетный вес – 3800 кг, максимальная скорость – 826 км/ч.
ИВС
Советские авиаконструкторы во время войны обратились к идее создания специализированного таранного самолета. Так, например, в начале 1942 г. военинженер 3-го ранга Л.Г. Головин предложил небольшой по размерам истребитель-перехватчик войскового сопровождения (ИВС) с ракетным двигателем на твердом топливе. По замыслам конструктора перехватчик с лежачим расположением летчика должен был взлетать с мобильной пусковой установки в расположении войск, охраняемых объектов или с палубы корабля, приземление самолета должно было осуществляться на парашюте. Предполагалось, что такой ракетный самолет, не имеющий на борту пушечного вооружения, будет поражать цель с помощью тарана.
Однако это предложение не получило поддержки, и по рекомендации заказчика автор разработал проект другой версии в классической компоновке с сидячим расположением летчика. Самолет вооружался пушкой ШВАК калибра 20 мм, в качестве силовой установки использовался ЖРД конструкции Л.С. Душкина тягой 300 кгс. Однако идея взлета с наземной или корабельной установки сохранилась, при взлете должен был использоваться стартовый твердотопливный ускоритель тягой 1000 кгс. Но проект ИВС так и не был реализован. Экспертная комиссия, подтвердив его осуществимость, все же посчитала, что постройка машины нецелесообразна из-за малых высот его применения (до 8000 м), на которых более эффективно действовала зенитная артиллерия.
Характеристики ИВС: экипаж – 1 человек, силовая установка – 1 х ЖРД тягой 300 кгс, размах крыла – 1,75 м, длина самолета – 3,0 м, высота – 1,05 м, взлетный вес – 270 кг, максимальная скорость – 1060 км/ч, скороподъемность – 270 м/с, практический потолок – 7500 м, вооружение – 1 пушка ШВАК калибра 20 мм.
РМ-1

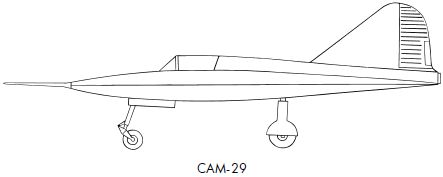

В 1944 г. под руководством А.С. Москалева началась разработка сверхзвукового истребителя РМ-1 (САМ-29) с ЖРД РД-2М-ЗВ. Самолет выполнялся по схеме "летающее крыло" треугольной в плане формы с овальными передними кромками, при его разработке использовался предвоенный опыт, полученный Москалевым при создании его самолетов "Сигма" и "Стрела". Законченный проект РМ-1 был передан на рассмотрение ЦАГИ. В ЦАГИ считали, что строительство и летные испытания РМ-1 – одно из наиболее целесообразных направлений в деле дальнейшего развития авиации. В начале ноября 1945 г. приказ о постройке РМ-1 был подписан наркомом авиационной промышленности А.И. Шахуриным. Однако в начале января 1946 г. А.И. Шахурин был репрессирован, а приказ о строительстве РМ-1 аннулировал А.С. Яковлев, который в то время одновременно возглавлял свое ОКБ и являлся заместителем наркома авиационной промышленности.
Характеристики РМ-1: экипаж – 1 человек, силовая установка – 1 х ЖРД РД-2М-3В тягой 1590 кгс, размах крыла – 8,1 м и его площадь – 28,0 м2, взлетный вес – 1600 кг, максимальная скорость – 2200 км/ч.
Самолеты с ВМСУ и дополнительным ЖРД
Параллельно с разработкой направления применения ЖРД в качестве основного двигателя самолета проводились исследования возможности применения ЖРД в качестве вспомогательного двигателя-ускорителя на самолетах с винтомоторной силовой установкой.
И-4
В 1933 г. по заданию ВВС РККА в Газодинамической лаборатории начались работы по оснащению самолетов с винтомоторной силовой установкой дополнительными ЖРД, для этой цели был выбран истребитель И-4. Предполагалось установить под крыльями самолета с каждой стороны фюзеляжа по одному ЖРД ОРМ-52 тягой по 300 кгс. Запаса топлива (азотная кислота + керосин) в количестве 120 кг хватало для работы двигателей в течение одной минуты.
Характеристики И-4: экипаж – 1 человек, силовая установка – 1 х ПД M-22 мощностью 480 л. с. и 2 х ЖРД ОРМ-52 тягой по 300 кгс, размах верхнего крыла – 11,4 м, размах нижнего крыла – 2,5 м, площадь крыльев – 23,8 м2, длина самолета – 7,28 м, вес пустого – 978 кг, взлетный вес – 1430 кг, максимальная скорость – 231 км/ч, дальность – 840 км, скороподъемность – 555 м/мин, практический потолок – 7000 м, вооружение – 2 пулемета ПВ-1 калибра 7,62 мм.
Ла-5ВИ
В декабре 1944 г. под руководством С.П. Королева начались работы по переделке серийного истребителя Ла-5 с поршневым двигателем М-82ФНВ в высотный истребитель Ла-5ВИ путем установки на нем дополнительных ЖРД. В первоначальном варианте устанавливались три двигателя РД-1, один в хвостовой части фюзеляжа, а два в крыльевых гондолах, позади кислотных баков. Во втором варианте самолета Ла-5ВИ предлагалось установить трехкамерный ЖРД РД-3, камеры сгорания которого должны были устанавливаться так же, как и на первом варианте самолета. Во время испытаний были зафиксированы следующие значения максимальной скорости: для Ла-5ВИ с РД-1 – 820 км/ч, для Ла-5ВИ с РД-3 – 1000 км/ч.
Характеристики Ла-5: экипаж – 1 человек, силовая установка – 1 х ПД M-82 мощностью 1700 л. с. и 3 х ЖРД РД-1 тягой по 300 кгс или 1 х ЖРД РД-3, размах крыла – 9,8 м и его площадь – 17,37 м2, длина самолета – 8,67 м, высота – 2,54 м, вес пустого – 2740 кг, взлетный вес – 3730 кг, максимальная скорость – 613 км/ч, дальность – 1000 км, скороподъемность – 950 м/мин, практический потолок – 10 650 м, вооружение – 2 пушки ШВАК калибра 20 мм и 200 кг бомб.
Ла-7Р
В октябре 1944 г. на серийном истребителе Ла-7, который получил обозначение Ла-7Р-1, доработали хвостовую часть фюзеляжа с установкой в нее дополнительного двигателя РД-1. Вскоре была подготовлена вторая машина под обозначением Ла-7Р-2. Летные испытания начались 27 октября 1944 г. и продолжались до 27 марта следующего года. Во время испытаний максимальная скорость самолета при включении РД-1 составила 747 км/ч. В июле на машину Ла-7Р-2 поставили модифицированный двигатель РД-1ХЗ тягой 300 кгс. Во время испытательных полетов, выполненных до 16 сентября 1945 г., была достигнута максимальная скорость 795 км/ч на высоте 6300 м.
Характеристики Ла-7Р (уточнить): экипаж – 1 человек, силовая установка – 1 х ПД M-82ФН мощностью 1850 л. с. и 1 х ЖРД РД-1ХЗ тягой 300 кгс, размах крыла – 9,8 м и его площадь – 17,59 м2, длина самолета – 8,67 м, высота – 2,54 м, вес пустого – 2638 кг, взлетный вес – 3280 кг, максимальная скорость – 747 км/ч, практический потолок – 13 000 м, вооружение – 2 пушки Б-20 калибра 20 мм.
Пе-2РД
В августе 1943 г. начались летные испытания серийного пикирующего бомбардировщика Пе-2 с дополнительным двигателем РД-1 с тягой 300 кгс, установленным в хвостовой части фюзеляжа. Этот вариант самолета получил обозначение Пе-2РД. Управление двигателем было дублированным, он мог запускаться или летчиком, или стрелком-радистом. Включение РД-1 осуществлялось как на взлете, так и в полете, результаты испытаний подтвердили ожидаемое улучшение летно-технических данных самолета Пе-2. Максимальная скорость самолета увеличилась на 46–68 км/ч, а время набора высоты 5000 м сократилось с 10 до 7 минут. Наибольшая длительность непрерывной работы РД-1 на режиме полной тяги в полете составляла 10 минут.
Характеристики Пе-2: экипаж – 3 человека, силовая установка – 2 х ПД M-105 мощностью по 1100 л. с. и 1 х ЖРД РД-1 тягой 300 кгс, размах крыла – 17,11 м и его площадь – 40,55 м2, длина самолета – 12,78 м, высота – 3,42 м, вес пустого – 6200 кг, взлетный вес – 8520 кг, максимальная скорость – 580 км/ч, дальность – 1770 км, практический потолок – 9000 м, вооружение – 5 пулеметов ШКАС калибра 7,62 мм и 1500 кг бомб.
Су-7Р
КБ П.О. Сухого в ноябре 1943 г. в инициативном порядке завершило предварительный эскизный проект варианта самолета Су-6 с ПД М-82 ФНВ и дополнительным ЖРД РД-1 разработки В.П. Глушко. Однако только 30 мая 1944 г. вышел приказ Наркомата авиационной промышленности о проектировании и постройке экспериментального самолета.
С целью ускорения работ за основу нового самолета был принят один из двух построенных экземпляров опытного одноместного бронированного штурмовика Су-6. ЖРД РД-1 установили в хвостовой части, а дополнительный топливный бак для него разместили в бомбоотсеке, вооружение составляли три 20-мм пушки ШВАК. В качестве основного двигателя вначале предполагали ПД АШ-71, но его вскоре заменили менее мощным двигателем АШ-82ФН мощностью 1850 л. с. Самолет получил в КБ обозначение Су-7Р.
