Предполагалось во время летных испытаний поднимать DM 1 на модифицированном для этой цели самолете-носителе Si 204. Скорость 560 км/ч должна была достигаться в режиме пикирования. Планировалось в дальнейшем установить ракетный двигатель, который позволил бы достигнуть скорости 800 км/ч.
К 3 мая 1945 г. самолет был почти подготовлен к полету, но его захватили американские войска. После войны по требованию американского командования DM 1 достроили немцы, после чего на специально переделанном для этого самолете С-47 аппарат переправили в США. Там он тщательно изучался и проходил летные испытания, а затем был передан в Смитсоновский институт.

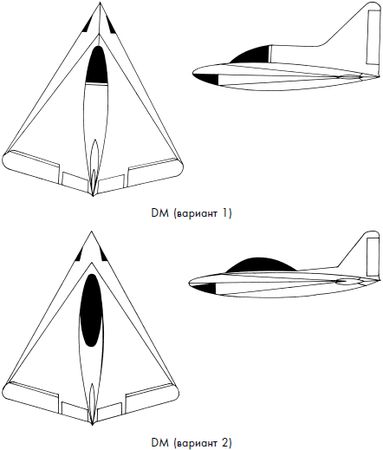

В исследовательской программе А. Липпиша было предусмотрено построить еще три подобных аппарата:
– DM 2 должен был представлять собой увеличенную версию DM 1, предназначался для исследования поведения конструкции самолета на больших скоростях;
– DM 3 должен был оснащаться ЖРД HWK 509 A-2, расположенным в центре тяжести самолета, летчик располагался в кабине лежа;
– DM 4 должен был разрабатываться для проведения исследований на больших высотах, характеристики его неизвестны.
Характеристики Li P.13a: экипаж – 1 человек, силовая установка – 1 х ПВРД, размах крыла – 6,0 м и его площадь – 20 м2, длина самолета – 6,7 м, высота – 3,25 м, взлетный вес – 2295 кг, максимальная скорость на высоте 5900 м – 1200 км/ч, крейсерская скорость – 850 км/ч, вооружение – 2 пушки MK 103 калибра 30 мм.
Характеристики Li P.13b: экипаж – 1 человек, силовая установка – 1 х ПВРД, размах крыла – 6,9 м, длина самолета – 7,2 м, высота – 2,0 м.
Характеристики DM 1: экипаж – 1 человек, силовая установка – отсутствует, размах крыла – 6,0 м и его площадь – 20,0 м2, длина аппарата – 6,325 м, высота – 3,25 м, вес пустого – 297 кг, взлетный вес – 460 кг, высота отцепки от самолета-носителя – 8000 м, максимальная скорость (при пикировании) – 560 км/ч, посадочная скорость – 72 км/ч, скорость снижения – 6 м/с.
Ме Р.1101L
Осенью 1944 г. был разработан проект истребителя Me P.1101L (P.1101/III), оснащенного прямоточным воздушно-реактивным двигателем. Взлет планировалось осуществлять при помощи восьми твердотопливных стартовых ускорителей тягой по 1000 кгс, после чего в работу должен вступить ПВРД. Вооружение состояло из двух пушек МК 108. Предполагалось, что максимальная скорость на высоте 12 000 м будет составлять 1000 км/ч, скороподъемность – 55,6 м/с, дальность – 400 км, а продолжительность полета – 50 минут, вооружение – 2 пушки МК 108 калибра 30 мм.
SK P.14
Проект легкого истребителя с прямоточным воздушно-реактивным двигателем конструкции О. Зенгера разработан на фирме "Шкода" в феврале 1945 г. Летчик располагался лежа в кабине в носовой части фюзеляжа. Топливные баки размещались в крыле и за кабиной летчика над двигателем. Взлет осуществлялся на сбрасываемой стартовой тележке с помощью стартовых ускорителей, посадка – на выдвижную лыжу. В аварийной ситуации летчик мог сбросить фонарь, после чего ложе вместе с ним выбрасывалось вперед из кабины сжатым воздухом.

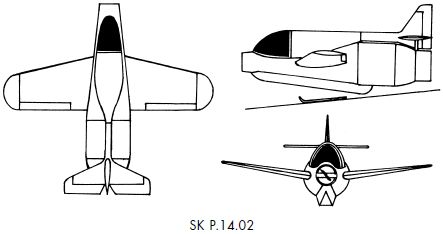

Проект выполнен в двух вариантах, незначительно отличавшихся друг от друга, за исключением мест установки пушки MK 108: у версии SK P.14.01 пушка располагалась в верхней части кабины, а ее ствол проходил сквозь остекление, у SK P.14.02 – пушка монтировалась во входном устройстве воздухозаборника. Конец войны прервал дальнейшее развитие проекта самолета.

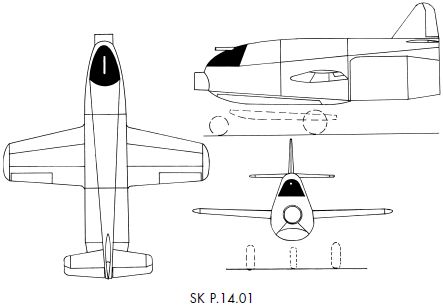

Характеристики SK P.14.01: экипаж – 1 человек, силовая установка – 1 х ПВРД, размах крыла – 7,0 м и его площадь – 12,45 м2, длина самолета – 9,85 м, высота – 4,5 м, взлетный вес – 3094 кг, максимальная скорость на высоте 13 000 м – 1000 км/ч, практический потолок – 18 288 м, время подъема на высоту 14 935 м – 6,3 минуты, максимальная продолжительность полета – 45 минут, вооружение – 1 пушка МК 108 калибра 30 мм.
Strahljager Зенгера
Как уже говорилось выше, доктор О. Зенгер в конце 1930-х гг. работал над ПВРД собственной конструкции. После испытания многочисленных моделей двигателя осенью 1941 г. Зенгер, стремясь доказать правильность своей концепции специалистам RLM, установил полноразмерный ПВРД на автомобиле Опеля. Дальнейшие испытания проводились с двигателем, установленным на самолете Do 17 Z-2, а позднее на самолете Do 217 E-2. Поскольку результаты летных испытаний двигателя оказались достаточно убедительными, 30 ноября 1944 г. RLM выдало Зенгеру задание на разработку проекта истребителя Strahljager ("Реактивный истребитель"), оснащенного ПВРД. Однако работа дальше эскизного проекта не продвинулась.
Характеристики Strahljager: экипаж – 1 человек, силовая установка – 1 х ПВРД, размах крыла – 12,0 м, длина самолета – 10,4 м, взлетный вес – 7000 кг, максимальная скорость – 850 км/ч, дальность – 850 км, практический потолок – 12 000 м, максимальная продолжительность полета – 50 минут.

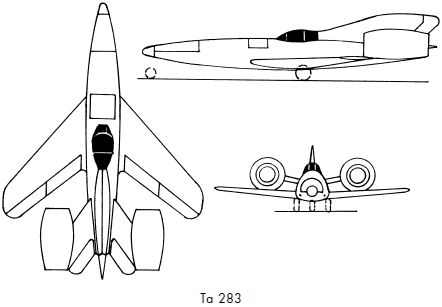

Та 283
В июне 1944 г. фирма "Фокке-Вульф" представила в RLM проект истребителя P.188 Strahlrohr-Jager с комбинированной силовой установкой из ПВРД и ЖРД. После изучения проект был принят, а самолету присвоили обозначение Та 283.
Это был одноместный истребитель с двумя ПВРД, установленными по бокам горизонтального хвостового оперения, кабина летчика размещалась у начала киля. В хвостовой части фюзеляжа устанавливался ЖРД HWK 509А-1. Вооружение составляли две пушки МК 108 или МК 103 снизу в носовой части фюзеляжа. ЖРД, предназначавшийся для взлета и набора скорости, развивал тягу 3300 кгс, время его работы составляло 33 секунды. Проект Та 283 был отменен осенью 1944 г.
Характеристики Та 283: экипаж – 1 человек, силовая установка – 2 х ПВРД и 1 х ЖРД HWK 509А-1, размах крыла – 8,0 м, длина самолета – 11,85 м, взлетный вес – 5400 кг, максимальная скорость – 1100 км/ч, дальность – 700 км, полетное время – 43 минуты, вооружение – 2 пушки МК 108 калибра 30 мм или МК 103 калибра 30 мм.
Англия
В мае 1940 г. авиационный центр RAE (Royal Aircraft Establishment) в поисках способов улучшения скоростных характеристик истребителя Spitfire Mk.I обратился к идее установки на него дополнительного ПВРД. Был разработан экспериментальный ПВРД длиной 1,22 м и поперечным сечением 0,76 х 0,38 м, двигатель устанавливался под фюзеляжем истребителя между двумя радиаторами охлаждения, питался он топливом из основных бензобаков самолета. До летных испытаний дело не дошло, потому что лабораторные испытания показали незначительный прирост скорости с работающим ПВРД, вследствие этого проект был прекращен, а Spitfire оснастили более мощным поршневым двигателем.
Однако к этой идее вновь вернулись в 1943 г., когда возникла угроза применения немцами крылатой ракеты Fi 103 по территории Англии. Разведка докладывала, что только высокоскоростные самолеты, такие как новый поршневой истребитель Tempest и реактивный истребитель Meteor, были способны перехватить крылатую ракету. Но истребители Tempest еще не были доступны для широкого применения, а Meteor вообще находился в стадии испытаний. Поэтому RAE вновь обратился к идее оснастить Spitfire дополнительным ПВРД, но опять столкнулся с теми же проблемами, что и раньше.
Лишь после организации в начале 1944 г. GAP (Guided Antiaircraft Projectile Committee – комитет по управляемым зенитным снарядам) эту проблему удалось частично решить. Р. Смит и Д. Смигтон из фирмы Power Jets разработали ПВРД PD.l диаметром 15 см для зенитных ракет, который и был взят за основу при разработке дополнительного двигателя для истребителя North American Mustang I, имевшего в качестве основного двигателя ПД Alisson V-1710.
Доработка истребителя свелась к установке дополнительного двигателя, представлявшего собой трубу диаметром 0,71 м и длиной 1,0 м, в которой размещался блок из 12 параллельно установленных PD.l. Эта труба устанавливалась в нижней части фюзеляжа истребителя в воздушном канале непосредственно за радиатором-охладителем. Подогретый в радиаторе воздух попадал в блок ПВРД, где сжигалось подаваемое в него топливо, продукты сгорания выбрасывались через реактивное сопло снизу фюзеляжа вблизи хвоста. Летные испытания показали, что включение дополнительного ПВРД дает прирост скорости истребителя в 80 км/ч.
Франция
Leduc 010
Рене Ледюк начал свою инженерную деятельность, поступив в 1924 г. на работу в фирму Louis Breguet, где он, в частности, участвовал в создании опытного самолета Breguet 27. К 1930 г. он разработал свою конструкцию реактивного двигателя, работающего циклически с помощью системы клапанов, то есть, фактически, один из вариантов пульсирующего реактивного двигателя, на эту конструкцию в 1930 г. ему выдали патент (№ 705648 от 2 апреля 1930 г.).
