2.1.2. Монтаж посудомоечной машины
Подключение подводного (входящего) шланга к канализационным коммуникациям. Со стороны водопроводной трубы подключение резьбовое, с помощью переходного шланга; оно представлено на рис. 2.9.

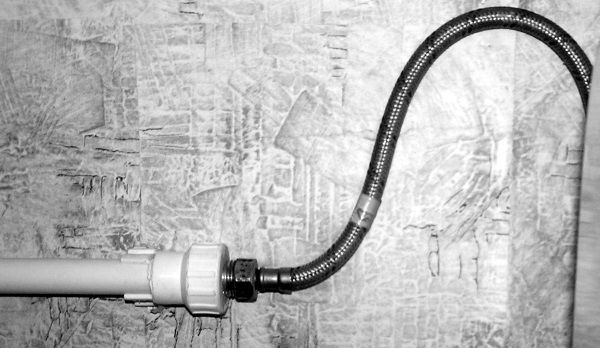

Рис. 2.9. Резьбовое подключение входного гидроконтура с помощью переходного шланга
На рис. 2.10 проиллюстрированы виды подключений и размеры некоторых соединительных элементов для подводного и сливного шлангов.

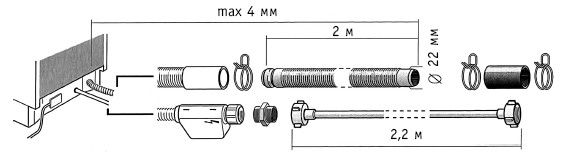

Рис. 2.10. Виды подключений и размеры некоторых соединительных элементов для подводного и сливного шлангов
С помощью имеющихся в комплекте поставки деталей подсоедините и зафиксируйте подающий шланг к водопроводному крану; следите, чтобы шланг подачи воды не был перегнут или сдавлен.
Подключение сливного шланга к канализационным коммуникациям. Сливной клапан (переходник, подключаемый с обжимающим хомутом) имеет внешний диаметр 22 мм (рис. 2.10); размеры аналогичны выводу всех типов посудомоечных и стиральных автоматических машин выпуска позже 2000 года.
Для подключения вывода воды из посудомоечной машины установите под раковиной стандартный сифон со сливным патрубком и отводом (рис. 2.11 и 2.12).

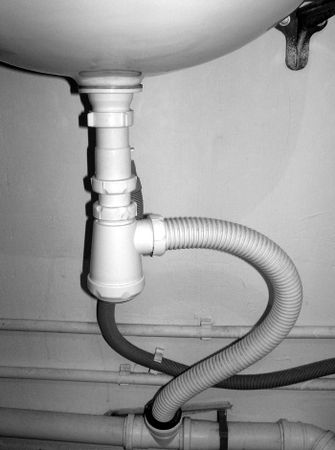

Рис. 2.11. Сифон со сливным патрубком и отводом к посудомоечной машине
Рис. 2.12. Технологическое изображение подключения сифона с отводом с указанием размеров

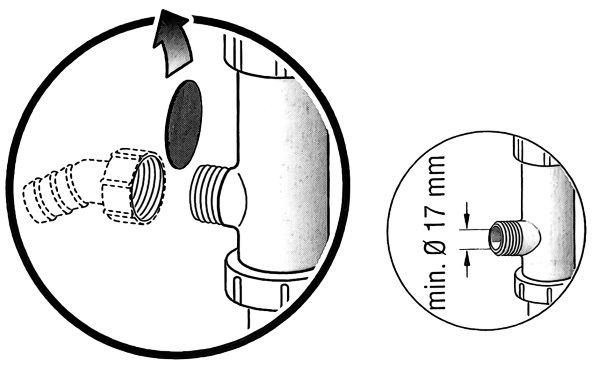

Как правильно сделать вывод слива из посудомоечной машины, показано на рис. 2.13.
Рис. 2.13. Иллюстрация правильного вывода и подключения слива из посудомоечной машины
На рис. 2.14 представлен вид проводки подводного и выводного шлангов вдоль стены дома.
ВНИМАНИЕ, ВАЖНО!
Чтобы узнать продолжительность (по времени – в минутах) выполнения выбранной программы, однократно нажмите на клавишу включения/выключения посудомоечной машины.
Таким же способом отключите ее, после того как на дисплее появится индикация "0". Есть еще один немаловажный нюанс управления программой.

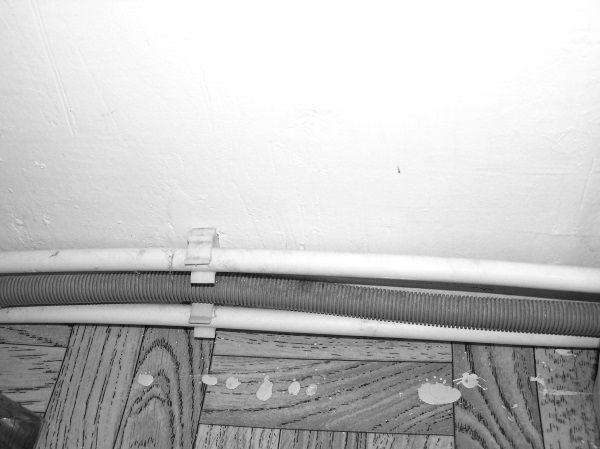

Рис. 2.14. Проводка подводного и выводного шлангов вдоль стены
Если в процессе управления программой одновременно нажать обе кнопки с обозначением Reset и удерживать в течение ✓ с, произойдет остановка программы мойки, на информационном дисплее появится символ "0", и еще через минуту после приостановки программы можно полностью выключить посудомоечную машину. Этот способ подходит для экстренной остановки программы, добавления посуды, при авариях в электросети и необходимости изменить параметры программы.
2.1.3. Некоторые полезные сведения
Есть определенный, установленный опытным путем и рекомендованный производителем, расход моющего средства и электроэнергии – в зависимости от установленной (запрограммированной) программы мытья посуды. Эти сведения внесены в табл. 2.1.
Несмотря на кажущуюся сложность описания, все эти последовательные и не требующие особенной квалификации шаги может выполнить любой рачительный хозяин, чтобы доставить удовольствие от эксплуатации посудомоечной машины своим близким, сделав деревенский быт наиболее комфортным.

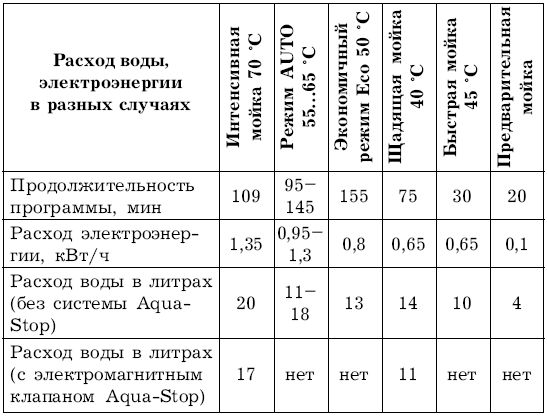

Таблица 2.1
Зависимость между типом программы, расходом воды и электроэнергии
2.2. Устранение простых неисправностей
2.2.1. Устраняем засор сливного тракта
В моей практике нередки случаи, когда– ремонтировать нечего. Приходит дедушка из соседнего садоводческого товарищества и просит восстановить работоспособность почти исправной машины. Почти – потому, что чистку засора сливного тракта с большой натяжкой можно назвать неисправностью; кому-как нравится…
С другой стороны, в этой ситуации, когда все работает, а машина "не сливает" (рис. 2.15), банальные советы "прочистить фильтры и поменять сливной насос, если не поможет прочистка", – не самое эффективное средство для локализации неисправности. Хотя бы потому, что менять сливной насос нужно в том случае, когда он неисправен.
Рис. 2.15. Вид на засор (вода после окончании программы из рабочей камеры не уходит, хотя сливной насос работает)
Далее я буду рассказывать, как с помощью своих рук, смекалки и практически апробированных рекомендаций на даче можно обойтись собственными силами, без вызова "специального" мастера и с сохранением кошелька от незапланированных расходов.
Чтобы проверить работу сливного насоса, достаточно проконтролировать шланг слива (на ощупь и на слух в момент слива). Сливной насос в ПМ установлен рядом с поддоном – крыльчатка под пластмассовой крышкой в рабочей камере.
Периодически (один раз в месяц – при ежедневной мойке) рекомендую проверять и при необходимости очищать фильтры (рис. 2.16).

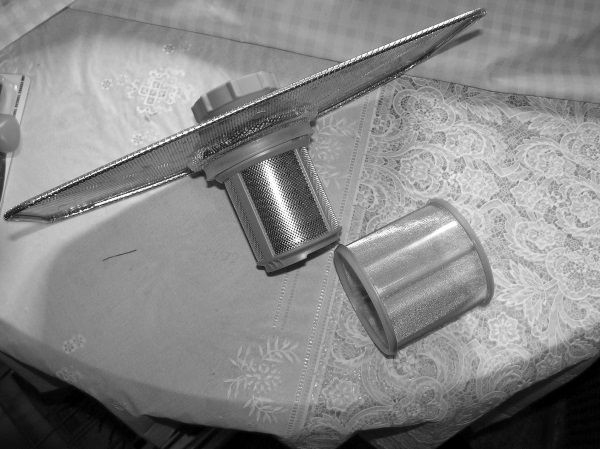

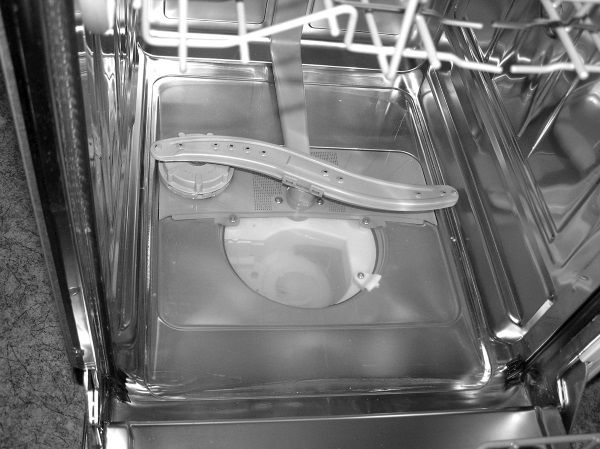

Рис. 2.16. Вид на фильтры (грубый и тонкий) внизу рабочей камеры
Рис. 2.17. Набор инструментов для работы
Итак, если фильтры чистые, но воду машинка все одно не сливает, логично предположить, что засор каким-то образом образовался после сливного насоса и до канализационной трубы. Как его оттуда выбить? Необходимо разобрать часть ПМ. Для этого смотрите мануал (руководство по эксплуатации машины) и действуйте в соответствии с дальнейшими рекомендациями. Для работы понадобится небольшой набор инструментов (отвертка и реверсивная отвертка с набором ключей Torx), представленный на рис. 2.17.
Выдвигаем ПМ на свободное место, чтобы был обеспечен доступ к ее левой стенке, и открываем крышку рабочей камеры (рис. 2.18).

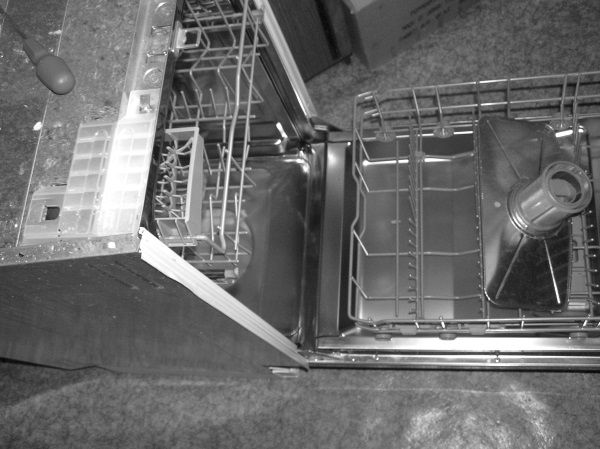

Рис. 2.18. Открываем крышку рабочей камеры
Выдвигаем нижний лоток на крышку (чтобы крышка ПМ самопроизвольно – под воздействием обратной пружины не закрывалась) и снимаем фильтры.
Затем простой отверткой – с небольшим усилием – с задней левой стороны ПМ отгибаем металлическую боковую (левую) крышку корпуса (рис. 2.19).

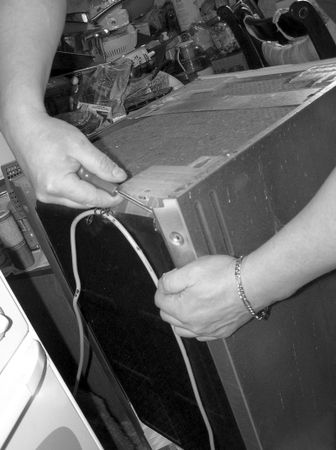

Рис. 2.19. Отгибаем крышку корпуса с левой стороны (сзади)

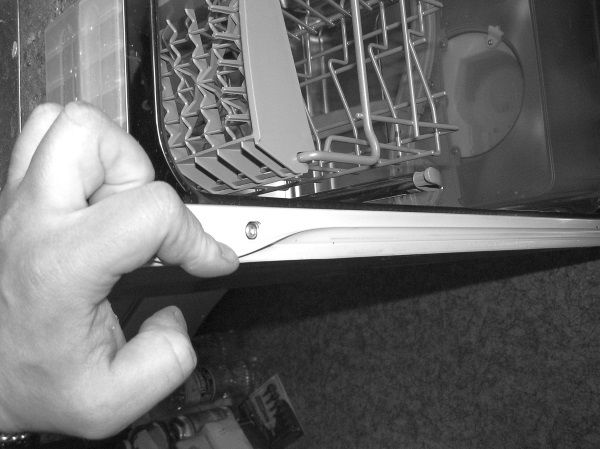

Рис. 2.20. Находим винты крепления боковой стенки под уплотнителем
На передней панели отгибаем резинку уплотнителя (слева) и находим под ней 2 винта крепления крышки к корпусу (рис. 2.20); отвинчиваем их с помощью реверсивной (любой иной) отвертки с головкой Т15 (Torx 15) согласно рис. 2.21.

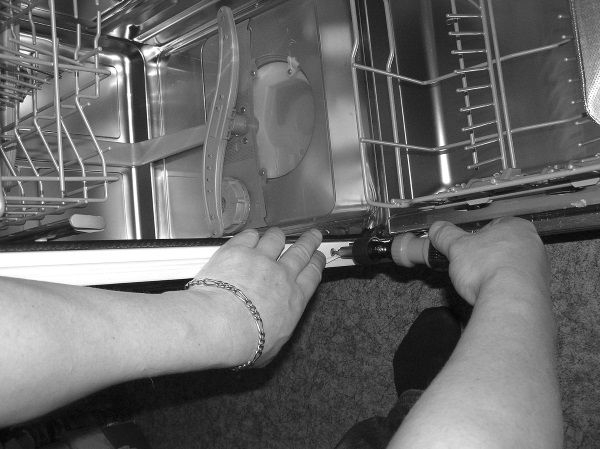

Рис. 2.21. Снятие винтов фиксации крышки корпуса с левой стороны посудомоечной машины
После снятия левой боковой стенки открывается вид на шланги, датчики, концевые включатели, резервуары и агрегаты ПМ, представленный на рис. 2.22.
На рис. 2.22 наглядно показана вся полупрозрачная сантехника, и можно визуально определить, где именно получился засор. Это в самом простом случае. Бывают случаи сложные, когда визуально не видно. Тогда последовательно отсоединяем сначала сливной шланг (рис. 2.23) и прочищаем его, затем патрубок отстоя (рис. 2.24).
Прочистку осуществляем с помощью куска антенного (коаксиального) кабеля диаметром 6 мм, типа RG58/U (волновое сопротивление 50 Ом), который можно найти в запасах радиолюбителя, или другого подходящего.

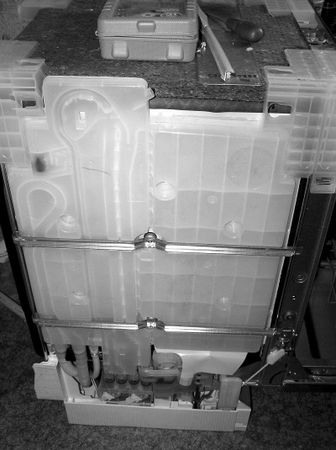

Рис. 2.22. Вид на внутреннее оборудование посудомоечной машины
