В нижней кромке верхней поперечины спинки выберите паз шириной 10–15 мм, в который вставьте планки спинки. Нижние концы планок прикрепите к задней царге шурупами с декоративными головками. Переднюю и заднюю царги к раме сиденья привинтите шурупами изнутри рамы. Желательно также усилить соединение с помощью шкантов.

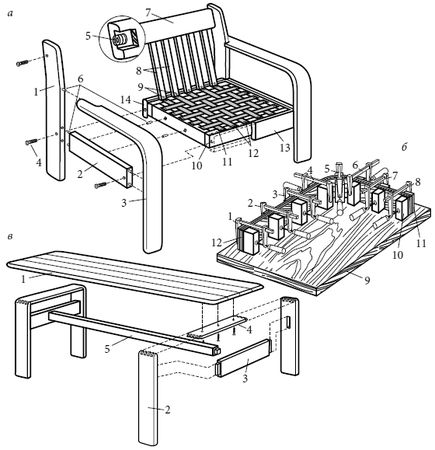

Рис. 14. Отдельные предметы гарнитура из сосны:
а – кресло (1 – задняя ножка; 2 – боковая царга; 3 – комбинированная ножка-подлокотник; 4 – винт; 5 – резьбовая втулка; 6 – шкант; 7 – верхняя поперечина спинки; 8 – планки спинки; 9 – шурупы; 10 – рама сиденья; 11 – кожаный или пластиковый ремень; 12 – крепление ремня степлерной скобой; 13 – передняя царга; 14 – задняя царга; подушки из обшитого тканью поролона условно не показаны); б – склеивание на шаблоне ножек-подлокотников (1–8 – струбцины; 9 – основание; 10 – упоры; 11 – прокладки; 12 – склеиваемая деталь); в – стол (1 – столешница; 2 – ножка; 3 – нижняя царга; 4 – верхняя царга; 5 – поперечина)
Соберите кресло и диван с помощью резьбовых пар – винтов М5 или М6 и резьбовых втулок. Для последних в торцах верхней поперечины и поперечных царгах высверлите гнезда, в которые вкрутите втулки (фрагмент на рис. 14, а). Боковые царги соедините с ножками посредством дубовых шкантов ∅8 мм. Такими же шкантами соедините боковые царги с рамой сиденья.
Диван делается так же, как и кресло, за исключением того, что ширина его должна быть в 2–2,5 раза больше.
Удачным дополнением к гарнитуру будет оригинальный стол. Конструкция его очень проста (рис. 14, в), размеры 1500 × 500 × 500 мм. Главное отличие от прочих подобных изделий – в выступающих за габариты столешницы П-образных скругленных в углах ножках. Здесь очень важно качественно (без зазоров) выполнить угловые и торцевые соединения на шипах. Заранее выпиливать скругленные шипы нет надобности – ножки с верхними царгами соберите на обычный прямой шип, а после затвердевания клея скруглите. Скругленные углы и ребра деталей стола, кресел и дивана будут смотреться очень изящно, если их выполнить одним радиусом с помощью фрезерной машинки с радиусной концевой фрезой. Нижние царги соедините с ножками на прямой глухой шип тоже на клею.
До сборки все детали зачистите и отшлифуйте, а готовый стол – покройте лаком или отполируйте. В завершение работ изготовьте из плотного поролона подушки для кресел и дивана, склеивая их из отдельных кусков. Поролоновые подушки обтяните плотной обивочной тканью. Теперь можно приглашать гостей и хвастать новым гарнитуром.
Вишневый комод
Наверняка этот комод с шестью ящиками, в котором сочетаются стиль и практичность, станет фамильной ценностью (рис. 15, а).

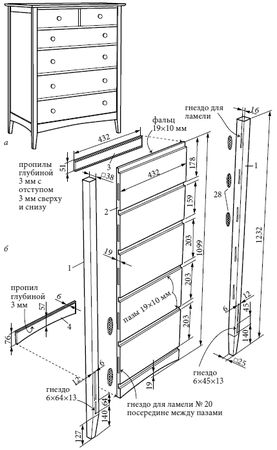

Рис. 15. Комод:
а – общий вид; б – сборка боковины;
1 – ножки; 2 – боковые панели; 3 – верхние боковые планки; 4 – нижние боковые планки; 28 – ламели № 20
Его прелесть частично объясняется простотой конструкции. Большинство деталей, даже выдвижные ящики, можно сделать, используя только пильный станок. Габаритные размеры комода: ширина – 997 мм; глубина – 540 мм; высота – 1250 мм. Чтобы его построить, понадобятся вишневые доски толщиной 38; 19 и 6 мм; мягкий клен – 19; 12 и 6 мм; вишневая фанера – 19 мм; березовая фанера – 6 мм.
Если вы решили приступить к изготовлению этой замечательной мебели, начните работу с боковых стенок. По размерам, указанным в "Списке материалов и деталей", выпилите четыре заготовки ножек [1]. Их можно сделать из цельной доски или склеить из более тонких планок. На верхнем торце укажите положение каждой из них (например, "ПЛ" для передней левой).
Разметьте на нижних концах ножек сужения (рис. 15, б). Внешние грани ножек остаются прямыми. Выпилите сужения на двух внутренних гранях, используя пильный станок. Но для того чтобы аккуратно пропилить сужения на длинной ножке, не стоит орудовать только одной заготовкой. Возьмите доску с ровными гранями длиной, примерно равной ножке. Прикрепите к ней прочно заготовку под нужным углом и подавайте на станок всю сборку. Дополнительная доска будет ровно двигаться вдоль параллельного упора станка, подавая под углом деталь на пильный диск. После этого отшлифуйте полученные поверхности, чтобы удалить следы от зубьев пилы.
Разметьте на заготовках ножек гнезда для передней [6] и задней [7] царг. Выберите гнезда с помощью фрезера или вручную. В последнем случае просверлите отверстия диаметром 6 мм и глубиной 13 мм у концов каждого гнезда. Затем просверлите между ними несколько отверстий с равными интервалами. Стамесками шириной 6 и 18 мм выровняйте стенки гнезд и зачистите углы.
Выпилите по указанным размерам боковые панели [2]. Можно сначала грубо раскроить материал циркулярной пилой, а затем обработать до точных размеров на пильном станке.
Установите в пильный станок пазовый диск толщиной 19 мм так, чтобы он выступал над столом на 10 мм. Выпилите пять пазов и фальц на внутренних сторонах боковых панелей.
Разметьте дугу на нижнем крае каждой боковой панели в соответствии с рис. 15, б. Для этого отметьте верхнюю точку дуги и проведите линию через нее и крайние точки нижней стороны боковых стенок с помощью простейшего лекала – гибкой тонкой рейки или металлической линейки. Ленточной пилой или электролобзиком выпилите дуги, оставив небольшой припуск, и отшлифуйте до линии контура.
Положите боковую панель на верстак пазами вверх и прижмите к ней переднюю и заднюю ножки, выровняв их верхние торцы с верхним краем панели. Разметьте на панели между пазами центры гнезд для ламелей; верхняя ламель должна находиться между пазом и фальцем (рис. 15, б). Поставьте соответствующие метки на ножках. Затем сделайте разметку второй панели и второй пары ножек.
Настройте упор ламельного фрезера посередине толщины панелей для гнезд под ламели № 20 и отфрезеруйте гнезда по разметке. Окончательно отшлифуйте панели наждачной бумагой зернистостью 220 единиц.
Настройте упор ламельного фрезера так, чтобы центры гнезд для ламелей находились на расстоянии 16 мм от внутренних ребер ножек, как показано на рис. 15, б. Отфрезеруйте гнезда по разметке. Окончательно отшлифуйте ножки с помощью плоской шлифовальной колодки, чтобы не скруглить ребра.
Выпилите по указанным размерам верхние боковые планки [3] и две заготовки размером 6 × 83 × 432 мм для нижних боковых планок [4] (припуск по ширине удаляется при выпиливании нижних дуг). Разметьте дугу на нижнем крае планки [4] с помощью гибкого лекала. Для ускорения работы и получения одинаковых деталей обрабатывайте их собранными в пакет. Выпилите дугу на обеих деталях одновременно: разметьте дугу на одной заготовке, затем сложите заготовки, выровняв все стороны, скрепите малярным или двухсторонним скотчем. Выпилите дугу, оставив припуск около 3 мм.
Теперь соберите обе боковины. Прикрепите верхние [3] и нижние [4] боковые планки к боковым панелям [2]. Приклейте и зафиксируйте струбцинами верхние боковые планки вровень с верхними краями панелей; нижние края нижних планок должны выступать за край панели примерно на 3 мм. Торцы планок выровняйте точно вровень с боковыми сторонами панелей.
Обычно часть клея выдавливается из-под накладной детали, приклеиваемой к плоской панели. Удалить его по всему периметру трудно, что может повлиять на окончательную отделку. Пропил глубиной 3 мм с отступом 3 мм от края приклеиваемой детали станет "ловушкой" для клея и не даст ему вытечь наружу. Сделайте пропилы вдоль верхней и нижней кромок планки [3] и только верхней кромки планки [4].
Чтобы удалить припуск на нижней планке, вставьте в цангу фрезера копирующую фрезу и настройте глубину резания так, чтобы подшипник двигался по нижнему краю панели [2]. Затем подрежьте выступающие края планок [4] вровень с панелью. Плотно прижимайте подшипник копирующей фрезы к нижнему краю боковой стенки, и кромка получится чистой. Окончательно отшлифуйте планки [3], [4] вместе с боковыми панелями.
Приклейте ножки к боковым панелям с приклеенными верхними и нижними планками. Нанесите тонкий слой клея на кромки панели [2], ближе к пазам, чтобы он не выдавливался с внешней стороны. Особо смазывать клеем гнезда для ламелей не стоит, чтобы они не разбухли. Главная задача ламелей – предотвратить взаимное смещение деталей. Положите панель на верстак пазами вниз, подложив прокладки толщиной 6 мм, и вставьте ламели в гнезда. Повернув ножки гнездами для царг вниз и выровняв их верхние торцы с верхним краем панели, соберите боковину. Проверьте прямоугольность сборки и установите струбцины вверху и внизу. Затем стяните детали посередине. Точно так же соберите вторую боковину.
Выпилите по указанным размерам разделительные планки [5] для ящиков комода (рис. 16). Выравнивая нижние кромки планок по верхним краям пазов боковой панели, приклейте их и закрепите отделочными гвоздями длиной 12 мм.
Чтобы все планки стали ровно, выпилите временный упор толщиной 19 мм. Вставляйте его в пазы боковых панелей, выравнивая разделительные планки перед приклеиванием и фиксацией гвоздями.
