Простые дворовые камины
Уличный очаг может быть оформлен практически в любом стиле, в соответствии со вкусами хозяев и общим решением приусадебного участка, террасы или зоны патио. С технической же точки зрения уличный камин не является чем-то принципиально новым. Каминам, созданным для эксплуатации на улице, естественно, не нужен дымоход: как правило, их комплектуют лишь коническим дымосборником и небольшой трубой, чтобы дым и запахи готовящейся пищи не распространялись вокруг очага, создавая неудобства людям. Если камин в доме должен отапливать весь объем помещения, в котором он установлен, то в условиях приусадебного участка к нему предъявляются иные требования. Тепло концентрируется и направляется на определенные элементы конструкции. Именно по этой причине камера сгорания здесь располагается, как правило, выше, чем у аналогичных отопительных приборов, которые находятся в интерьере.
Необходимое условие для надежной и безопасной эксплуатации уличных моделей – прочный, устойчивый и тяжелый корпус, который не опрокинется при резком толчке или порыве ветра. Поэтому их изготавливают из кирпича, натурального камня, бетона или пенобетона – материалов, обладающих повышенной стойкостью к высоким температурам и механическим нагрузкам. Проще всего возвести стенки камина вокруг квадратного или круглого в плане очага, выложенного из камня или огнеупорного кирпича. Такой камин может находиться в тихой зоне сада или возле каменной ограды. Расставив вокруг скамьи и шезлонги, можно превратить этот уголок в уютную зону отдыха.
Особенно выигрышно воспринимается площадка с камином, оборудованная на территории участка с естественным перепадом рельефа, что позволяет решить ее в двух уровнях, разместив сиденья скамеек на невысокой подпорной стенке вокруг вымощенной бетонными плитами пониженной части, на которой оборудован камин и размещен стол. Все это придает площадке вид небольшого уютного пространства, чему дополнительно поспособствуют и густая зелень сада, и вьющиеся растения на высокой стене ограды.
Примеры простых каминов, являющихся по сути все тем же облагороженным костром, как и вышеописанные очаги, мы здесь и рассмотрим. А те читатели, которым нужен дворовый камин посолидней, найдут подходящие примеры в разделе "Конструкции капитальных уличных печей".
Простейший камин представляет собой нишу в кирпичном (каменном) ограждении высотой 100–140 см полукруглой, квадратной или треугольной формы и под, сложенный из камней. Огонь в таком камине горит устойчиво и ровно даже в самую ветреную погоду, а жестяной свод с трубой улучшают тягу и теплоотдачу (рис. 4, а).

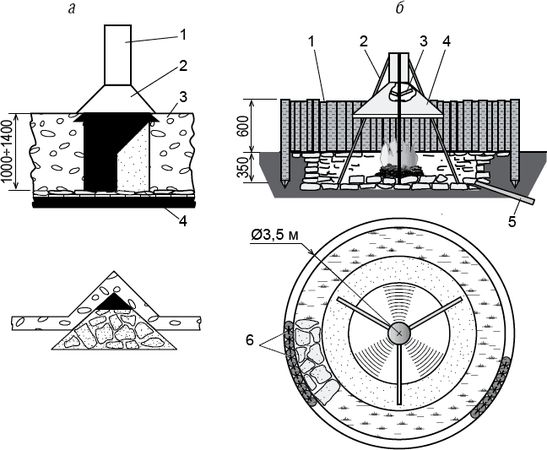

Рис. 4. Простые дворовые камины:
а – внешний пристенный камин (1 – треугольная в плане труба; 2 – пирамидальный свод; 3 – стена; 4 – под очага); б – камин круглой в плане формы с заглубленным очагом (1 – частокол, образующий ветрозащитную стенку; 2 – тренога крепления свода; 3 – конусный отражатель; 4 – конусный свод с трубой из жести; 5 – водоотливная (дренажная) труба; 6 – скобы из проволоки ∅ 5–6 мм)
Улучшенная конструкция дворового камина цилиндрической формы представлена на рис. 4, б. От простого кострища его отличает конусный свод с трубой на треноге. Сооружение такого камина начинают с выкапывания котлована круглой формы глубиной 40 см и диаметром 230 см. Дно, стенки и края выкладывают постелистым природным камнем или кирпичом на ребро. В районах с частыми и обильными осадками котлован целесообразно оборудовать водоотводом.
В середине делают под очага диаметром 80 см. Над ним на металлической треноге, например из труб, устанавливают конусный свод с трубой из листового железа. Камин окружают забором-частоколом из подтоварника диаметром 12–14 см и высотой 60 см. Колья забивают или вкапывают в грунт, а сверху по торцам крепят между собой скобами из проволоки ∅ 5–6 мм.
Для приготовления блюд с дымком лучше всего подходит камин особого рода – гриль. По устройству он несколько отличается от обычного камина, так как имеет открытую топку с решеткой и приспособления для подвешивания котелков, шампуров и т. д. (рис. 5, а). Такой пристенный монолитный гриль из бетона с жестяным сводом можно устроить у каменной стены дома, во внутреннем дворике, у кирпичной стены хозяйственной постройки и т. п.
Очень удобен в эксплуатации открытый гриль цилиндрической формы из кирпича, который кладут с подтеской или, что еще проще, с заполнением уширенных швов раствором с примесью шамотного песка или мелкодробленого красного кирпича. Подобный гриль можно установить в любом месте участка, например в зоне отдыха (рис. 5, б).

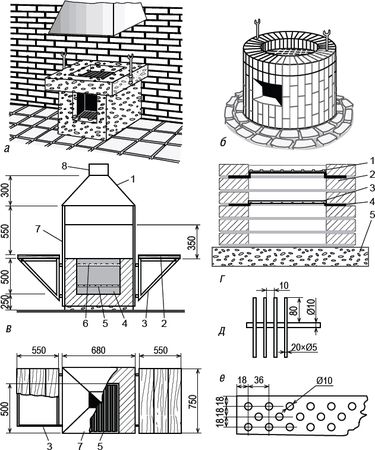

Рис. 5. Грили из бетона и кирпича:
а – пристенный монолитный гриль; б – открытый гриль цилиндрической формы; в – гриль улучшенной конструкции (1 – свод; 2 – столик; 3 – подкос; 4 – топка (очаг); 5 – решетка колосниковая; 6 – решетка жарочная; 7 – стойка свода; 8 – труба); г – разрез топки (1 – решетка жарочная; 2 – кирпич красный (стандартный); 3 – колосниковая решетка; 4 – уголок 60 × 60 мм; 5 – бетонное основание); д – устройство верхней решетки; е – устройство колосниковой решетки
Более совершенная конструкция камина-гриля, приспособленного для приготовления пищи, показана на рис. 5, в. Для его сооружения используют красный кирпич, уголки для каркаса и подкосов, доски для боковых столиков и листовое железо для свода с трубой. Основание выполняют из монолитного бетона. Стенки очага кладут вполкирпича на глиняном растворе с примесью асбеста высотой в шесть рядов. В третьем и пятом рядах обязательно вставляют металлические уголки 50 × 50 мм и длиной 45 см для крепления верхней и колосниковой решеток одинакового размера 45 × 45 см.
Колосниковую решетку делают из листовой стали толщиной 3–4 мм, с отверстиями ∅ 10 мм в шахматном порядке; верхнюю – из полосок стали сечением 20 × 5 мм, закрепленных ребром на прутках ∅ 10 мм.
Этот гриль можно установить в помещении, на террасе, в полуподвале с выводом наружу дымохода. При установке его на открытом воздухе между очагом и сводом желательно сделать заднюю стенку из листового железа.
Конструкции, представленные на рис. 5, можно назвать и иначе, не грилями, а барбекю. Этот модный термин описывает целый класс уличных очагов, к рассмотрению которых мы теперь и приступим.
Барбекю
Заморское слово "барбекю" первоначально означало целиком зажаренную тушу быка. В узком технологическом смысле этот термин (barbecue, bar-b-que, bbq) обозначает метод приготовления продукта способом копчения в стороне от углей при относительно невысокой температуре (100–120 °C). Это значение до сих пор сохраняется в некоторых штатах США, где такой способ приготовления мяса традиционно используется с XVIII века. В широком смысле всемирно признанный термин "барбекю" объединяет всевозможные способы приготовления продуктов (изначально мяса, но термин распространился и на приготовление рыбы, птицы, овощей, фруктов, десертов, поджаривание ломтиков хлеба) на жаре угля, газа или электрического теплового нагревателя. Этот смысл слово приобрело в 1940–1950-х годах в связи с широким распространением пригородной культуры, в первую очередь в англоязычных странах – США и Австралии. Оно весьма близко к нашему традиционному понятию шашлыка: так называют и метод приготовления пищи, и само блюдо, и оборудование, используемое для его приготовления, и даже досуг с приготовлением пищи таким способом. С тех пор как границы стали открытыми, модным словом "барбекю" у нас начали называть любую открытую садовую печь, приспособленную для приготовления блюд на решетке и жарки шашлыков на древесных углях. Стало даже считаться хорошим тоном возведение на участке особой постройки – павильона для барбекю, который отличается от чайного домика или беседки бо́льшими размерами и более массивной мебелью.
Барбекю не аккумулирует тепло и предназначено для быстрого приготовления мясных, рыбных и других блюд односторонним нагревом (только снизу, от углей). Снедь необходимо постоянно переворачивать для равномерного прогревания так же, как и при работе с мангалом. Этот способ не подходит для приготовления блюд восточной кухни.
Основу любого барбекю составляет жаровня с решеткой. В простейших барбекю, кроме решетки, установленной на неглубокий поддон с древесным углем, больше ничего и нет. Так устроена, например, традиционная японская чугунная жаровня-хибати, комплектующаяся чугунными же решетками с длинными ручками.
