По мере заряда конденсатора С841 напряжение на нем растет, и когда оно достигает величины около +10 В, открывается стабилитрон VD830, и начинает протекать ток через резистор R840, излучающий диод оптопары D801 и стабилитрон VD830.
Выходной транзистор оптопары открывается, и через вывод 5 И С D802 уменьшается длительность запускающих импульсов на затвор VT801. При этом напряжение с обмотки 15–13 Т801 выпрямляется диодом VD820 и через открытый тиристор VS802 поддерживается на уровне около +10 В (на конденсаторе С841).
Амплитуда импульсов, выпрямляемых с обмотки 15–13, составляет около 12 В вместо +115 в "рабочем" режиме, и, соответственно, амплитуда импульсов на других обмотках Т801 уменьшается пропорционально, т. е. примерно в 10 раз. В таком режиме выходные напряжения выпрямителей VD819 и VD828 снижаются практически до нуля, а схема стабилизации отслеживает напряжение на конденсаторе С841.
При его увеличении растет ток стабилитрона VD830, соответственно, и ток по входу оптопары.
Ее выходной транзистор увеличивает степень шунтирования вывода 5 D802, уменьшая длительность запускающих импульсов в затвор VT801 и прекращая дальнейший рост напряжения на С841.
Наоборот, если напряжение на С841 падает, уменьшается ток через вход оптопары, закрывается ее выходной транзистор, и длительность импульсов запуска увеличивается, поддерживая напряжение на С841.
Амплитуда импульсов на обмотке 3–4 Т801, с которой питается ИС D802, также уменьшается примерно в 10 раз, и если не принять дополнительных мер, схема питания отключится и перейдет в режим повторного запуска.
Чтобы этого не происходило, имеется схема подпитки микросхемы D802 от выпрямителя импульсов "прямого" хода с обмотки 4–5 Т801, амплитуда которых не зависит он выходных напряжений схемы питания, а определяется только напряжением в питающей сети. Эта схема имеет выпрямитель VD814, фильтр С822, генератор тока на VT802, VD811, VD812, R824, работающий на стабилитрон VD815 с напряжением стабилизации 11В.
Микросхема D802 питается через развязывающий диод VD810. Генератор тока включается в работу транзисторным ключом VT803, вход которого через резистор R825 подключен к выводу 3 трансформатора Т801. В рабочем режиме импульсного преобразователя амплитуда положительных импульсов составляет около 13 В, в "дежурном" - около 1,2 В. Поэтому в этих режимах ключ VT803 открыт и генератор тока VT802 работает.
При коротких замыканиях по выходу схемы питания напряжения на обмотках падают более чем в десять раз, напряжения импульсов на выводе 3 будет уже недостаточно для включения генератора тока схемы подпитки, и микросхема переходит в режим повторного запуска с частотой примерно 1 раз в секунду.
В этом режиме обеспечиваются безопасные электрические режимы работы элементов, т. е. при попытке запуска сразу обнаруживается замыкание, и процедура запуска повторяется.
Симистор VS801 управляется от отдельного выпрямителя на диоде VD806. Управляющее напряжение, достаточное для включения симистора, присутствует только в рабочем режиме преобразователя напряжения, т. е. когда он включается для контроля и стабилизации входного напряжения, получаемого от ветрогенератора или систем солнечной батареи.
В "дежурном" режиме работы напряжение на выходе выпрямителя VD806 отсутствует, т. к. амплитуды импульсов на обмотке 7–8 трансформатора недостаточно для отпирания выпрямительного диода VD806. Этим самым снижается мощность, потребляемая всеми устройствами в "дежурном" режиме.
3.1.2. Элементы против помех
Источник питания содержит ряд элементов, которые снижают уровень создаваемых им электромагнитных помех и наводок. Большой уровень излучаемых электромагнитных помех может нарушить как работу других электронных устройств - радиоприемников, магнитофонов и т. д., так и вызывать помехи на изображении и в канале звукового сопровождения самого телевизора.
К таким элементам относятся конденсаторы, шунтирующие диоды выпрямителей (С830, С835, С840, С846, С809), ферритовые трубки, одетые на выводы диода самого мощного выпрямителя - VD817, конденсаторы С804, С805, шунтирующие диоды сетевого выпрямителя, конденсаторы С828, С829, замыкающие по высокой частоте сетевую и вторичную стороны схемы питания, конденсаторы С802 и С803, замыкающие по высокой частоте его сетевой вход, а также дроссель L802. Дроссель содержит две одинаковые обмотки, намотанные на замкнутом сердечнике из феррита.
Ток потребления устройства не вызывает подмагничивания феррита, т. к. для этого тока обмотки включены последовательно и встречно. Для напряжения помех на сетевых проводах они включены параллельно и согласно, что значительно снижает высокочастотные компоненты тока помех в сетевых проводах.
Регулировка выходных напряжений источника питания осуществляется программным способом, подачей управляющего напряжения на управляющий вывод регулируемого стабилитрона D804 с вывода 5 микроконтроллера D101 через R842.
Режимы микросборки TDA16846P
В "дежурном режиме":
1 - 2,61
2 - 1,51
3 - 0,49
4 - 5,51
5 - 2,14
6– 0 (GND)
7– х
8– х
9– х
10 - 0,7
11 - 1,62
12-0 (GND)
13 - 1,09
14 - 10,72 (Vcc)
В "рабочем режиме":
1 - 2,82
2 - 1,66
3 - 1,46
4 - 5,55
5 - 3,15
6– 0 (GND)
7– х
8– х
9– х
10 - управление для перехода в дежурный режим
11 - 1,58 12-0 (GND)
13 - 2,23
14 - 10,72 (Vcc)
Схемы, содержащие импульсные источники и преобразователи напряжения, построены примерно по одному принципу, который подробно рассмотрен в разделах главы 1.
Модуль помещается в корпус из непроводящего материала, в торцевой стенке которого устанавливаются включатель питания и разъем типа РП10-11 (или другой) для подключения внешних устройств нагрузки. Общий провод заземлять не нужно.
Учитывая, что элементы модуля находятся под напряжением 220 В, производить его ремонт следует, только отключив сетевое питание.
Глава 4
Импортозамещение элементов для конструирования и ремонта ИИП
При проведении ремонтных работ и разработке ИИП нередко возникают ситуации, когда нет возможности заменить вышедшие из строя элементы на оригинальные комплектующие. По большей части это относится к полупроводниковым приборам. В рамках программы импортозамещения отечественной промышленностью выпускается ассортимент микросхем и микросборок, трансформаторов, пассивных элементов, диодов и транзисторов, используя которые, можно решить возникающие проблемы с элементной базой.
4.1. Импортозамещение элементов в транзисторном секторе
В этом разделе вниманию разработчиков предлагается сводная таблица по активным компонентам, наиболее часто применяемым в импульсных источниках питания, их основные параметры и наиболее близкие отечественные аналоги.
В графе "Основные параметры" приведены минимальные характеристики параметров, определяющих возможность использования прибора в конкретной цепи.

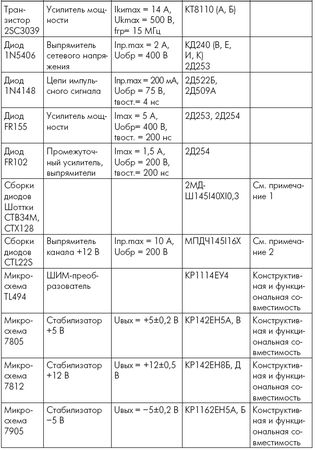

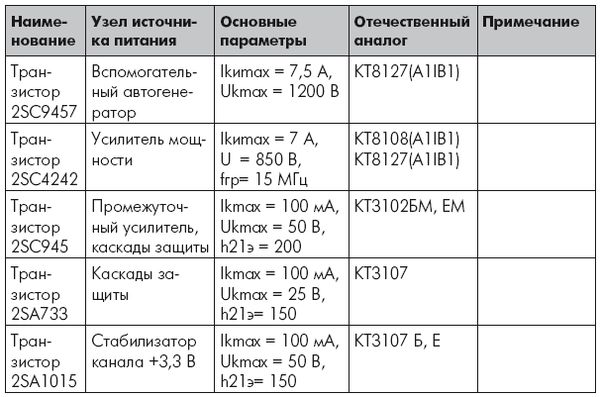

Таблица 4.1. Полупроводниковые приборы и их отечественные аналоги
Примечания:
1. Отечественные сборки являются функциональными аналогами, но конструктивно не совместимы с оригинальными выпрямительными элементами. Конструктивным и функциональным аналогом считается сборка на основе диодов Шоттки фирмы Philips типа PBYR3045PT.
2. Отечественные сборки являются функциональными аналогами, но конструктивно не совместимы с оригинальными выпрямительными элементами. Конструктивным и функциональным аналогом считается диодная сборка фирмы Philips типа BYQ28200.
Разумеется, при подборе элементов замены особое внимание следует уделять конструктивной совместимости полупроводниковых приборов.
Прежде всего должны учитываться функциональное назначение выводов и способ крепления прибора на теплоотводе. Сборки на основе диодов Шоттки в схемах выпрямителей канала +5 В могут быть использованы и в цепях канала +3,3 В.
В современных электронных приборах широко применяются резисторы с маркировкой в виде цветных полос.
Отечественные резисторы типа С2 23 *уточнить* также выпускаются с аналогичной маркировкой. Номиналы резисторов кодируются четырьмя или пятью полосами.
Пять полос имеют резисторы, номиналы которых определяются с точностью до третьего знака. Внешний вид резисторов с маркировкой полосками представлен на рис. 4.1.
Расшифровка кодовых обозначений цветовой маркировки приведена в табл. 4.2.
Определение номиналов резисторов с четырьмя и пятью полосами проводится на основе данных, приведенных в табл. 4.2.

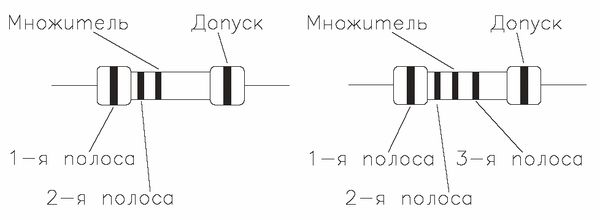

Рис. 4.1. Внешний вид резистора с нанесенной маркировкой полосами
Таблица 4.2. Цветовая маркировка резисторов
