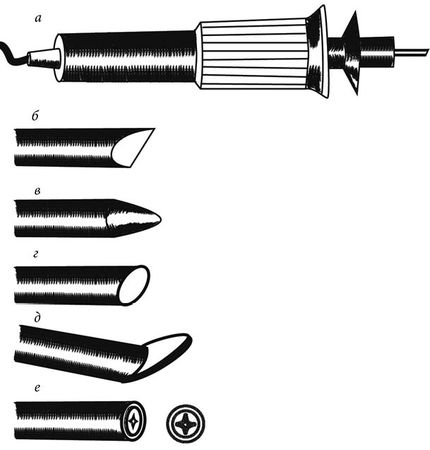

Рис. 4. Пирографический прибор с твердыми насадками: а – пирограф; б – косая насадка; в – писчая (каллиграфическая) насадка; г – плоский ретушер; д – ложковидный ретушер; е – пример насадки с печатью (штампом)
Кроме того, с таким пирографом удобно использовать вместо плоского или косого наконечника разнообразные печати. Особенно они удобны для тех, кто только начинает заниматься выжиганием по дереву. Печать для выжигания представляет собой инструмент для нанесения повторяющегося узора, преимущественно из простых фигур – кругов, треугольников, прямоугольников, зигзагов. Но какого поразительного разнообразия узоров можно добиться, если использовать эти печати, руководствуясь воображением!
Чтобы представить себе, как узор будет располагаться на дереве, можно отпечатать его сначала на листе бумаги, смочив печать чернилами на обычной штемпельной подушечке. Обычно сама печать вырезана или закреплена на торце сменного наконечника, что позволяет оперативно менять инструмент (и соответственно – узор). Способов изготовления может быть несколько.
На конце латунного, медного или стального стержня, диаметр которого позволяет использовать его в качестве твердой насадки, с помощью гравировки выполняют рельеф – как правило, это простые геометрические фигуры (рис. 4, е). Впрочем, для пиротипии, что в переводе с греческого означает "огненная печать" (именно так называется декорирование материала с помощью оттисков раскаленных металлических штампов), электрический пирограф вовсе не обязателен. Ведь этому ремеслу уже много веков, а электричество человек начал использовать сравнительно недавно. Твердые сменные насадки можно закрепить в специальном держателе из негорючего материала (металла); с другой его стороны насаживают рукоятку, обычно деревянную. Затем это клише нагревают до 150–170 °С и прижимают к изделию. Подобный штемпель с цанговым металлическим держателем показан на рис. 5, а.
Печать может быть вырезана на конце полосы из жести или листовой латуни. Затем полосу сгибают по диаметру насадки, а печать отгибают под углом 90° (рис. 5, б). Такой цилиндрик со штампом на конце надевают на твердую насадку пирографа или вышеописанного штемпеля (рис. 5, в).

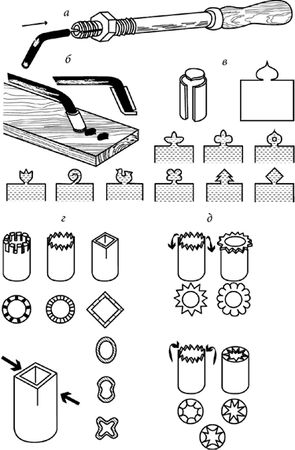

Рис. 5. Штампы для пиротипии: а – устройство цангового штемпеля со съемными наконечниками; б – использование сменных штампов; в – фрагменты разверток штампов из гибкой металлической полосы и процесс изготовления одного из них; г – штампики из прямых трубок; д – штампики из трубок с выступами, отогнутыми под прямыми углами к боковым поверхностям.
Еще один вид штампов делают из латунных или медных (хуже – стальных) трубок, внутренний диаметр которых позволяет плотно насаживать их на наконечник пирографа. С помощью напильника на торце такой трубки формируют регулярный узор, который и будет давать круглый оттиск. Сплюснув такой штамп с одной или с нескольких сторон, можно придать оттиску иную форму (рис. 5, г).
Из трубок можно делать штампы и принципиально иной конфигурации. Для этого торцы не надсекают надфилем, а пропиливают на некоторую глубину. Затем полученные лепестки могут быть дополнительно обработаны надфилем, после чего их отгибают наружу или внутрь (рис. 5, д).
Однако изображения, выполненные твердыми насадками, как правило, получаются более грубыми, чем те, которые выполнены прибором с пером из проволоки. Твердые наконечники крупнее проволочных перьев. Их часто делают из медных или латунных прутьев и либо просто вставляют, либо вкручивают в нагревательный элемент. Ручки обычно бывают более крупные, и приходится держать инструмент рукой гораздо дальше от поверхности древесины. Выжигатели с твердыми насадками медленно нагреваются и медленно остывают (до 5 минут).
Кроме того, такие пирографы рассчитаны на работу только в одном температурном режиме, и, чтобы изменить степень яркости рисунка, есть единственный способ – регулировать скорость движения насадки. Чем быстрее вы перемещаете прибор, тем светлее будет рисунок, и чем медленнее вы его передвигаете, тем рисунок будет темнее. Некоторые производители предлагают приборы разной мощности; очевидно, чем выше мощность, тем сильнее они нагреваются, а приборы мощностью ниже 20 ватт будут очень тормозить работу. В таком случае можно приобрести несколько приборов разной мощности.
Попробовать работу таким пирографом вы можете, купив (или взяв взаймы у знакомых радиолюбителей) небольшой паяльник. Жало паяльника следует укоротить – оно должно выступать из нагревателя на 2–3 см. Но такое короткое жало будет перегреваться и быстро выгорит. Поэтому дополнительное удобство в работе предоставит подключение паяльника через регулятор мощности – тогда вы сможете регулировать температуру жала (правда, из-за инерционности нагрева она будет меняться очень медленно). Используя паяльник, вы можете попробовать работать и со штампами. Но все же процесс выжигания паяльником будет заметно отличаться от работы специализированным прибором.
Еще одним существенным недостатком такого прибора является то, что через некоторое время он сильно нагревается и его становится неудобно держать в руке.
В целом приборы этого типа не могут дать такого детализированного рисунка, как приборы с проволочным пером. Они хороши в основном для широких крупномасштабных произведений, подготовки фона, а также для выполнения простых узоров, не требующих тонких линий и светотени.
Пирографические приборы с проволочными перьями. Инструмент этого типа имеет гибкую рабочую часть, так называемый клювик или перо. Она изготавливается из никель-хромовой (нихромовой) проволоки и крепится на специальном держателе – вилке, укрепленной, в свою очередь, на ручке, по форме напоминающей толстый карандаш. Перья нагреваются, когда через проволоку проходит электрический ток. Ручка с пером с помощью электрического шнура соединяется с блоком питания, который имеет переключатель или плавный регулятор мощности, что позволяет вам менять температуру пера.
Как правило, проволока буквально за доли секунды может раскалиться докрасна. Остывает она тоже довольно быстро. Это очень удобно – в отличие от пирографов с твердыми насадками, температуру проволочного пера можно менять почти мгновенно в зависимости от текущей задачи. Проволочные перья на ручке крепятся разными способами.
У одних производителей это делается с помощью двух винтов, расположенных на концах токоподводящей вилки (рис. 6, а), что обеспечивает хороший контакт в соединении. Такие перья можно легко заменять, раскрутив соединительные винты, вытащив перо и затем закрепив новое винтами.
В ручках другого типа используются сменные насадки: перья, впаянные или впрессованные в специальные оправки. Обычно, чтобы поменять насадку, откручивают цилиндрическую крепежную муфту на конце ручки, вынимают пинцетом одну насадку (остывшую можно вытащить и пальцами) и вставляют в гнездо другую, после чего фиксируют ее муфтой. Проволочное перо из насадки можно выпаять и впаять другое тугоплавким припоем.
В некоторых дешевых приборах, получивших распространение в Северной Америке, перья просто вставляются в щели на двух стойках на конце ручки. Менять их очень легко, однако плохая работа большинства сменных перьев обесценивает всю финансовую выгоду. Из-за плохого контакта в таком соединении электрический ток нагревает не только перо, но и ручку, причем последняя при интенсивной работе может нагреваться довольно сильно. Такая система может быть более подходящей для тех, кто собирается просто написать свое имя или планирует выжигать лишь изредка, кратковременными сеансами. Наконец, существуют ручки для выжигания с фиксированным наконечником. В них перо впаяно или впрессовано прямо в держатель. Это создает лучшее электрическое соединение по сравнению с предыдущими типами, поэтому такие ручки обычно более надежны и менее всего нагреваются. Но они также и стоят дороже. Всякий раз, когда вам необходимо новое перо или другая его форма, придется покупать новую ручку. Впрочем, если вы собираетесь много работать пирографом и тем более зарабатывать таким способом, имеет смысл сразу купить несколько фиксированных ручек с разными перьями. Это позволит работать долго и при этом легко менять инструменты по мере надобности.
