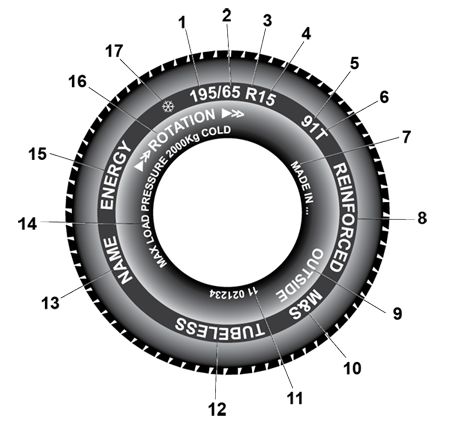

Рис. 3. Обозначения на боковине шины: 1 – условная ширина профиля (195 мм); 2 – серия (отношение высоты профиля к его ширине в процентах, т. е. 65 %); 3 – радиальная конструкция; 4 – посадочный диаметр (15 дюймов); 5 – индекс грузоподъемности (91, соответствует максимальной нагрузке 615 кг); 6 – индекс скорости (Т, соответствует максимальной скорости 190 км/ч); 7 – указание страны-производителя; 8 – усиленный каркас; 9 – метка расположения внешней стороны; 10 – допустимая эксплуатация в грязи со снегом; 11 – сертификация стандарта; 12 – указание, что шина бескамерная; 13 – товарный знак-логотип или название компании-производителя; 14 – максимально допустимое давление воздуха в холодной шине; 15 – название модели шины; 16 – направление вращения однонаправленного рисунка протектора; 17 – покрышка для зимних условий
Иногда в подобном индексе отсутствует указание на высоту профиля (например, 195 R15). Это значит, что величина последнего превышает 80 %. Такие шины называют полнопрофильными. Зачастую ими комплектуют фургоны и миниатюрные грузовички.
Обозначение может иметь и такой вид: "195/70 НR14", где Н – индекс допустимой максимальной скорости, о котором речь пойдет немного ниже.
Размеры широкопрофильных шин дают только в миллиметрах. Например: 1300×530×533, где 1300 – обозначение наружного диаметра, 530 – ширина профиля шины, 533 – посадочный диаметр.
Арочные шины обозначают целыми числами, выражающими основные их размеры в миллиметрах. Например, 1000×600 или 1140×700, где первое число обозначает наружный диаметр шины, а второе – ширину ее профиля.
Размеры пневмокатков указывают целыми числами в дюймах или миллиметрах. Например: 24×36×36 (в дюймах) или 1200×1200×500 (в миллиметрах), где 24 и 1200 – наружный диаметр; 36 и 1200 – ширина профиля; 36 и 500 – посадочный диаметр.
Следующий по значимости – индекс грузоподъемности, или коэффициент нагрузки, который указывают для шин легковых автомобилей и шин с регулируемым давлением воздуха. Этот параметр определяет максимально допустимую нагрузку на шину (см. таблицу 1), его обозначают цифрами от 0 до 130, причем каждому сочетанию соответствует своя допустимая нагрузка на шину в килограммах. Наиболее распространенный диапазон – от 71 до 110.
Для шин грузовых автомобилей также указывают норму слойности – условное обозначение прочности каркаса, у грузовых шин обозначаемое индексом HC или PR с числом через дефис и соответствующим этой норме слойности коэффициентом нагрузки (в странах, где действуют стандарты TRA) или индексом грузоподъемности – в соответствии с требованиями стандартов ETRTO и ISO. Например, норме слойности НС-6 соответствует коэффициент нагрузки С, норме слойности 18 – коэффициент нагрузки J и т. д.
Буква, следующая сразу за индексом грузоподъемности, является индексом скорости. Обозначается она латиницей и говорит о том, на какую максимальную скорость движения рассчитана покрышка (см. таблицу 2).
Среди многочисленных символов на боковине шины можно также выделить следующую маркировку:
• страна-производитель шины, например "made in France" – сделано во Франции, "made in Germany" – сделано в Германии и т. п.;
• модель шины – условное обозначение разработчика (разработчиков) шины и порядковый номер разработки, например: Energy, SP Sport 9000, Turanza ER300;
• наименование или товарный знак предприятия-изготовителя, например: Michelin, Good Year, Yokohama и т. д.;
• заводской номер, включающий дату изготовления, индекс завода-изготовителя и порядковый номер шины;
• оптимальные условия для эксплуатации шины:
– M + S – Mud + Snow (грязь плюс снег);
– As – All Season (всесезонная);
– Aw – Any Weather (любая погода);
• Aquatred, Aquacontact или пиктограмма в виде зонтика – специальные шины для использования при повышенной влажности или в постоянном контакте с водой;
• пиктограмма в виде снежинки – покрышки для суровых зимних условий;
• если же на боковине нет подобных обозначений, значит, шину можно использовать исключительно летом, в теплую погоду.
• исполнение шины: надпись "Tubeless" (ТL) для бескамерных шин или "Tube Type" (ТТ) – для камерных шин;
• знак сертификации. На шинах, одобренных для эксплуатации в Европе по Правилу № 30 ЕЭК ООН, он представляет собой вписанную в круг букву E и цифровой индекс, соответствующий стране, выдавшей разрешение. Далее следует длинный набор цифр – номер сертификата соответствия стандартам. Для старых покрышек советского образца указывался номер государственного стандарта (ГОСТ) или технических условий (ТУ), в соответствии с требованиями которых изготовлена шина, а также штамп отдела технического контроля (ОТК), указывающий сорт шины;
• дата выпуска шины (четырехзначная цифра). Например, 1109 означает: 11-я неделя производства 2009 года;
• Maximum Pressure – максимальное давление в холодной шине. Обычно его указывают в фунтах на квадратный дюйм (1PSI = 0,0069 МПа) или единицах бар, практически равных атмосфере;
• Regrooveable – шина с возможностью дополнительного углубления протектора;
• TWI (Tread Wear Indication – индикаторная дорожка износа) – такой знак на боковине шины указывает на размещение индикатора износа на протекторе. Обычно этот символ наносят по окружности в шести местах. Выполнен он может быть по-разному. У многих производителей индикатор представляет собой простой выступ в канавке протектора. Когда они становятся равны по высоте, покрышка должна отправиться на переработку. В более продвинутых моделях индикатор выглядит как набор цифр, обозначающих остаточную высоту протектора. По мере его износа числа постепенно стираются;
• балансировочная метка в виде красного круга или точки диаметром 5–10 мм над закраиной обода (может быть треугольник или квадрат), обозначающая самое легкое место на покрышке (при монтаже эта метка должна совмещаться с вентилем камеры). Если же на покрышке присутствуют одновременно желтая (белая) и красная метки, то последняя располагается в самом тяжелом месте шины;
• стрелка, иногда с надписью Rotation, показывает требуемое направление вращения шины с направленным рисунком протектора.
Кроме того, на покрышках могут быть указаны дополнительные обозначения:
• Tread Wear Index – индекс износостойкости. Условная величина, показывающая, насколько долговечна шина. К примеру, покрышка с обозначением 200 теоретически должна обладать в два раза большим ресурсом, чем аналог с индексом 100. Но на практике это достижимо лишь в идеальных условиях полигона или лаборатории, где нет влияния таких факторов, как стиль езды водителя, качество дорог и т. д.;
• Traction Index – индекс сцепных свойств шины (A – превосходные, B – средние, C – удовлетворительные), который определяют в процессе испытаний на специальном полигоне по особой методике. При этом оценивают главным образом качество торможения, а не устойчивость в поворотах;
• Temperature Index – температурный индекс (A – превосходный, B – средний, C – удовлетворительный). Этот показатель определяет стойкость шины к воздействию высоких температур. Чем выше оценка, тем меньше покрышка меняет свои свойства при нагреве. Испытания проводят в лаборатории на специальном стенде;
• надпись "Steel" для шин с металлокордным брекером;
• буква "Т" для шин типа R с текстильным брекером;
• надпись "Север" для морозостойких шин;
• желтое кольцо – для шин, предназначенных к эксплуатации в тропическом климате;
• буква "Ш" для шин, которые можно шиповать;
• маркировка наружной и внутренней стороны. У шин с асимметричным рисунком протектора на боковину наносят обозначение внешней стороны относительно кузова. Ее маркируют так: "Outwards", "Out", "Side facing outwards" и т. п. Встречаются также надписи вида "TYPE INSIDE" – внутренняя сторона, "TYPE OUTSIDE" или "EXTERNAL" – внешняя сторона;
