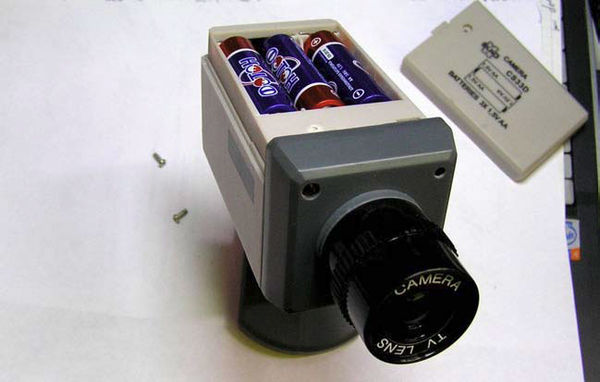

Рис. 1.17. Фальшкамера CS48DV – вид спереди и на батарейный отсек
При подходе к фальшкамере с освещенной стороны, она неминуемо срабатывает и начинает вращаться влево и вправо (12 секунд и более – если объект не отходит), что создает реальную иллюзию действующей системы видеонаблюдения.
Однако в данном случае реализован не датчик движения (он способствовал бы удорожанию конструкции, а так – ее можно приобрести всего за 250–300 рублей), а интересная схема на фоторезисторе. Принцип ее действия прост. Подходя к фальшкамере, человек загораживает световой поток, на фоторезистор (типа ФР-1) падает тень, и камера начинает работать. Фоторезистор, как видно из рис. 1.14-1.16, помещен в светонепроницаемую трубку и защищен от боковых потоков света. Все это способствует удивительному эффекту, когда обычный фоторезистор (далеко не самый дорогой и чувствительный) "видит" подходящего человека на расстоянии до 3 (!) метров в ясную погоду или в хорошо освещенном интерьере, если речь идет о комнате.
"Минус" в том, что ночью или в темноте такой "имитатор" вообще ничего не видит.
Фальшкамера CS150DV
Почти так же похожа на оригинальную фальшкамера CS150DV (рис. 1.18), имеющая большие размеры, защитный козырек и предназначенная для установки на улице.

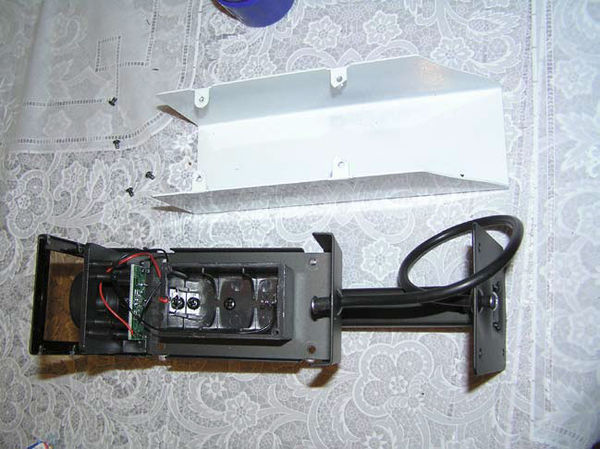

Рис. 1.18. Фальшкамера CS150DV
Она питается от одной круглой батарейки типа 343 напряжением 1,5 В. В качестве электронной начинки производитель "оставил" только один мигающий светодиод. Выключателя камера не имеет. Однако срок автономной работы впечатляет – в зимний период 2011–2012 годов, от одной "толстой" батареи камера работала 4,5 месяца. И это в морозы до -30 °С, когда элементы питания – по определению – "сдают" быстрее.
Все подобные имитаторы весьма удобно применять и дорабатывать радиолюбительскими средствами для различных задач.
1.10. Портативные видеорегистраторы
Есть еще интересный, на мой взгляд, продукт эпохи – миниатюрные видеорегистраторы с записью информации на карту памяти microCD. Поскольку "ЮТ" уже писал об автомобильных видеорегистраторах, остановлюсь только на самой значимой информации – из новинок. Но для начала разберемся, что же такое видеорегистратор.
Видеорегистратор – это устройство, позволяющее записывать поступающее к нему видеоизображение, выводить его на подключенные мониторы, передавать по сети.
Главное отличие цифрового видеорегистратора от системы, основанной на использовании мультиплексора и видеомагнитофона, в том, что видеорегистратор сохраняет получаемый видеопоток не в аналоговом, а в цифровом формате.
"Шпионская" видеокамера AdvoCam
Интересное устройство такого типа можно сегодня встретить под названием AdvoCam (рис. 1.19). Оно легко помещается в кармане, а специальное крепление позволяет зафиксировать его на любом элементе одежды или стены – снимать видео теперь можно, не отвлекаясь от отдыха. Ребятам, увлекающимся автоспортом – к примеру, гонками и джиппингом, представляется отличная возможность записать свои достижения и приключения.
Миниатюрный видеорегистратор пригодится и во время обучения – запишет все ошибки ученика, чтобы потом проанализировать и избежать их в будущем, а также и все советы педагога для последующего применения. В преддверии сдачи ЕГЭ (или иных экзаменов) – штука весьма полезная. Уже поэтому стоит остановиться на ней подробнее.
Компактное устройство реализовано на основе 5-мегапиксельной CMOS-матрицы с широким динамическим диапазоном, обладает широким углом обзора: 160° – по диагонали, 110° – по горизонтали.
На дополнительную карту памяти microSD (до 32 Гбайт) благодаря компрессии Н.264 помещается 45–60 минут видеоаудиозаписи в режиме 1280x720/30 fps (см. таблицу параметров далее). Запись осуществляется циклически, поэтому нет необходимости каждый раз при заполнении карты памяти стирать или копировать "старые" файлы.
В устройстве предусмотрен режим автоматической записи звука при достижении его силы (вблизи видеокамеры) уровня 65 дБ – это средней громкости голос человека. Запись звука можно активировать и "вручную". Поэтому позиционировать AdvoCam только как видеорегистраторы дорожной обстановки неправильно. Портативные видеорегистраторы серии AdvoCam в силу своих миниатюрных размеров (и функционала) могут применяться не только по назначению – их удобно использовать также для скрытой "шпионской" записи видеоизображения и звука.
Модельный ряд устройств представлен реализациями HD1 (рис. 1.19-1.21), HD2, FD3, Action Kit. Общие характеристики устройств на примере видеорегистратора AdvoCam модели HD2 представлены в табл. 1.1.

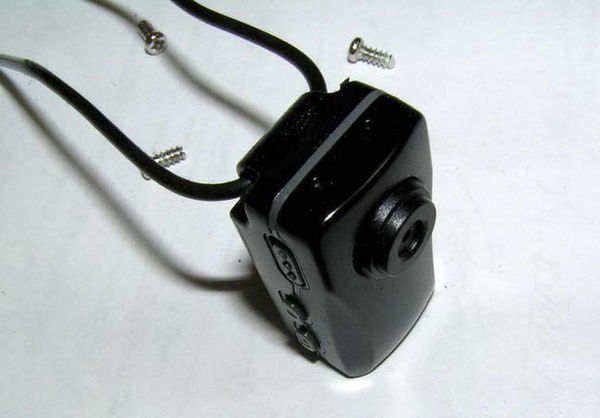

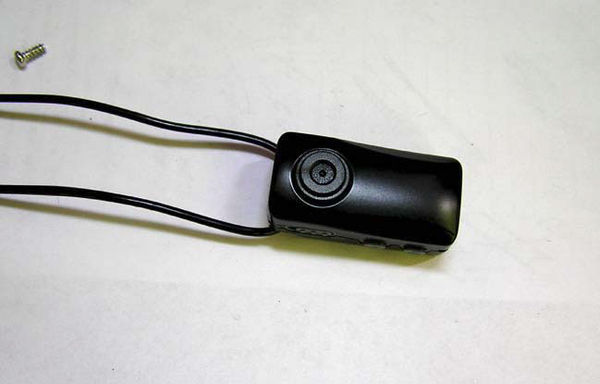

Рис. 1.19. Видеокамера AdvoCam HD1 – вид сверху

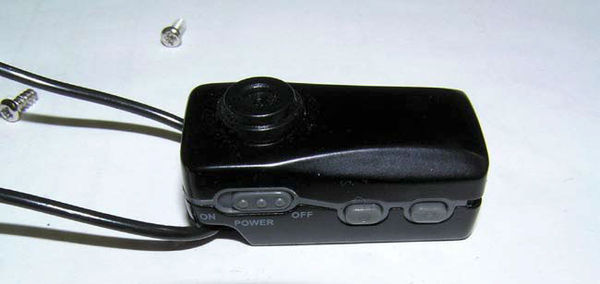

Рис. 1.20. Видеокамера AdvoCam HD1 – вид сзади

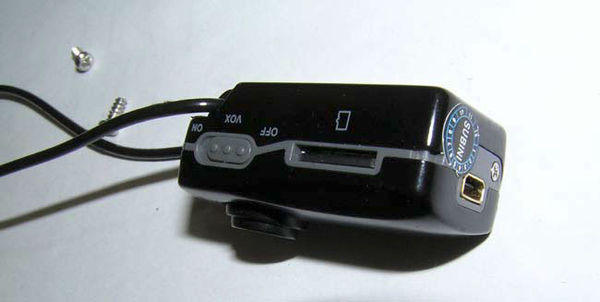

Рис. 1.21. Видеокамера AdvoCam HD1 – вид сбоку

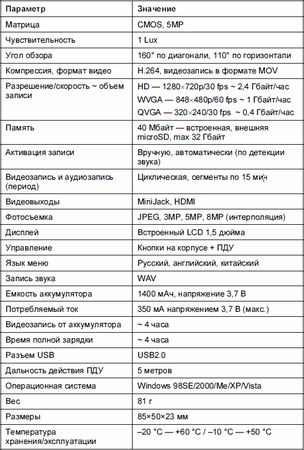

Таблица 1.1. Таблица характеристик AdvoCam HD2
Варианты крепления: на шее – на шнурке, установка на "торпеду" автомобиля, кронштейн с присоской на лобовое стекло, кронштейн с липучкой – на одежду или стену. Зарядка от сети 220 В, USB-порта ПК и от "прикуривателя" автомобиля.
На рис. 1.22 показан разъем для подключения миниатюрной "шпионской штучки" к ПК, а на рис. 1.23 – схема такого подключения.
Рис. 1.22. Разъем для подключения видеорегистратора к ПК

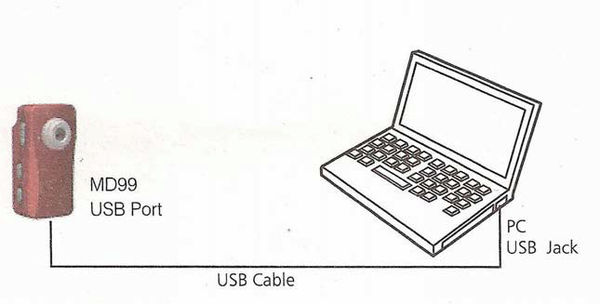

Рис. 1.23. Схема подключения видеорегистратора к ПК
Примечание
В обиходе можно встретить китайский аналог под названием Mini DV с ухудшенными характеристиками по части емкости аккумулятора.
В комплекте с видеорегистратором AdvoCam HD1 поставляется специальное программное обеспечение, позволяющее легко просматривать, редактировать, копировать и удалять записанные на мини-камеру видео– и аудиофайлы в форматах AVI и VOX (рис. 1.24). AdvoCam HD1 может делать и отдельные фотоснимки – для этого у него предусмотрена специальная кнопка (рис. 1.25). Кстати, в окне компьютерной программы на рис. 1.23 виден один из таких файлов в просмотровом формате JPEG.
Рис. 1.24. Окно компьютерной программы для работы с цифровыми файлами, записанными с помощью AdvoCam HD1
Рис. 1.25. Функциональные кнопки и разъемы на корпусе миниатюрной видеокамеры и их назначение: а – Power switch – выключатель, Video recording – запись видео, Photo – съемка фото; б – key chain hole – отверстие для шнурка (подвес на шею), Sound trigger switch – кнопка включения записи звука (работает по принципу триггера), Micro SD Card slot – слот для карты памяти microSD; в – USB Jack – разъем USB, Microphone – микрофон, Red indicator – красный индикатор, Green indicator – зеленый индикатор.
Устройство хорошее, но "минус" у него, тем не менее, имеется – в темноте оно практически бесполезно.
Мобильные видеокамеры для передачи сигнала по сетям сотовой связи
В продолжение темы привожу технические характеристики наиболее популярных мобильных видеокамер для передачи сигнала по сетям сотовой связи. Замечу также, что все камеры комплектуются встроенным аккумулятором, сетевым адаптером, подставкой-креплением, имеют крепежные шурупы. Для них предполагается специальный тарифный план.
