Проектор
Эти устройства распространены не столько дома, сколько в различных конференц-залах или кафе. Но использовать проектор в домашних условиях вам никто не мешает.
Что же такое проектор? Это содержимое монитора на большом белом экране (как в кинотеатре). Проектор представляет собой отдельное устройство (рис. 9.11), которое подключается к выходу видеокарты, проигрывателю DVD или видеомагнитофону. Внутри проектора содержится матрица (такая же, как в ЖК-мониторах, только маленькая), сквозь которую светит луч от мощной лампы. Полученное таким образом световое пятно фокусируется объективом и проецируется на любую белую поверхность (но лучше использовать специально предназначенные для этого экраны). В результате вы можете получить изображение на экране размером до нескольких метров по диагонали. Чем не кинотеатр?!
Рис. 9.11. Проектор
Почему дома проекторы почти не используются? Прежде всего потому, что стоимость этих устройств достаточно высока, хотя и имеет тенденцию к снижению. Немаловажным фактором являются размеры помещения, в которых используется проектор: как правило, чем дальше проектор от экрана, тем более крупное изображение он создает. Не всегда размеры комнаты позволяют разместить проектор так, чтобы получить изображение во всю стену. И самое главное: большинство проекторов обладает невысоким разрешением, а посторонние источники освещения делают изображение блеклым и малоконтрастным (так вот для чего в кинотеатрах гасят свет!). Чаще всего проекторы используют для проведения различных презентаций или образовательных мероприятий. Кстати, сейчас многие школы используют проекторы. Похоже, эпоха школьной доски и кусочков мела подходит к концу.
Дополнительные системы охлаждения
Сразу оговоримся, что систему охлаждения нельзя назвать периферией, но мы решили поместить этот раздел именно здесь.
Куда только ни помещают вентиляторы в современных компьютерах: и на задней панели (в крепление для PCI-плат), и в секции 5,25″ (в них обычно располагаются приводы CD-ROM), и прямо на боковых стенках корпуса, если там есть специальные отверстия и крепления. Причина такого разнообразия кроется в желании пользователей сохранить свой дорогостоящий компьютер в работоспособном состоянии как можно дольше. Действительно, лучше потратить несколько лишних долларов на дополнительный вентилятор, чем менять сгоревший процессор или материнскую плату. Вентиляторы различаются мощностью и материалом, из которого они изготовлены (а значит, прочностью).
Совет
Не экономьте на системах охлаждения – купите хороший металлический вентилятор с высокой мощностью.
Отдельно стоит упомянуть о водяных системах охлаждения. Они применяются в основном для охлаждения процессоров, но могут быть использованы и для охлаждения других компонентов компьютера.
Принцип работы водяной системы охлаждения достаточно прост. Охлаждающая жидкость циркулирует внутри замкнутого контура, состоящего из трубок и резервуара. На охлаждаемом компоненте крепится подобие полого радиатора с жидкостью. В процессе работы специальный насос (помпа) заставляет жидкость циркулировать по контуру. Таким образом, нагретая жидкость уступает место охлажденной и отправляется в путь по контуру, чтобы вновь, уже будучи остывшей, вернуться к охлаждаемому компоненту. И так до бесконечности, пока вы не выключите компьютер. Любой автомобилист воскликнет: "Так же, как в автомобиле!" Совершенно верно. Разница только в размерах.
При работе с водяной системой охлаждения следует соблюдать осторожность и стараться не использовать кустарно изготовленные компоненты такой системы. Любая разгерметизация контура приведет к попаданию жидкости на внутренние компоненты системного блока, что может привести к короткому замыканию с непредсказуемыми (скорее всего, печальными) последствиями. Ну и, конечно, нужно следить, чтобы помпа была исправна.
Сетевой фильтр и источник бесперебойного питания
От перепадов напряжения в сети ваш любимый компьютер может защитить сетевой фильтр (рис. 9.12), а если в вашем доме (или на работе) электрики любят часто и без предупреждения отключать электричество, без источника бесперебойного питания (UPS – Uninterrupted Power Supply) вам никак не обойтись (рис. 9.13).

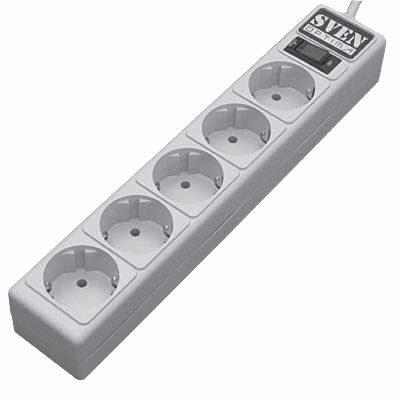

Рис. 9.12. Сетевой фильтр

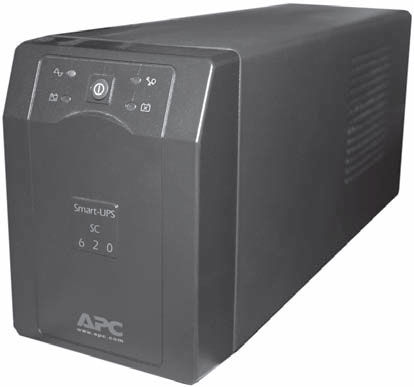

Рис. 9.13. Источник бесперебойного питания
Источник бесперебойного питания выполняет две функции: бережет подключенное к нему оборудование от скачков напряжения (то есть играет роль сетевого фильтра) и поддерживает в течение некоторого времени питание компьютера или иного оборудования в случае отключения электроэнергии.
Источник бесперебойного питания содержит аккумулятор (достаточно тяжелый, потому что свинцовый, как в автомобилях, только поменьше) и инвертор (электронную схему, которая из 6 или 12 В аккумулятора делает 220 В, необходимые для питания компьютера и иных электронных устройств). Сразу оговоримся, сетевое напряжение в некоторых странах, например в США, составляет всего 110 В и техника там продается адаптированная именно к этому напряжению.
В момент, когда отключается электроэнергия, источник бесперебойного питания практически мгновенно (так, что компьютер не успевает этого понять и отключиться) переключается на работу от аккумулятора, а инвертор начинает вырабатывать напряжение 220 В, по форме близкое к переменному. Вы даже заметить ничего не успеваете: свет пропал, а компьютер работает как ни в чем не бывало. И только противный писк источника бесперебойного питания под столом напоминает вам, что надо бы на всякий случай сохранить свою работу. Дело в том, что ИБП не позволит вам работать уж очень долго при отсутствии электроэнергии (хотя есть и системы энергообеспечения, рассчитанные на длительный период автономной работы, но для такой системы вам понадобятся отдельная комната и грузовик денег). Обычный источник бесперебойного питания в среднем дает вам 10–20 минут, чтобы сохранить открытые документы, выгрузить программы и корректно выключить компьютер. Если за это время подача электроэнергии возобновится – замечательно, если нет, то у вас есть время еще обменяться десятком сообщений по – CQ. Стоимость обычного источника бесперебойного питания невысока, поэтому такое устройство будет совсем не лишним. Наоборот, оно избавит вас от множества неприятных сюрпризов.
Мощность источников бесперебойного питания измеряется (нет, не в ваттах) в вольт-амперах (В·А). Многие считают, что это одно и то же, и не правы. К примеру, мощность 500 В·А в ИБП эквивалентна примерно 300 Вт (хотя это зависит еще и от нагрузки). Не стоит забивать себе голову различными расчетами мощности, просто запомните, что для большинства домашних компьютеров достаточно источника бесперебойного питания мощностью 500 В·А. Если вы используете ЭЛТ-монитор с диагональю 22″, да еще подключили к источнику бесперебойного питания кофеварку, чтобы во время отсутствия света согреть себя чашкой "эспрессо", лучше подумать о более мощном источнике бесперебойного питания. Вообще, обычно к ИБП подключают системный блок и монитор. Прерывание выполнения задач на остальных устройствах (например, сканере или принтере), как правило, не несет катастрофических последствий.
Глава 10
Шины расширения: слоты и порты
Шина-шина опа, шина-шина най…
Некогда популярная песенка о компьютерах
В предыдущих главах мы познакомились с различными внутренними и внешними компонентами компьютера. Теперь рассмотрим то, с помощью чего все эти компоненты соединяются: шины расширения, шлейфы и порты.
Современный компьютер поражает воображение не только широким выбором своих возможностей (об этом мы уже писали неоднократно), но и многообразием различных проводочков, проводов и проводищ (да простят нам редакторы такое нелитературное слово), которыми напичкан системный блок. Да и снаружи современный компьютер постепенно начинает напоминать осьминога, протягивая свои щупальца-провода к множеству внешних устройств. Давайте попытаемся разобраться во всем этом "великолепии".
Самое главное достоинство устройства современных компьютеров, помогающее не запутаться в многочисленных соединениях, состоит в том, что ни один компьютерный провод нельзя присоединить к разъему, для которого он не предназначен (кроме клавиатуры и мыши).
Примечание
Это называется "защита от дурака". Согласитесь, трудно придумать более точное название.
Чтобы лучше понять назначение различных соединений, совершим путешествие внутрь системного блока.
