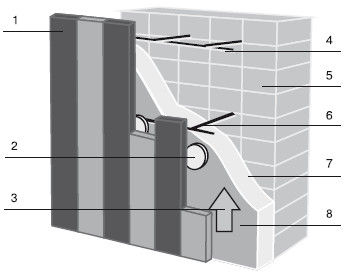

Рис. 17.9. Реечный фасад:
1 – экран из реек; 2 – крепления утеплителя; 3 – вентиляция; 4 – несущий профиль; 5 – стена; 6 – крепления: 7 – минеральный утеплитель; 8 – ветрозащитная пленка
Допускается установка реечной системы без утеплителя. В целях увеличения теплоизоляции следует предусмотреть воздушный зазор между поверхностью основной (базовой) стены и навесной панелью.
Достоинство реечной системы НВФ состоит в экономичности установки (монтажа) при высоком качестве конструкции.
Стеклянные облицовочные изделия
Стеклянные облицовочные изделия изготавливаются из непрозрачного стекла со специальным красочным покрытием. Технология производства такова: на стеклянную поверхность наносят слой стеклоэмали (водорастворимой краски), затем поверхность подсушивают и термически обрабатывают в специальной печи. Этот процесс сплавляет стекло и краску в однородный материал.
Современное оборудование позволяет производить стекло различной цветовой гаммы с высокой степенью прочности, равной прочности закаленного стекла, а также с рисунком-имитацией любой каменной породы. Декоративный стеклянный слой наносится на любой тип стеклянной поверхности (зеркальную, простую прозрачную, непрозрачную, тонированную).
Для гармоничного сочетания тон непрозрачных окрашенных стекол в зоне перекрытий должен соответствовать тону прозрачных стекол в другой части конструкции.
Система "Метаком"
Данная фасадная система разработана и запатентована компанией "Стройсервис". Конструкция состоит из следующих элементов:
♦ стальные кронштейны с антикоррозийной защитой;
♦ несущие стальные профили с антикоррозийной защитой;
♦ теплоизолятор (плиты или блоки из минеральной ваты);
♦ композитные панели (рис. 17.10).
Среди дополнительных элементов системы – стальные самонарезные винты с антикоррозийной защитой, анкерные дюбели, тарельчатые дюбели, стальные анкеры, заклепки, облицовочные элементы, откосы для окон и дверных проемов, элементы облицовки (обрамления) парапетов.

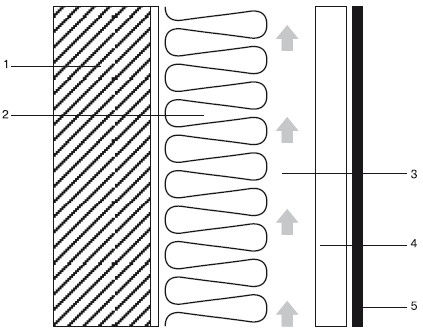

Рис. 17.10. Устройство фасадной системы "Метаком":
1 – стена здания; 2 – утеплитель; 3 – вентиляция; 4 – несущий профиль; 5 – фасадная панель
Для данного фасада размер воздушного пространства между поверхностью базовой стены и навесной панелью должен составлять 75 мм при глубине панели 105 мм.
Система с воздушным зазором SIV
Данная конструкция разработана и запатентована ООО "Стил-ко. ру конструктор". Она максимально адаптирована к российским климатическим особенностям. Стоимость системы SIV ниже ее импортных аналогов, при этом качество системы – на уровне западных аналогов.
Элементы несущей подконструкции данной системы включают горизонтальные и вертикальные профили. Материал изготовления – оцинкованная сталь. Толщина профилей – 1,2 мм.
Крепление несущих профилей к основанию внешней стены производится на кронштейны с помощью саморезов из оцинкованной стали. Затем с помощью анкерных дюбелей выполняется окончательное крепление через терморазрывные прокладки. Материал кронштейнов – оцинкованная сталь, толщина – 3 мм.
Крепление облицовочных элементов осуществляется кляммерами из нержавеющей стали (рис. 17.11).

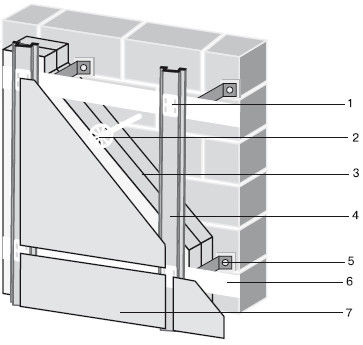

Рис. 17.11. Конструкция панелей SIV:
1 – кляммер; 2 – крепление утеплителя; 3 – утеплитель; 4 – П-профиль; 5 – кронштейн; 6 – основной горизонтальный профиль; 7 – плитка керамогранита
Отступ облицовки от стены с применением стандартного набора кронштейнов может доходить до 280 мм. Это способствует выравниванию стены и делает возможным прокладку теплоизоляционного слоя толщиной до 250 мм.
Основная функция системы крепления – прочная фиксация облицовочных плит с созданием воздушного зазора между теплоизоляционным слоем и керамогранитной облицовочной плитой.
Основные достоинства системы SIV:
♦ устойчивость к коррозии благодаря элементам из оцинкованной и нержавеющей стали;
♦ стойкость к динамическим нагрузкам (за счет подвижности узлов);
♦ стойкость к воздействию внешних факторов (перепадам температур, ветру);
♦ возможность выравнивания поверхности стен;
♦ пожаробезопасность (за счет применения жаростойких и несгораемых материалов);
♦ малые сроки монтажа;
♦ универсальность конструкции (большой выбор облицовочных материалов), что позволяет применять различные варианты внешнего декора.
Крепление SIV производится открытым способом, что позволяет "камуфлировать" кляммеры под покрытие облицовки. Последние обеспечивают быстрый монтаж и надежное крепление керамогранитных плит.
Приложения
Приложение 1
Минимизируем стоимость строительных материалов и работ на 2009 г.

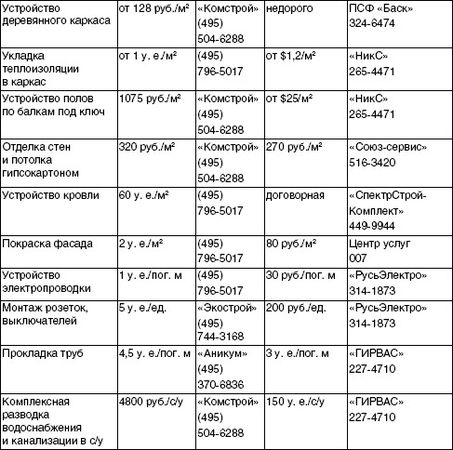

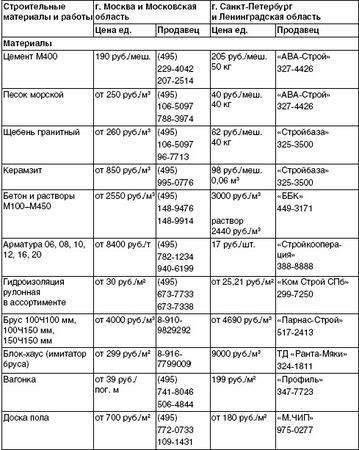

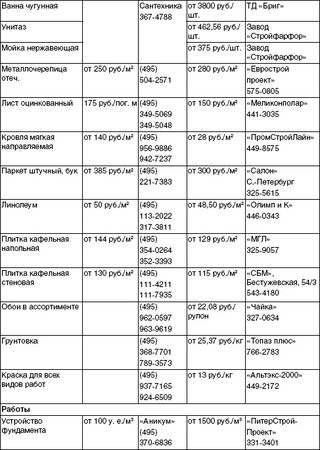

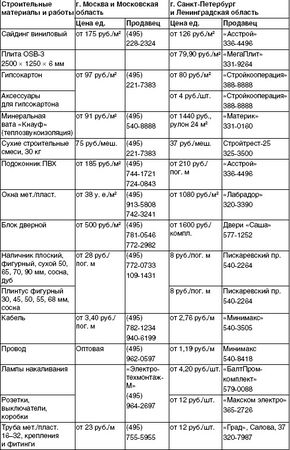

Я изучил сотни различных организаций в Москве, Санкт-Петербурге, Московской и Ленинградской областях и отобрал те из них, в которых вам предложат минимальные цены на строительные материалы и работы. В таблице указаны их названия и телефоны.
Ориентируясь именно на эту информацию, а не на подрядчика, вы сможете со сравнительно небольшими затратами обустроить свой коттедж.
Приложение 2. Реальные расчеты стоимости строительных материалов для разных вариантов коттеджей к 2009 г.

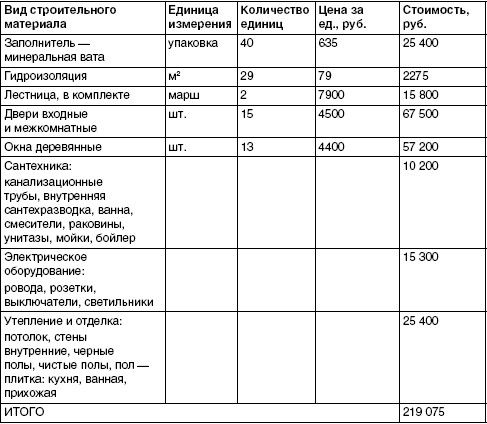

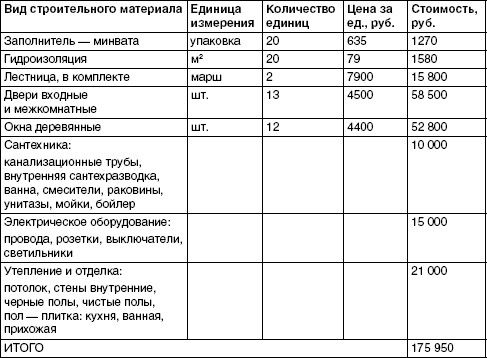

Стоимость строительных материалов для коттеджа площадью 134 м

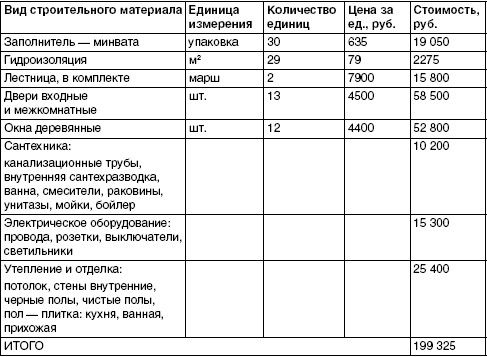

Стоимость строительных материалов для коттеджа площадью 163 м
Стоимость строительных материалов для коттеджа площадью 230 м

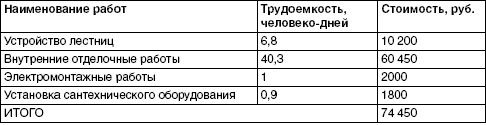

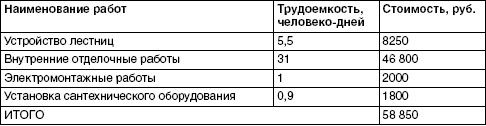

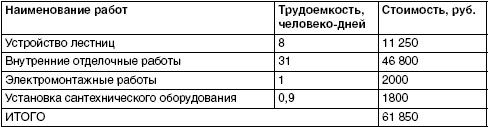

Стоимость работ для коттеджа площадью 134 м
Стоимость работ для коттеджа площадью 163 м
Стоимость работ для коттеджа площадью 230 м

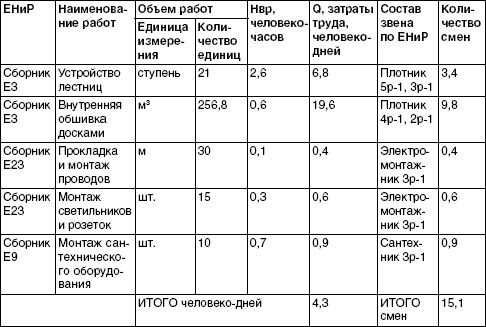

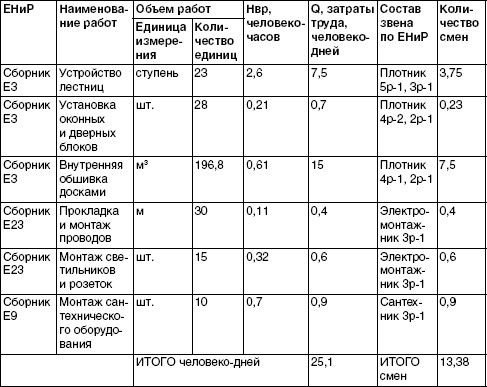

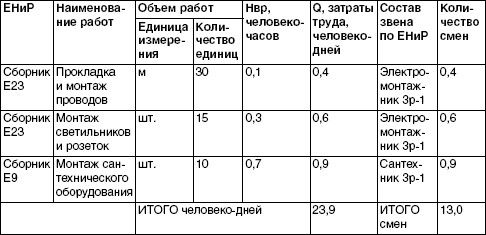

Трудоемкость для коттеджа площадью 134 м

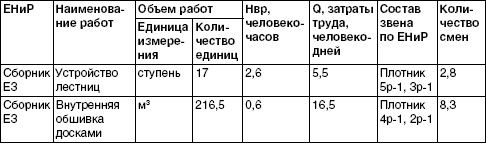

Трудоемкость для коттеджа площадью 163 м
