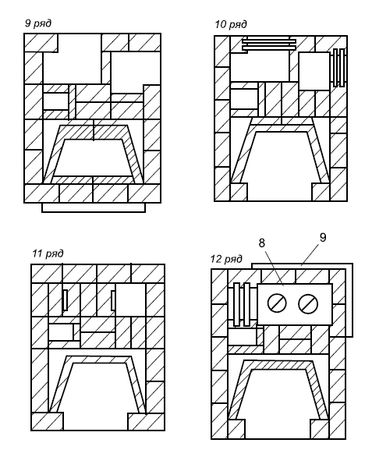

Рисунок 119. Кладка отопительно-варочной печи с камином (продолжение): 8 – двухконфорочная чугунная плита; 9 – уголок с поручнем
11 – й ряд – выполняют согласно чертежу. Духовку сверху покрывают кирпичом, предварительно стесав ребра у кирпича на переходе из топки в канал.
Сверху 12-го ряда устанавливают чугунную плиту, сваренный уголок с поручнем и две стальные полоски размером 460×30×3 мм.
13-й ряд – устанавливают дверку чистки. Начинают формировать нижний переход между 2-м и 3-м вертикальными каналами с толщиной стенок в 1/4 кирпича. В зависимости от формы дверки камина формируется свод портала. Для этого следует из широкой доски изготовить шаблон свода портала по форме верха дверки. Установить его с внутренней стороны портала параллельно дверке с тем, чтобы можно было правильно класть кирпичи, образующие свод портала.

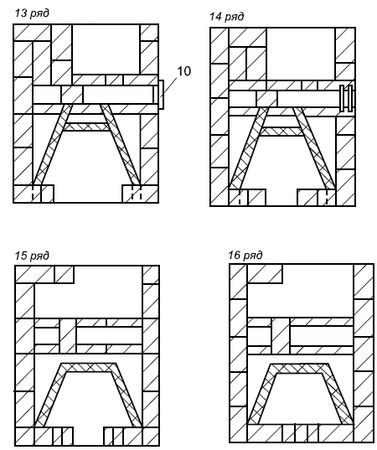

Рисунок 119 (продолжение). Кладка отопительно-варочной печи с камином (продолжение): 10 – дверка чистки
14-й – 17-й ряды – кладку выполняют согласно порядовке. Начиная с 15-го ряда стесывают и тщательно подгоняют кирпичи, формирующие заднюю стенку верхней части топливника и дымосборника камина. Над 17-м рядом со стороны окна варочной камеры кладут уголок (680×40×40 мм) и стальную полоску (680×30×3 мм).
18-й ряд – пространство над варочной камерой перекрывают оцинкованным листом жести с отверстиями d=8 мм и расстоянием между ними 50 мм. Предварительно под него кладут две стальные полоски (330×30×3 мм).
19-й ряд – устанавливают дверку сушки. Поверх кирпичей кладут мраморную плиту – полку камина. Полку можно изготовить из какого-нибудь другого материала. Но она должна выглядеть эффектно.
20-й ряд – выполняют согласно чертежу.
21-й ряд – устанавливают дверку вытяжки.
Сверху 22-го ряда кладут лист оцинкованной жести (980×310 мм) прямо над сушкой и устанавливают декоративные решетки на верхние выпускные отверстия камина.

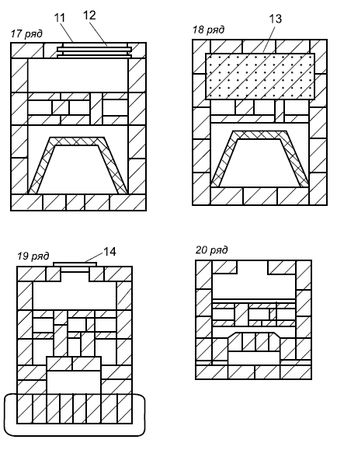

Рисунок 119. Кладка отопительно-варочной печи с камином (продолжение): 11 – уголок; 12 – стальная полоска; 13 – оцинкованный

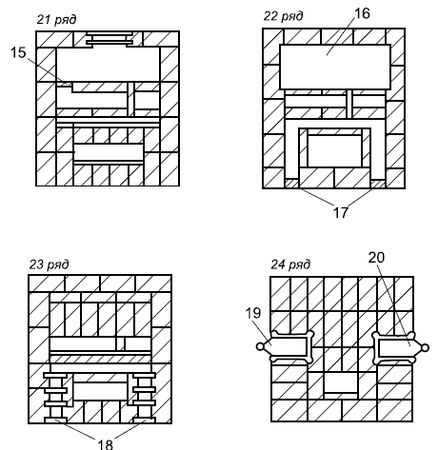

Рисунок 119. Кладка отопительно-варочной печи с камином (продолжение): 15 – дверка вытяжки; 16 – оцинкованный лист жести; 17 – декоративные решетки выпускных отверстий камина; 18 – стальные полоски; 19 – задвижка летнего дымохода; 20 – задвижка зимнего дымохода

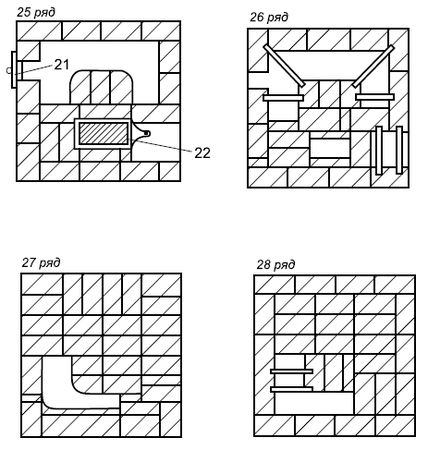

Рисунок 119. Кладка отопительно-варочной печи с камином (окончание): 21 – дверка чистки; 22 – задвижка камина
23-й ряд – над выпускными воздушными каналами камина кладут стальные полоски (190×30×3 мм).
24-й ряд – в подготовленную "постель" устанавливают две задвижки.
25-й ряд – устанавливают дверку чистки верхнего дымохода и задвижку камина.
Сверху 26-го ряда кладут стальные полоски сечением 80x 3 мм и длиной: 460 мм – 2 шт., 330 мм – 2 шт., 190 мм – 2 шт.
27-й – 31-й ряды – кладут согласно порядовке. Перекрытие горизонтальных каналов выполняют особенно тщательно, следя за перевязкой швов.
32-й ряд – устанавливают задвижку (23) печи и перекрывают ее 33-м рядом (рис. 119).

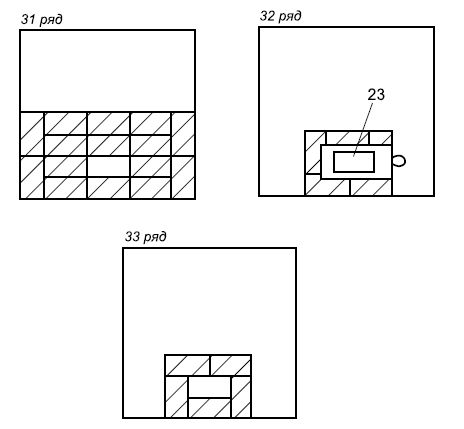

Рисунок 119 (окончание). Кладка отопительно-варочной печи с камином 23 – задвижка печи
Топливник и дымосборник . Максимальной теплоотдачи за счет конвекционного теплообмена при циркуляции воздуха через внутренний зазор камина можно достичь, если внутренние стенки топливника и дымосборника камина выполнить в виде самостоятельной сварной конструкции из стали и чугуна толщиной 8–10 мм. С целью увеличения теплоотдачи к наружным стенкам топливника и дымосборника следует приварить теплоотводящие ребра (сечением 30 5 мм) с интервалом 50 мм. Верхний короб дымосборника можно не делать.
Фиксирующие устройства . Для удобства открывания заслонки камина предлагается фиксирующее устройство.

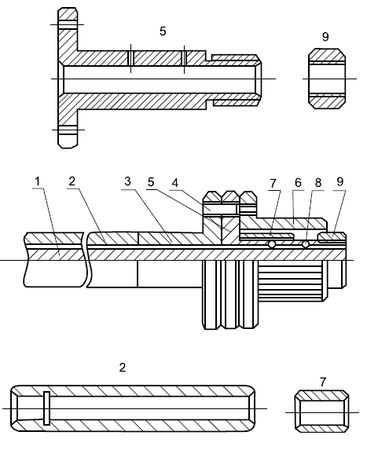

Рисунок 120. Фиксирующее устройство: 1 – ось заслонки; 2 – патрубок; 3 – втулка фиксирующая; 4 – штифт; 5 – втулка направляющая; 6 – втулка управляющая;
Позиция 1 на нем обозначена продолжением оси заслонки, которая через отверстие в боковой стенке дымосборника выходит наружу. Переходной патрубок 2 подгоняется с торца к боковой поверхности дымосборника по месту выхода оси 1 и приваривается к корпусу. После установки сварной конструкции и укладки печи наружу будет выступать только само фиксирующее устройство. Работает оно следующим образом: смещая управляющую втулку 6 вдоль оси, выводят из зацепления с фиксирующей втулкой 3 штифты 4; затем поворачивают втулку 6 вместе с осью до нужного положения заслонки и снова передвигают втулку 6 вдоль оси в исходное положение до зацепления штырей 4 с втулкой 3.
Монтаж сварной конструкции камина, вместо кирпичной, начинают с 9-го ряда, установив ее по месту. Далее продолжают кладку печи, как описано выше, за исключением внутренних стенок топливника и дымосборника камина, которые в данном случае уже установлены в виде сварной конструкции. Все стыки сварной конструкции камина с кирпичной кладкой печи следует тщательно замазывать тугоплавким глиняным раствором. Доведя кладку до 23-го ряда, в 24-м ряду перекрывают пространство над воздушным зазором между внутренними металлическими и наружными кирпичными стенками камина и далее сводят конструкцию к приведенной на чертеже порядовке. Задвижку камина не устанавливают.
Печь с пристроенным английским камином
Материал
Кирпич керамический. . . . .1100 шт.
Кирпич огнеупорный. . . . . 210 шт.
Глина обыкновенная. . . . . . 190 кг
Песок. . . . . . . . . . . . . 130 кг
Топочная дверь 205×250 мм. . . . . 1
Поддувальная дверца 250×140 мм. . . 1
Прочистная дверца 130×140 мм. . . . 2
Колосниковая решетка 140×120 мм. . 1
Кладка . Дымоходы печи и камина выполняют раздельно и объединяют в дымовую трубу в уровне перекрытия. Камин снабжен шибером, печь – задвижками. Печь и камин можно топить отдельно или одновременно. Камин имеет глухой под.

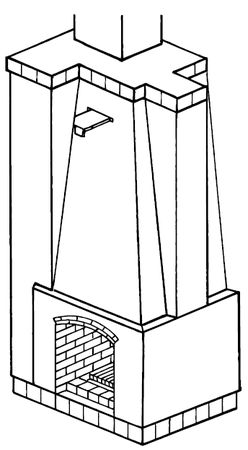

Рисунок 121. Печь с пристроенным английский камином (общий вид)

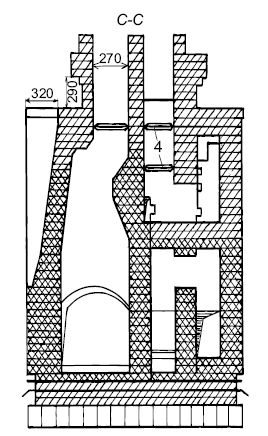

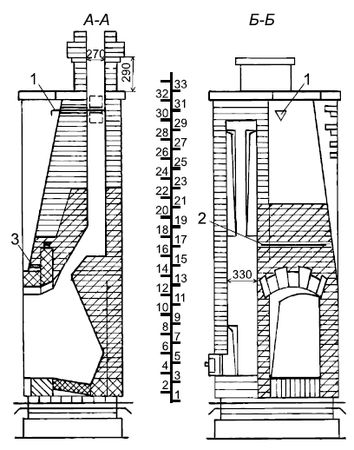

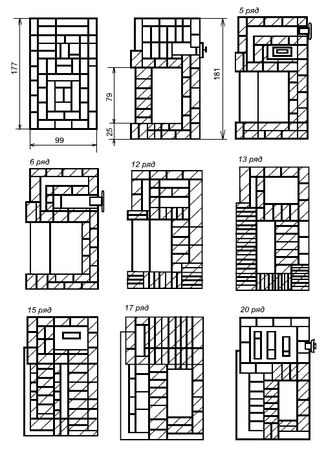

Рисунок 122. Печь с пристроенным английским камином (в разрезах): 1 – шибер; 2 – швеллер; 3 – арматура; 4 – задвижка
Рисунок 122 (окончание). Печь с пристроенным английским камином (в разрезах): 4 – задвижка
Печь – колосниковую решетку, что позволяет применять уголь или брикет. Фасад можно отделать светлым кирпичом, природным камнем, плиткой "кабанчик".
Рисунок 123. Кладка печи с пристроенным английским камином
