Итак, к основным элементам кровли относятся:
Скат – наклонная (для стока воды) поверхность крыши.
Ребро – линия пересечения двух скатов, образующих внешний наклонный угол.
Ендова – линия пересечения двух скатов, образующих внутренний наклонный угол.
Конек – верхнее горизонтальное ребро крыши.
Самыми уязвимыми местами на кровле являются ендовы, образующие входящий угол, так как летом в них скапливается дождевая вода, весной – талая, а зимой – снег. Поэтому к устройству этого кровельного элемента надо подойти с особенной тщательностью. Ендова делается в виде лотка шириной не менее 300 мм из досок толщиной 25 мм, который затем покрывается кровельной оцинкованной или черной окрашенной сталью так, чтобы ее концы заходили под основной материал кровли на 200 мм с каждой стороны.
Вокруг дымовой трубы делается воротник из кровельной стали. Причем со стороны конька стальной лист подводится под кровлю, а со стороны карниза поверх кровли, образуя фартук. У самой трубы лист подводится под кирпичную кладку. В целях противопожарной безопасности обрешетка и кровельное покрытие не должны доходить до трубы 140 мм, а все деревянные элементы – не менее 400–500 мм.
В качестве водосточных используются трубы диаметром 100–140 мм, которые располагаются на расстоянии не менее 120 мм от стены.
На кровлях с асбестоцементным или черепичным покрытием для отвода атмосферной воды используются водосточные трубы. Последние изготавливаются из кровельной стали и подвешиваются с уклоном 2–3 градуса к углам здания.
Слуховые окна покрываются тем же материалом, что и вся кровля. Особое внимание необходимо уделять разделке мест их соединения со скатом крыши.
Основание под кровлю
Основание под кровлю из штучных или рулонных материалов может быть выполнено в виде обрешетки или сплошного настила. В первом случае для его изготовления используются деревянные бруски, во втором – деревянные бруски и доски.
1. Сплошной настил делается в том случае, когда в качестве покрытия используются асбестоцементные плитки или рулонный материал. Под плитки доски настила выкладывают с небольшим зазором (не более 10 мм) в один слой, под рулонный материал – в два слоя: рабочий и защитный.
Узкие доски защитного слоя должны находиться под углом 45 градусов к рабочему. Между настилами помещают противоветровую прокладку из рубероида марки РПП-300 или РПП-350.
2. Обрешетка применяется в том случае, когда кровельное покрытие делается из волнистых асбестоцементных листов (шифера), листовой стали, черепицы или дерева.
При изготовлении основания необходимо соблюдать два основных требования: все его элементы должны быть плотно закреплены на несущих конструкциях, а их стыки над стропилами располагаться в разбежку.
Кроме того, заданное расстояние между досками или брусками – обрешетинами – должно строго соблюдаться по всей поверхности основания. Самые широкие из них необходимо располагать под стыками кровельного материала, а также у конька и карниза, а самые толстые (на 15–35 мм толще других) – у карниза. Ширина основания под разжелобком должна составлять не менее 750–800 мм, а под карнизным свесом с настенными желобами – равняться ширине свеса. В коньках и на ребрах кровли деревянные бруски устанавливаются на ребро.
Устройство обрешетки
Обрешетку крыши устраивают по стропилам, и служит она для укладки и поддержания кровли. Обрешетка стропил необходима для настила кровли. Выполняют обрешетку из брусков и досок, которые прибивают к стропилам с некоторым шагом, зависящим от сечения обрешетки и конструкции кровли. Под рулонные кровли делают двойную обрешетку: сначала рабочий настил из брусков с некоторым шагом, а затем сплошной защитный настил из сухих досок. Разреженные обрешетки пригодны для кровли, собираемой из отдельных жестких прочных плиток или листов, например, черепицы, кровельного железа и волнистых асбестоцементных листов ондулина, металлочерепицы и пр. Расстояние между элементами обрешетки принимают в соответствии с размерами кровельных плит и листов. При более тонких нежестких плитках дощатый настил делают сплошным.

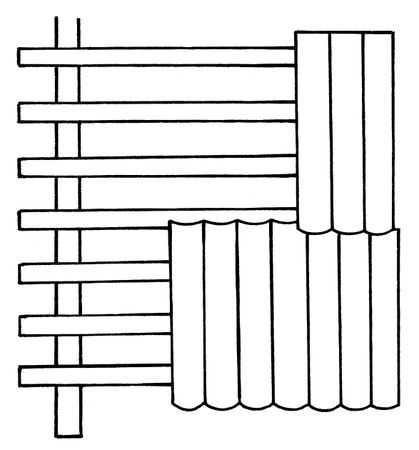

В зависимости от вида кровли обрешетку выполняют из досок, теса брусков-жердей, укладываемых вплотную или вразрядку. При сплошной обрешетке доски обычно укладывают на стропила параллельно коньку. Однако лучше, если сначала на стропила параллельно коньку уложить через 500-1000 мм бруски или доски, а на них настелить сплошным слоем доски или тес вдоль спуска, от конька к свесу. Поскольку доски коробятся, образуя с одной стороны выпуклость (горб), а с другой – вогнутость (лоток), обрешетку следует настилать так, чтобы лотки были вверху. В этом случае протекшая через кровлю вода попадает в лоток и скатывается вниз.

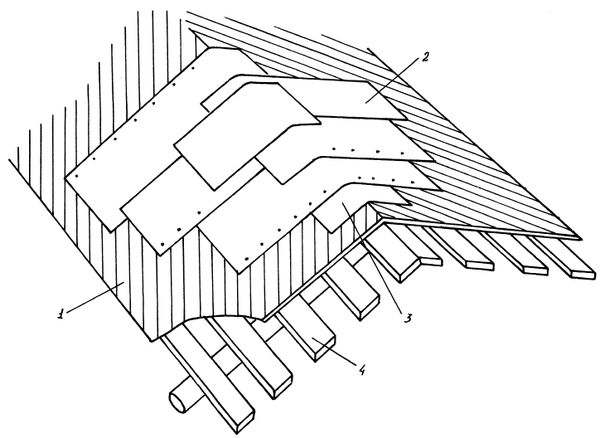

Обрешетку под рулонные материалы выполняют в такой последовательности.
(Рис. 20, а).
Если рулонный ковер наклеивают на деревянный настил, последний может быть или сплошным (лучше из шпунтованных досок), или двойным. При двойном настиле первый слой досок кладут вразрядку, затем на него вплотную друг к другу набивают антисептированные рейки шириной от 50 до 70 мм, толщиной от 20 до 25 мм, укладывая их под углом 45º к рабочему настилу.
Гвозди следует забивать ближе к кромкам досок, немного утапливая их шляпки в древесину. К торцам свесов прибивают лобовые доски, кромки которых должны быть закруглены для плавного перегиба рулонных материалов. Вершину конька обивают по всей длине полосой из кровельной стали шириной 300 мм.

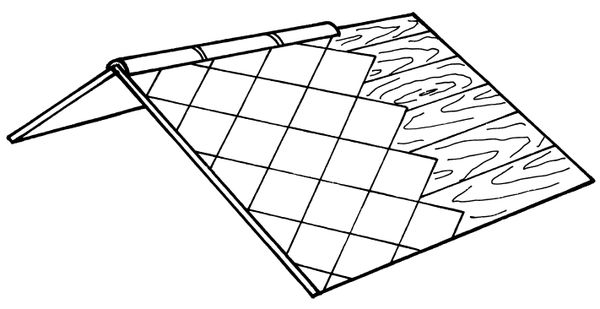

Обрешетку под асбоцементные плиты чаше всего делают сплошной из теса толщиной от 25 мм до 120 мм (более широкие доски при короблении могут разорвать плитку), но можно оставлять зазоры между досками в 5 мм.
(Рис. 20, б).
Обрешетку под черепицу при однослойном покрытии стелют из обрезных брусков сечением 50х50 мм, при двухслойном или тяжелой штампованной черепице – сечением 60х60 мм. Последний карнизный брусок должен быть выше рядовых на 25–35 мм. Его можно заменить толстой доской с прибитой к ней уравнительной рейкой. Укладывать бруски рекомендуется по шаблону.
(Рис. 20, в).
Обрешетку под асбестоцементные волнистые листы выполняют чаще всего из мерных брусков сечением 60х60 мм. Карнизный брусок берут высотой 66 мм. Однако для настилки следует применять так называемые четные бруски высотой 63 мм и нечетные высотой 60 мм. Обычно берут бруски одного сечения (60х60 мм), но под них при укладке четных брусков приходится подкладывать планки или рубероид толщиной в 3 мм. Такие бруски располагают в середине листа. Под каждый лист укладывают три бруска, но можно и четыре, если они тоньше указанных. Вообще обрешетку надо выполнять так, чтобы продольная нахлестка листов была плотной и листы прочно лежали на ней.
Обрешетку под стальную кровлю выполняют сплошной или разреженной. Она должна быть ровной – без уступов и углублений. От правильности устройства обрешетки зависит и долговечность кровли, так как небольшой прогиб листов ослабляет плотность ее фальцев. Бруски располагают через 200–250 мм друг от друга. В местах расположения фальцев прибивают доски такой же толщины, как бруски, но шириной до 140 мм (более широкие доски могут коробиться). Верх крыши – конек сбивают из досок шириной 200 мм. Выполненная обрешетка не должна быть зыбкой. В противном случае при хождении по кровле возможно нарушение плотности фальцев, что приводит к протечке воды.
Виды кровли
Среди всего многообразия кровель, известных в современном строительстве, можно выделить несколько основных видов. Это металлические, черепичные кровли, кровли из асбестоцементных листов и кровли из наплавляемых материалов. Далее пойдет речь о достоинствах и недостатках каждого из этих видов кровли, а также об основных способах их монтажа.
