Для полуприлегающего изделия ситуация прояснилась, но поскольку в данном случае мы делаем мужское изделие, то поступим несколько иначе.
Из расчета обязательно отложим свободный промежуток на спинке 1,5 см, иначе изделие не будет прилегать в области ягодиц.
5,5 – 1,5 = 4 см
Из оставшихся 4 см отложим в рельеф только 2 см, так как раствор в 4 см слишком велик. Но зато по боковому шву и по рельефу полочки сделаем вытачки раствором по 1 см, несмотря на нули в таблице расчета. Тем самым придадим более спортивную форму фигуре. Приталивание вполне может быть по 1 см, так как прибавки к ширинам спинки и полочки были больше. Таким образом, перераспределим раствор стыковки.
Все остальное построение понятно по чертежу.

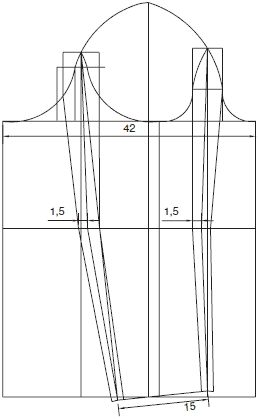

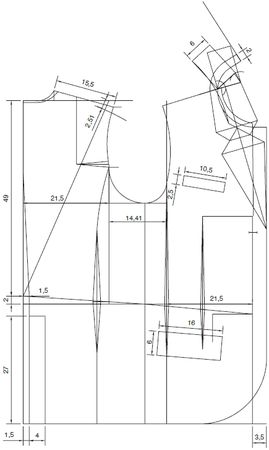

Классический мужской пиджак
Классический мужской пиджак
Глава 10
Воротники
Воротники являются важной частью одежды. Именно по форме воротников мы видим, как сменяют друг друга модные тенденции. Каждый новый сезон дизайнеры предлагают нам новый вариант хорошо забытой старой конструкции воротника. Изменяются объемы, формы отлетов и лацканов, сдвигается линия перегиба лацкана, закрывая или открывая декольте, одним словом, мы можем постоянно видеть изменчивые формы воротников. Количество разновидностей конструкций воротников для новичка кажется огромным.
Но на самом деле принципиально разных построений не так много. Рассмотрим несколько простых построений.
Конструирование всех воротников требует предварительной подготовки деталей спинки и полочки. Совместите спинку и полочку по плечевому шву. На основе "облипки" горловина плотно облегает основание шеи. Поэтому следует углубить горловину в соответствии с моделью. Как правило, достаточно по линии плеча расширить горловину на 1 см, по линии середины спинки на 0,5 см, а по линии середины переда на 1-2 см. Большее углубление делается для верхних изделий и при построении цельнокроеных воротников.
Правило:
Углубление горловины по линии середины спинки должно быть в два раза меньше, чем по линии плеча. Углубление горловины по линии середины полочки соответствует углублению по линии плеча или больше, в соответствии с моделью.
Проверьте, чтобы лекальные линии горловины спинки и полочки плавно переходили друг в друга в области плеча. Теперь необходимо замерить длину горловины сантиметровой лентой, поставленной на ребро. В нашем случае длина горловины спинки плюс длина горловины полочки равна ДГРЛ = 21 см. Примеры построения воротников приведены исходя из этого значения длины горловины.
Для упрощения построений многие параметры воротников будем рассчитывать в коэффициенте К. Этот коэффициент говорит о некотором масштабе фигуры. Для того чтобы по поводу каждого параметра не прописывать возможные границы при построении "от и до", удобно использовать коэффициент. Коэффициент К рассчитываем из мерки "ширина спины".
К = ШС X 0,38 X 0,38
В наших примерах К = 3 см.
Воротники-стойки
Одни из самых простых воротников – это воротники-стойки. Воротник-стойка одевает только шею человека.
1. Воротник-стойка имеет линию втачивания в горловину и сгиб стойки. Если линия втачивания равна по величине сгибу стойки, то крой такого воротника представляет собой прямоугольник, длина которого равна длине горловины спинки, а ширина равна ширине стойки по модели. Такой воротник в готовом виде похож на цилиндр.
Это самый простой воротник, который можно придумать. Не случайно такие воротники мы можем встретить в национальной одежде многих народов.
Одной из разновидностей такого воротника можно считать воротник-"хомут". Его развертка также является разверткой цилиндра, а особенность состоит в том, что деталь выкраивается по косой, под углом 45° к основной нити на ткани.
2. Задача станет более сложной, если необходимо получить прилегание сгиба стойки к шее. То есть сгиб стойки в этом случае будет короче, чем линия втачивания. Для получения воротника, прилегающего к шее, на чертеже конец стойки поднимают относительно горизонтали. Чем большего прилегания надо достигнуть, тем больше кривизна стойки. В среднем эта величина равна 1,5-2 см. Крой такого воротника – это развертка усеченного конуса.
3. Воронкообразная стойка. В воронкообразной стойке сгиб стойки делается длиннее линии втачивания в горловину. В этом случае выполняем задачу, противоположную предыдущим пунктам 1 и 2, стойку изгибаем в противоположном направлении.
Плосколежащие воротники
Следующий класс достаточно простых воротников – это плосколежащие. Такой воротник одевает только плечи человека.

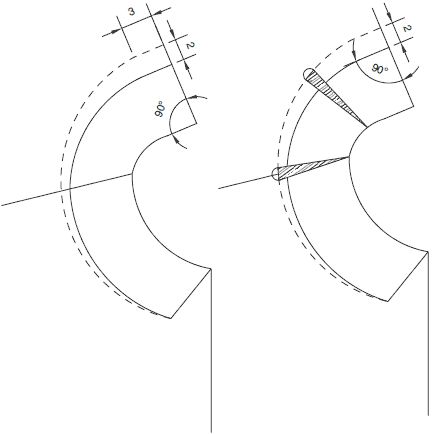

Чертеж "Плосколежащие воротники"
Плосколежащие воротники
1. Абсолютно плосколежащий воротник лишен стойки и соответствует контуру деталей спинки и полочки.
Для получения такого воротника достаточно совместить спинку и полочку по плечевому шву, затем вычертить желаемую форму воротника.
2. Чаще обычный плосколежащий воротник все-таки имеет цельнокроеную стойку для того, чтобы скрыть шов втачивания воротника в горловину.
Высота стойки от 0,5 до 1,5 см. Для построения такого воротника вычертите на совмещенных по плечевому шву деталях спинки и полочки желаемую форму воротника. Затем по линии середины спинки от линии отлета воротника отложите удвоенную высоту желаемой стойки. В нашем примере высота стойки ВСТ равна 1 см. Следовательно, по линии середины спинки откладываем 2 см. Исправленная линия отлета на чертеже показана пунктиром. Измерим длины дуг отлетов.
Длина дуги, показанной пунктиром, длиннее дуги, вычерченной сплошной линией, на 2,36 см. На эту величину уменьшаем пунктирный контур так, как показано на чертеже. В окончательном виде деталь воротника – это деталь, очерченная пунктиром минус заштрихованные участки.
Отложные воротники
Отложные воротники обычно состоят из отлета и стойки. При этом стойка воротника может быть цельнокроеной или отрезной. Если вы не настроены глубоко вникать в построение воротников, то можете просто воспользоваться нашими примерами.
Чертеж "Отложные воротники"
Отложные воротники
Отложные воротники
Это часто встречающиеся варианты отложных воротников со стойками. Пользуясь приведенными примерами, вы без труда построите их сами.

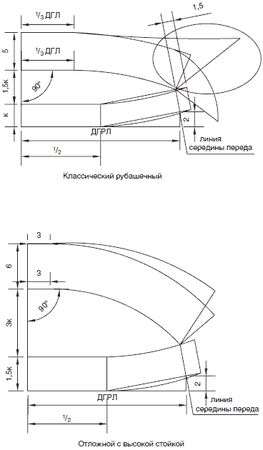

1. Классический рубашечный воротник с отрезной стойкой.
Само название уже говорит о том, где применяются подобные воротники. Это мужские и детские сорочки и женские блузы.
2. Отложной воротник с высокой стойкой.

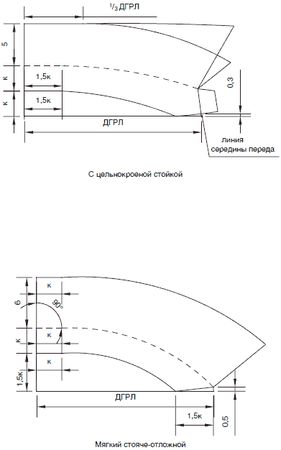

3. Воротник с цельнокроеной стойкой.
4. Мягкий стояче-отложной воротник.
Если вы хотите не просто получить воротник, а точно воплотить свой художественный замысел, то стоит изучить дальнейший материал.

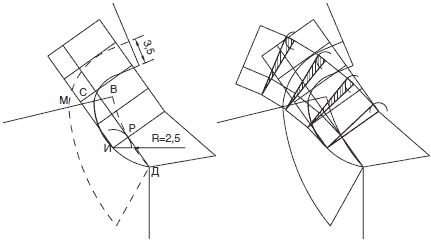

Определите желаемую ширину отлета ШОТЛ и высоту стойки воротника.
Допустим, ШОТЛ = 6 см, ВСТ = 2,5 см. От точки Д на деталь полочки под выбранным по модели углом отложите ширину отлета воротника. По линии плечевого шва и по линии середины спинки отложите величину ШОТЛ-ВСТ. Соедините полученные точки, получая заданную форму воротника.
От точки С на продолжении линии плеча отложите ВСТ = 2,5 см, получая точку В.
В нижней части горловины полочки выберите точку И. На участке ДИ контуры воротника и горловины должны совпадать.
От точки И проведите дугу R = ВСТ = 2,5 см и касательную от точки Д к дуге, так получаем точку Р. Соедините лекальной линией точки ВР.
Продлите касательную ДР вверх. Из точки И восстановите перпендикуляр к этой наклонной. Теперь на полученном перпендикуляре выстроим прямоугольник, являющийся шаблоном воротника. Длина прямоугольника равна сумме длин дуг горловины спинки и части горловины полочки, 15,1 см, ширина перпендикуляра равна
ШОТЛ + ВСТ = 6 + 2,5 см.
Конец отлета воротника зеркально отображаем относительно линии РД.
Шаблон воротника готов. Теперь надо измерить разницу дуг, дуги горловины спинки и дуги линии отлета воротника, показанной на чертеже пунктирной линией. В нашем случае эта величина равна 4,7 см. Подготовленный шаблон необходимо развернуть на эту величину. Для того чтобы сделать это равномерно, разделим шаблон на несколько равных частей и 4,7 распределим, разворачивая части шаблона равномерно. Сумма заштрихованных участков равна 4,7 см. Воротник построен и строго соответствует задуманной нами модели.
