Построение рукава
Построение рукава выполняется на основе спинки и полочки. Но я убираю лишние линии с чертежа во избежание загромождения построения. От вершины эллипса опустим вниз вертикаль, являющуюся линией середины рукава и направлением долевой нити.
Выбираем прибавку к обхвату руки.
ОР = 27 + 8 = 35 см, распределяем по построению.
35 – 2 х ШПР = 35 – 20 = 15 см
Для прибавки по построению 15 см это достаточно много. За счет того, что окат рукава изначально высокий, рукав построить можно. Но это же влечет за собой недостаток, большую посадку по окату. В этом построении она равна
2,5 + 3 = 5,5 см.
Это много для данного случая. Но поскольку по модели предполагаются защипы по окату, мы можем часть посадки убрать в защипы, а часть непосредственно припосадить. 3,7 см оставляю на посадку и 1,8 см уберу в дальнейшем в защипы.
Относительно линии середины рукава посадка распределится так: 0,7 см на дугу со стороны переда. Оставшийся участок
2,5 – 0,7 = 1,8 см.
Его я заберу в защип со стороны спины. На посадку верхней дуги со стороны спинки возьмем половину от 3 см, полученных в результате построения нижней дуги.
Если вы распределите несколько иначе, плюс-минус 5 мм не дадут нарушений в посадке рукава.

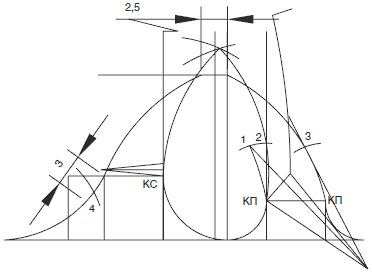

Далее строим рукав. Уточним положение контрольных точек.
Со стороны спинки на пройме точка КС остается на своем месте, так как рельеф мы вели именно от нее. На окате рукава мы должны сдвинуть контрольную точку. Разделим полученную посадку на этом участке, 3 см пополам.
На полочке мы перевели вытачку выше по пройме. И теперь функцию контроля при совмещении оката рукава с проймой будет выполнять не контрольная точка, а новая точка, точка 2. Для ее нахождения на пройме проведем вспомогательную дугу радиусом КП-1 на пройму. При втачивании рукава в пройму точка 2 должна быть совмещена с точкой 3. Для нахождения точки 3 надо провести дугу тем же радиусом из точки КП на окате рукава. Получаем точку 4.
Длину рукава уменьшаем на половину ширины манжеты. Желаемая ширина манжеты 7 см.
ДР = 61 – 7: 2 = 57,5 см

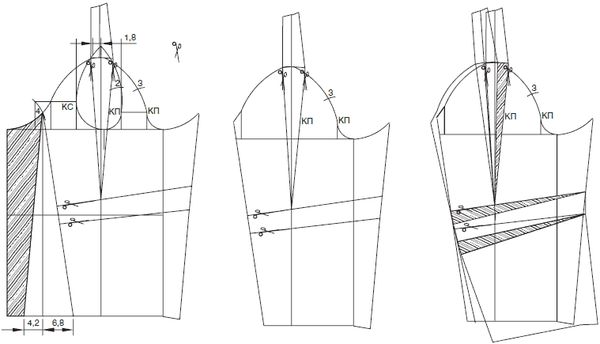

Шов в нашей модели на рукаве совмещается не с боковым швом, а со швом, идущим от точки 4. Поэтому от точки 4 опустим вниз вертикаль до пересечения с линией низа.
По низу рукава желаемая ширина 24 см, значит, надо заузить рукав на
35 – 24 = 11 см.
Заужение сделаем в золотом сечении.
11 х 0,38 = 4,2 см
Заузим со стороны переда, и оставшиеся 6,8 см со стороны спинки.
Заштрихованную часть перенесем вправо, таким образом, получаем рукав с одним швом от точки 4.
По шву стачивания со стороны спинки в области локтя сделаем два подреза и раздвинем деталь на защипы по модели, например на 2 см. Поскольку со стороны спинки 1,8 см осталось с расчетов по посадке, на спинке остается добавить 0,2 см, а со стороны полочки развернуть на все запланированные 2 см.

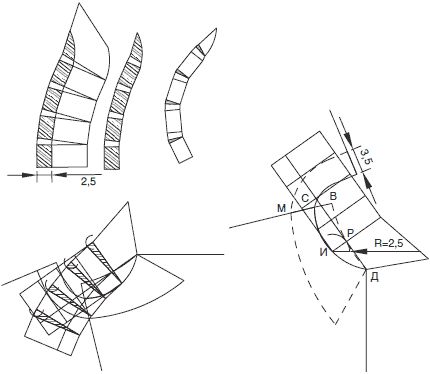

Приставим отсеченные ранее детали погона со спинки и полочки к верхней точке рукава. Рассечем деталь рукава по намеченным линиям и раздвинем.
Чтобы не загромождать построение, я не буду разворачивать деталь на 2 мм. Деталь рукава построена. Новичкам в конструировании я хочу сказать, что строить это в реальности на бумаге гораздо проще, чем на чертеже. Поэтому смелее беритесь за построения.
Построение воротника
Построение выполним на основе обычного отложного воротника. Но в этом воротнике есть особенность. По отлету воротника расположена отрезная деталь, более расклешенная, чем сам воротник. Эта мелочь придает воротнику индивидуальность.
Построим отложной воротник, выделим часть, подлежащую расклешению, на чертеже она зашрихована. Теперь разведем заштрихованые части по отлету еще на 3-5 мм между собой. Отрезная деталь увеличивается по отлету на величину заштрихованных участков. Таким образом, мы полностью рассмотрели построение пиджачка.
Куртка женская
Фигура 1
У элегантности негромкий голос.
Софи Лорен
Рис. 19. Куртка женская
Основная масса изделий выполняется на самых простых основах с прибавками, без какого-то сложного конструирования. Особенно это касается верхних изделий. Если говорить о женских изделиях, то они базируются I на исходной основе с рельефами от проймы или от линии плеча.
Эти рельефы выполняются со всеми требованиями таблицы стыковки. Изделие получается элегантным, хорошо сидящим по фигуре.
Задача: требуется сконструировать куртку прилегающего силуэта. Носить модель собираются с блузами и водолазками, а не с толстыми свитерами. Как же нам выбрать прибавки?
В этом случае к основе надо выбрать правильные прибавки по ширинам и длинам, определить прибавки к ОТ и ОБ, а затем пересчитать таблицу стыковки с учетом выбранной свободы облегания.
Так как куртка – это верхнее изделие с рукавом, глубину проймы берем расчетную плюс 3К, ведь нам необходимо дать хорошую прибавку к обхвату руки.
ГПР = расч. + 3К = 16,3 + 8,4 = 24,7 см
Мерки:
ДСТ = 43 + 0,5 = 43,5; ШПЛ = 13;
ДС = 45,5 + 0,5 = 46; ОБ = 104 + 6 = 110;
ДПЛ = 46 + 0,5 = 46,5; ОР = 32 + 6 = 38;
ШС = 19,3 + 0,7 = 20; ДЛ = 35;
ШПР = 10,5 + 1 = 11,5; БХ = 5,7/5,2;
ШГР = 21,5 + 0,5 = 22; БУ = 15/25;
ШК = 17,5; БХЛ = 2;
ДР = 60,5; ЗХЛ = 4,2;
ПХ = 2,2/1,5; ОТ = 75,5;
ПУ = 10,5; ОТ2 = 80 + 8 = 88;
ПХЛ = 4,1; ЗХ = 6,5/6;
ВГ = 18; ЗУ = 17;
ЦГ = 9,5 + 0,5 = 10.
Суммарная прибавка к обхвату груди составила 4,4 см.
(0,5 + 0,7 + 1) х 2 = 4,4 см
Значит, по сравнению с "облипкой" прибавку к ОТ2 надо увеличить как минимум на 4 см.
Расчет по поясной части:
Σ = (110 – 88) : 2 = 11
Для расчета используем значения через косую черту.
РП = 1,5: (1,5 + 5,2 + 6) x 11 = 1,3
РБ = 5,2: (1,5 + 5,2 + 6) x 11 = 4,5
РЗ = 6: (1,5 + 5,2 + 6) x 11 = 5,2
Расчет талиевых вытачек лифа:
Обхват груди получаем, складывая ширины с прибавками.
ОГ = (ШС + ШПР + ШГ) x 2 = (20 + 11,5 + 22) x 2 = 107
Σл = (107 – 88) : 2 = 9,5
РПЛ = 4,1: (4,1 + 2 + 4,2) x 9,5 = 3,8
РБЛ = 2: (4,1 + 2 + 4,2) x 9,5 = 1,8
РЗЛ = 4,2: (4,1 + 2 + 4,2) x 9,5 = 3,9
Окончательная таблица стыковки:
Обратите внимание на то, что мы уже строили изделия на эту фигуру, но с другими прибавками по талии, обхвату бедер и ширинам. В результате таблица стыковки выглядит иначе.
Свободный промежуток по полочке остался прежним – 2,5 см. Это значит, что проигнорировать его теперь мы не можем ни при каких обстоятельствах. Взяв прибавку по ширине груди, вы увеличили этот участок. Так как куртки шьются из тканей, хорошо держащих форму, значит, вы увеличили выпуклость груди. Фигура будет выглядеть еще привлекательнее.

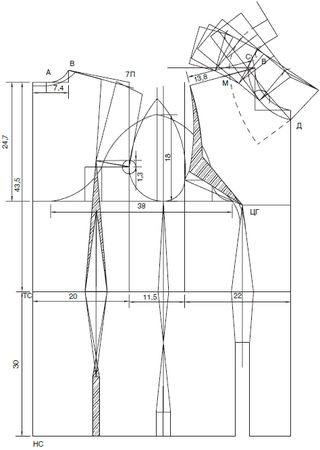

Чертеж "Куртка"
Куртка
