Основа с щелевидной проймой. Конструкции со спущенным рукавом. Размоделирование вытачек
Фигура 6
Из облегающей основы лифа, "облипки", которая учитывает все нюансы фигуры, вы можете перейти к основе с щелевидной проймой, игнорирующей нагрудные вытачки. На чертеже "Щелевидная пройма" показаны эти два крайних варианта. Как правило, в реальности мы пользуемся множеством промежуточных построений. Рассмотрим это подробнее.

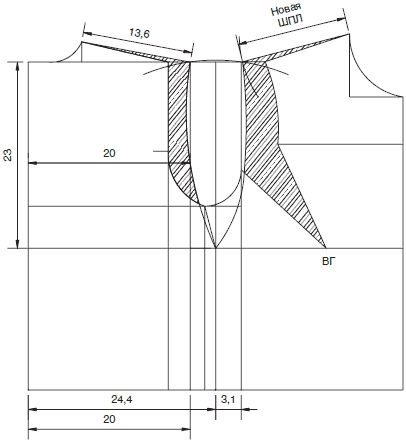

Чертеж "Щелевидная пройма"
Щелевидная пройма
Для получения основы с щелевидной проймой надо найти новое положение бокового шва. Для этого ширину спины, проймы и груди сложим и разделим пополам.
(ШС + ШПР + ШГ) : 2 = (18,3 + 9,5 + 21) : 2 = 24,4 см
Отложим от линии середины спины это значение и получим новое положение бокового шва.
От нового бокового шва до линии проймы полочки мы видим половину новой щелевидной проймы. На нашем чертеже это значение равно 3,1 см.
В конструкциях с рубашечным кроем боковой шов делит пройму пополам, поэтому, отложив такое же значение влево от бокового шва, мы найдем новое положение линии проймы спинки.
Новая линия проймы спинки показывает нам, насколько надо увеличить ширину плеча и ширину спины. Штриховка на чертеже показывает, насколько увеличилась свобода облегания основы с щелевидной проймой по сравнению с исходной.
Ширина плеча при этом увеличилась до 13,6 см. То есть прибавка по плечу на данной фигуре составила
13,6 – 11 = 2,6 см.
Но надо иметь в виду, что на другой фигуре, то есть при изменении мерок для того, чтобы выйти на щелевидную пройму, вам может понадобиться совершенно другая прибавка по ширине плеча. Она может равняться 5 или 10 см.
Новая линия проймы также показывает, насколько надо увеличить прибавку по ширине спины. Новая ширина спины равна 20 см. То есть прибавка для данной фигуры составила
20 – 17,3 = 2,7 см.
Вы видите, что при этом исчезли все вытачки на спинке и полочке. Наименьшая глубина проймы в этой конструкции находится на линии высоты груди. Но как правило, ее берут ниже. Но мы с вами сейчас рассматриваем крайний возможный вариант построения, так как важно знать допустимые границы, в которых вы можете работать.
Лекальные линии проймы можно вычертить от руки. Однако полезно знать несколько особенностей этой кривой. И на спинке, и на полочке линия проймы должна подходить к концу плеча под прямым углом. Чем ниже линия глубины проймы, тем длиннее может быть прямолинейный участок.
На расстоянии одной трети от глубины проймы снизу можно вести кривую к боковому шву.
Лекальная линия со стороны полочки может быть более вогнутой. При этом допускается отходить от точки КП, так как большая свобода облегания полочки позволяет это делать.
При конструировании различных изделий часто встает вопрос о размоделировании вытачек. Если вы ставите своей целью избавиться от вытачек на спинке и полочке, то делается это именно так, за счет увеличения ширины плеча, соответственно и увеличения ширины деталей. В результате чего мы получаем довольно свободную конструкцию без вытачек.
Всегда помните, что чудес не бывает и за желание избавиться от вытачек вы расплачиваетесь мешковатостью изделия.
Построение рубашечного рукава
Фигура 6
К полученным основам можно построить рубашечный рукав двумя способами.

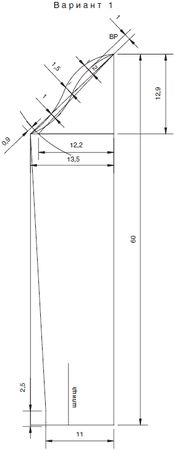

Чертеж "Рубашечный рукав. Вариант 1"
Рубашечный рукав
Вариант 1. Если глубина проймы вашей основы расчетная плюс 2К, то высоту оката рукава можно рассчитать по формуле:
ВОК = ГЛПР – 3К = 20,4 – 7,5 = 12,9 см.
Рубашечный рукав построим со сгибом по линии середины. Отметим для себя на листе верхнюю точку рукава ВР. Отложим от нее вниз по вертикали длину рукава 60 см. Проведем линию низа.
Затем от точки ВР отложим вниз рассчитанную высоту оката рукава 12,9 см. От полученной точки проведем вспомогательную горизонталь.
Теперь необходимо измерить длину проймы, учитывая степень закрытия вытачек. Промерив сантиметровой лентой, поставленной на ребро, длину проймы, получаем 35,5 см.
Ножку циркуля поставим в точку ВР и проведем дугу R = 35,5 : 2 = 17,75. Дуга пересекает вспомогательную горизонталь на уровне высоты оката. Найденная точка позволяет нам вычертить сетку чертежа рукава.
На этом этапе необходимо проверить полученную ширину рукава.
12,2 x 2 = 24,4 см, обхват руки 23 см
Полученная прибавка по ОР не велика. Можно увеличить ее, но при этом проконтролировать увеличивающееся значение посадки рукава по окату.
ОР = 23 + 4 = 27 см
Отложим половину этого значения на вспомогательной горизонтали по высоте оката.
Уточним сетку чертежа. Посадка по окату получена в размере 0,9 см, на рукава в разворот она будет
0,9 x 2 = 1,8 см.
Например, при обхвате запястья с прибавкой 22 см отложим 11 см. Затем небольшой участок 2-4 см проведем под прямым углом к линии низа.
Оформим окат рукава лекально. Для этого наклонную линию, гипотенузу треугольника, разделим на 4 равные части и отметим участки засечками. Для оформления оката рукава со стороны спинки от второй засечки поднимем вверх перпендикуляр 1,5 см, от третьей – 2 см и соединим полученные точки плавной линией.
Для получения лекальной линии оката со стороны полочки от первой засечки опустим вниз перепендикуляр 1 см, от третьей засечки поднимем вверх перпендикуляр 1 см. Также соединим полученные точки. На чертеже мы видим, что линия оката со стороны полочки несколько ниже в целом.
При необходимости можно также найти местоположение шлицы.

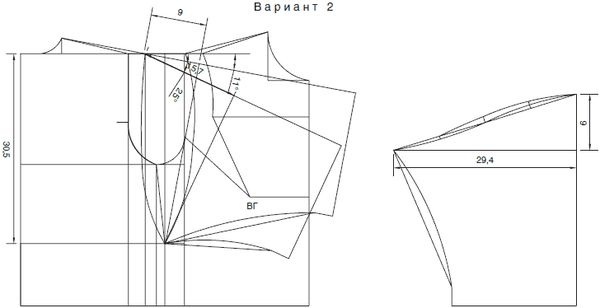

Чертеж "Рубашечный рукав. Вариант 2"
Рубашечный рукав
Вариант 2. Если глубина проймы больше, чем расчетная плюс 2К, то первый способ построения рукава не подходит.
Для построения рубашечного рукава одним из самых главных параметров является высота оката. Тогда стоит обратиться к чертежу.
Глубина проймы вашего изделия может быть самой непредсказуемой. Мы можем вспомнить такие веяния моды, когда глубина проймы доходила до талии и даже до бедер.
В этом случае высота оката определяется по углу наклона рукава. Наименьший из возможных угол наклона совпадает с углом наклона плеча. В нашем случае это 11°. Наибольший угол составляет 25°. В редких случаях можно взять угол наклона рукава больше 25°.
Как и всегда, действует закономерность: чем больше угол наклона, тем ближе рукав к втачному, соответственно меньше заломов у проймы, но тем менее он комфортный. И наоборот, чем меньше угол наклона, тем меньше высота оката и тем шире и комфортнее получаем рукав, что приводит к большому количеству заломов у проймы при опущенной руке.
На чертеже показаны два крайних положения. Перпендикуляр, проведенный от середины проймы к линии наклона рукава, отсекает на ней отрезок, равный высоте оката.
После того как вы определили высоту оката, можно перейти к построению рукава. Рубашечный рукав можно построить отдельно от чертежа спинки и полочки, как мы делали это в первом случае.
Эластичная блуза
Фигура 1, фигура 8
Женское платье не должно быть облегающим, но если женщина одета, я хочу видеть, где именно в этом платье она находится.
Боб Хоуп
В настоящее время в магазинах тканей мы можем видеть достаточно богатый ассортимент эластичных материалов. Среди них гипюры стрейч, эластичные сетки, трикотажные полотна из шерстяных и смесовых волокон – одним словом, при желании можно выбрать ткань любой плотности, натуральную или синтетическую, для лета или для холодного времени года.
Изделия, выполненные из эластичных тканей, обладают большей комфортностью, к тому же с технологической стороны с такими тканями работать проще. Все эти причины и объясняют растущий интерес к эластичным полотнам и желание использовать их при изготовлении самых разнообразных изделий, от купальников до пальто.
Если за купальники и пальто возьмется не каждый любитель шитья, так как изготовление таких изделий требует специального оборудования, то раскроить и сшить блузу или свитерок из эластичной ткани под силу каждому.
Прежде чем начинать конструировать эластичное изделие, надо определить степень растяжимости ткани. Сделать это достаточно просто. Уравняйте край ткани с линейкой. Отметьте для себя деление 20 см, затем попробуйте растянуть ткань до 25 или 30 см. Обратите внимание на то, как поведет себя ткань. При каком-то значении она может начать деформироваться, появятся поперечные заломы, может исказиться рисунок и т. д. Это говорит о том, что растяжение ткани надо уменьшить.
Остановите растяжение на том значении, когда ткань в основном продолжает сохранять свои свойства и еще готова к дополнительному растяжению. Отметьте для себя это значение, например 25 см. Теперь вы можете рассчитать степень растяжимости ткани.
20 : 25 = 0,8 – коэффициент растяжения ткани в данном случае.
