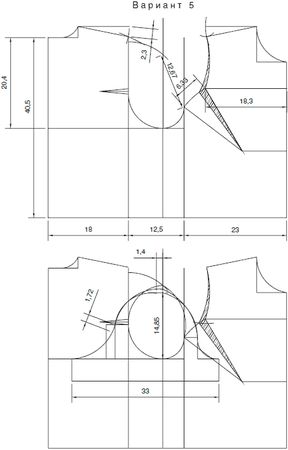

Фигура 6
Вариант 5. С этого варианта начинаем использовать прибавки к ширинам спины, проймы и груди.
Мерки:
ДСТ = 40,5; ДС = 43;
ДПЛ = 43; ШК = 18,3;
ШС = 17,5 + 0,5 = 18; ШПЛ = 11,5;
ШПР = 11,5 + 1 = 12,5; ВПК = 44,5;
ШГ = 22,5 + 0,5 = 23; ВГ = 15;
ЦГ = 10; ОР = 30 + 3 = 33 см.
Расчеты:
ГЛПР = расч. + 2К = 20,4 см
При появлении прибавок к ширинам сетка чертежа расширяется, прямоугольник проймы увеличивается по ширине. Это может привести к понижению вершины эллипса и далее к понижению высоты оката рукава. Поэтому с одной стороны при более свободной основе с прибавками мы должны иметь более свободный рукав. Но с другой стороны прибавку к обхвату руки надо выбирать осторожно, чтобы не взять чрезмерно большую. При глубине проймы расч. + 2К ограничимся пока 3 см.
Прибавка к обхвату руки:
ОР + 3 см = 30 + 3 = 33 см.
По построению распределяем
ОР – 2ШПР = 33 – 25 = 8 см.
Строим основу с прибавками. Выделяем "коридор" и выбираем желаемую точку ВЭ (вершина эллипса). Находим вершину эллипса и часть нагрудной вытачки, которую надо закрыть.
Строим рукав с прибавкой к обхвату 3 см.
Посадка по окату составляет
1,72 + 1,4 = 3,12 см.
Основу можно использовать для свободных блуз и пиджаков.
Чертеж "Фигура 6. Вариант 6а"

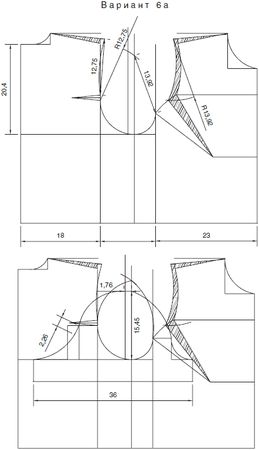

Фигура 6
Вариант 6а. Основу лифа строим с теми же прибавками. Но увеличим прибавку по обхвату руки.
Мерки:
ДСТ = 40,5; ДС = 43;
ДПЛ = 43; ШК = 18,3;
ШС = 17,5 + 0,5 = 18; ШПЛ = 11,5;
ШПР = 11,5 + 1 = 12,5; ВПК = 44,5;
ШГ = 22,5 + 0,5 = 23; ВГ = 15;
ЦГ = 10; ОР = 30 + 8 = 38 см.
Расчеты:
ГЛПР = расч. + 2К = 20,4 см
Прибавка к обхвату руки увеличилась до 8 см, поэтому логичным будет расширение плеча. Увеличиваем плечо на спинке на 1 см вверх и на 1 см по длине. То же самое делаем на полочке. Закрываем вытачку на спинке, чтобы по возможности сохранить наибольшее прилегание в области проймы на полочке.
С учетом этой же цели выбираем нижнюю точку дуги, то есть пересечение дуги, проведенной из точки КС, с вертикалью бокового шва.
Для начала попробуем прибавку к ОР в 6 см.
ОР + 6 = 36 см
Прибавка по построению 36 – 25 = 11 см.
11 = 4,2 + 4,2 + 2,6
Посадка по окату составила 4 см.
Чертеж "Фигура 6. Вариант 6б"

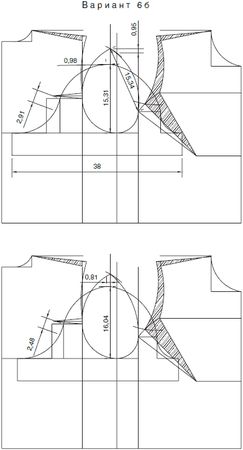

Фигура 6
Вариант 6б. Вернемся назад. Выберем для построения точку пересечения дуги с серединой проймы. То есть с левой границей "коридора". Посмотрим, как изменится построение.
Расстояние от выбранной точки до КП равно 15,34 см. Проведем радиусом R = 15,34 дугу из конца плеча полочки. Заштрихованный участок показывает, насколько увеличились размеры полочки относительно "облипки". А следовательно, увеличилась и свобода облегания.
Свобода увеличилась не только относительно "облипки", но и по сравнению с предыдущим построением.
Появление свободы еще не обязательно является недостатком. В данном случае на выбор построения должны влиять ваши предпочтения в каждом конкретном случае. Что важнее в данном изделии: комфорт или прилегание?
В данном случае эллипс на 0,95 см выше, чем в предыдущем. Это дает возможность увеличить прибавку к ОР.
ОР + 8 см = 38 см
По построению распределяем
38 – 25 = 13 см.
Посадка по окату составила 3,9 см.
Чертеж "Фигура 6. Вариант 7"

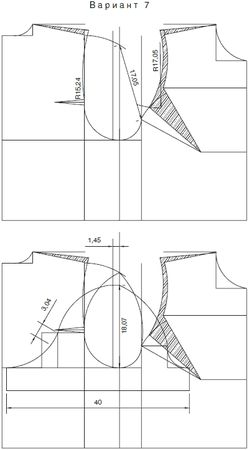

Фигура 6
Вариант 7. Основа лифа с теми же прибавками, но увеличена глубина проймы.
Мерки:
ДСТ = 40,5; ДС = 43;
ДПЛ = 43; ШК = 18,3;
ШС = 17,5 + 0,5 = 18; ШПЛ = 11,5;
ШПР = 11,5 + 1 = 12,5; ВПК = 44,5;
ШГ = 22,5 + 0,5 = 23; ВГ = 15;
ЦГ = 10; ОР = 30 + 10 = 40 см.
Расчеты:
ГЛПР = расч. + 3К = 22,9 см
По построению распределяем
40 – 25 = 15 см
15 = 5,7 + 5,7 + 3,6
Подготовим основу с выбранными прибавками и ГЛПР = 22,9 см. Пересечение дуг выбираем на продолжении бокового шва.
Заштрихованная часть увеличивается по сравнению с предыдущими вариантами построений. С каждым последующим вариантом мы увеличиваем свободу облегания в изделии.
Конструкцию можно использовать для построения пиджаков, легких курток, блуз с расширенной линией плеча.
Посадка по окату составила 4,5 см.
Чертеж "Фигура 6. Вариант 8"

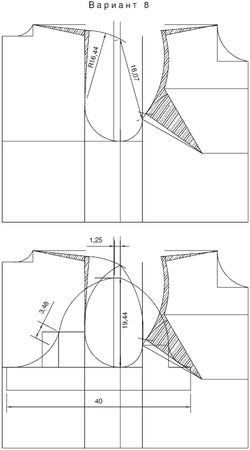

Фигура 6
Вариант 8. Мерки, прибавки и глубина проймы взяты как в варианте 7. Но при нахождении вершины эллипса проигнорирована вытачка на спинке. В результате высота эллипса увеличивается, значит, рукав по форме будет более отвесный. Дополнительная свобода возникает на спинке в области угла подмышечной впадины.
Пересечение дуг выбираем на продолжении бокового шва. Заштрихованная часть увеличивается еще больше, добавляя свободы облегания на полочке.
Расчеты:
ГЛПР = расч. + 3К = 22,9 см
ОР = 30 + 10 = 40 см
По построению распределяем 40 – 25 = 15.
15 = 5,7 + 5,7 + 3,6
Хотя ширина рукава осталась такой же, как в варианте 7, свобода в изделии значительно увеличилась. Обращаю ваше внимание на то, что свобода и комфорт в изделии зависят не только от того, какие вы взяли прибавки по ширинам, но и от того, как вы вели построение. А именно насколько вы открывали или закрывали вытачки на полочке и спинке.
Посадка по окату составила 4,7 см.
Чертеж "Фигура 6. Вариант 9"

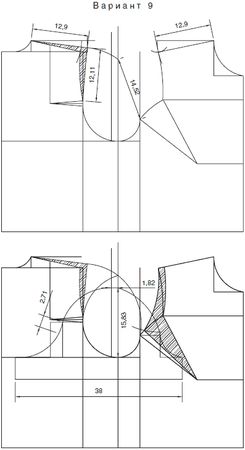

Фигура 6
Вариант 9. Увеличиваем прибавки по ширинам и впервые берем прибавки к длинам.
Мерки:
ДСТ = 40,5 + 0,5 = 41; ДС = 43 + 0,5 = 43,5;
ДПЛ = 43 + 0,5 = 43,5; ШС = 17,5 + 1 = 18,5;
ШПР = 11,5 + 1,5 = 13; ШГ = 22,5 + 1 = 23,5;
ШК = 18,3; ЦГ = 10 + 0,5 = 10,5;
ВГ = 15 + 0,5 = 15,5; ШПЛ = 11,5;
ВПК = 44,5; ОР = 30 + 8 = 38.
Выполняем построение основы лифа с прибавками.
ГЛПР = расч. + 2К = 20,4 см
Приводим ширину плеча в соответствие с сеткой чертежа. Плечо по чертежу равно 12,9 см, то есть прибавка составила
12,9 – 11,5 = 1,4 см.
Вытачку на спинке закрываем. Выстраиваем "коридор" и находим вершину эллипса.
Строим рукав. Большие прибавки к основе лифа позволяют взять большую прибавку к обхвату руки.
ОР + 8 см = 30 + 8 = 38 см
По построению распределяем 38-26 = 12 см.
12 = 4,6 + 4,6 + 2,8
Посадка по окату получена 4,5 см.
Основа может быть использована для построения пиджаков, пальто.
Чертеж "Фигура 6. Вариант 10"

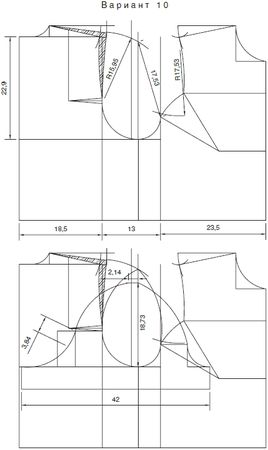

Фигура 6
Вариант 10. Основа лифа с прибавками взята как в варианте 9, но увеличена глубина проймы. Это даст возможность увеличить прибавку к обхвату рукава.
Мерки:
ДСТ = 40,5 + 0,5 = 41; ДС = 43 + 0,5 = 43,5;
ДПЛ = 43 + 0,5 = 43,5; ШС = 17,5 + 1 = 18,5;
ШПР = 11,5 + 1,5 = 13; ШГ = 22,5 + 1 = 23,5;
ШК = 18,3; ЦГ = 10 + 0,5 = 10,5;
ВГ = 15 + 0,5 = 15,5; ШПЛ = 11,5;
ВПК = 44,5; ОР = 30 + 12 = 42.
Выполняем построение основы лифа с прибавками.
ГЛПР = расч. + 3К = 22,9 см
Плечо по чертежу 12,9 см, то есть прибавка составила
12,9 – 11,5 = 1,4 см.
Вытачка на спинке закрыта. Находим вершину эллипса.
Строим рукав.
ОР + 12 = 30 + 12 = 42 см
По построению распределяем
42 – 26 = 16 см
16 = 6 + 10 см
Посадка всего по окату 6 см. На 1 см шва посадка составляет 1,1 см, такая же, как и в других рукавах.
Основа может быть использована для построения пиджаков, пальто.
